Versatile Express中Juno板、主板、处理器子板、逻辑子板和软宏模块有什么区别？

问题解答

Versatile Express（简称VE）是ARM官方的品牌名，包含了ARM一系列用以评估内核的开发模块，这些模块主要用来评估ARM内核的性能，以及ARM芯片设计的前期参考。作为官方的开发模块，VE板显然是ARM IP芯片开发第一手的参考硬件。

虽然VE板非常强大，也扩展了开发必备的外围设备，网口、串口、USB口、VGA口等等。但是在选择的时候确实有些头疼，因为从官网直白的说明上，很难看出他们之间有什么区别，该如何选择。本文将VE系列板块用简单几句话，将它们之间的区别一一列出。

说明：主板也称母板或Motherboard

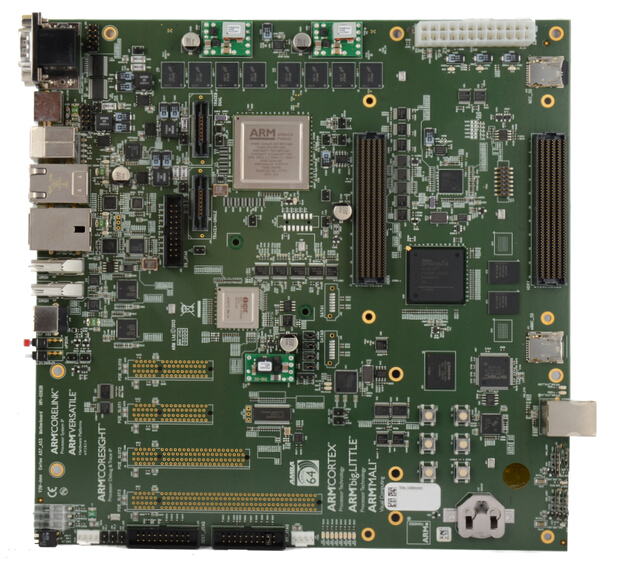

一、Juno板

Juno板是一块ARMv8-A（ARM 64位架构）评估板，也就是一块包含了CPU芯片和外设的主板。Juno板集成了Cortex-A53和Cortex-A57内核，未来版本会集成Cortex-A72内核。
如果要自定义外围设备，或者板载外围不够用，可以通过插入逻辑子板(LogicTile Express)来扩展外围设备。

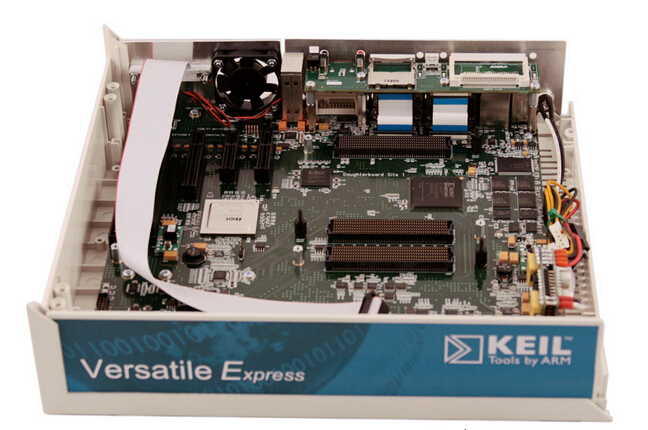

二、VE主板

VE主板则是一块仅有外围设备的硬件板，而且VE主板只支持Cortex-A5/A7/A9/A15等ARMv7-A内核模块，不支持ARMv8-A 64位内核的使用。也就是说，VE主板除了在架构支持上与Juno板不同，它也不像Juno板一样可以单独使用。
同时，VE主板预留了两个扩展插槽，一个用来插入处理器子板或软宏模块，以更换不同的CPU（必选），一个用来插入逻辑子板，用来扩展外围设备（可选）。

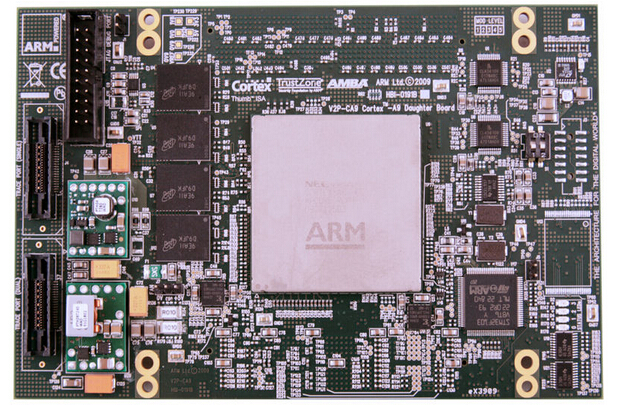

三、处理器子板

处理器子板也就是我们常说的核心板，是包含了ARM CPU内核芯片的一块小板，处理器子板不能单独使用，必须和VE主板一起使用，否则无法供电，无法使用外围设备。处理器子板有四种，分别包括四种ARM内核：Cortex-A5 MPCore、Cortex-A7 MPCore、Cortex-A9 MPCore、Cortex-A15 MPCore，不难看出，它们都是多核的，而且都是ARMv7-A架构的。

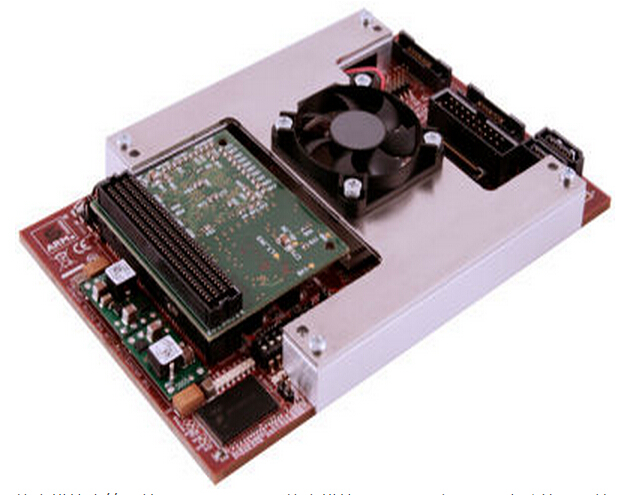

四、逻辑子板

逻辑子板其实就是一块FPGA板，可以用作外围设备、IO接口、L2 cache和RAM的设计。

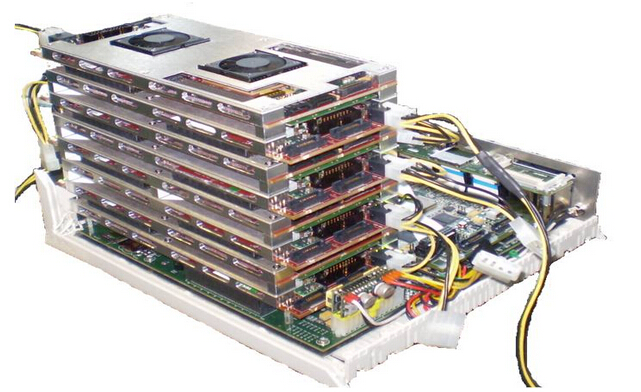

五、软宏模块

软宏模块也算是处理器子板。只是软宏模块是用FPGA实现CPU内核的，而处理器子板呢，是将CPU内核固化到芯片里面了，是无法更改的。
软宏模块目前有三种：Cortex-R5 MPCore、Cortex-R7 MPCore 和 Cortex-A15 MPCore。


好了，总结一下：

• Juno板支持ARMv8-A 64位架构，其他的都是ARMv7-A 32位架构。
• Juno板是包含CPU模块的主板，VE主板则是不包含CPU模块的主板，它们都是主板。
• 处理器子板和软宏模块都是CPU模块，前者是固化了CPU，后者则是FPGA实现的CPU。
• 逻辑子板和软宏模块都是FPGA模块，前者用来扩展外围，后者用来实现CPU功能。
• Juno板可以单独使用，VE主板和处理器子板必须一起使用，逻辑子板和软宏模块是可选的。


这回是不是清晰多了：）

最后，把这几个硬件模块的ARM官方地址列下：

• Juno ARMv8开发板：http://www.arm.com/zh/products/tools/development-boards/versatile-express/juno-arm-development-platform.php
• VE主板：http://www.arm.com/zh/products/t ... erboard-express.php
• VE处理器子板：http://www.arm.com/zh/products/t ... oretile-express.php
• VE逻辑子板：http://www.arm.com/zh/products/t ... gictile-express.php
• VE软宏模块：http://www.arm.com/zh/products/t ... ft-macro-models.php
