将Linux应用例程包导入ARM DS-5中

Streamline for Bare-metal Systems

裸板系统使用Streamline的强大功能用于令人兴奋的新领域，如基于Cortex-R和Cortex-M的设备。它还支持在没有基于Linux的操作系统的设备上使用常规Streamline的所有功能，这些功能包括：

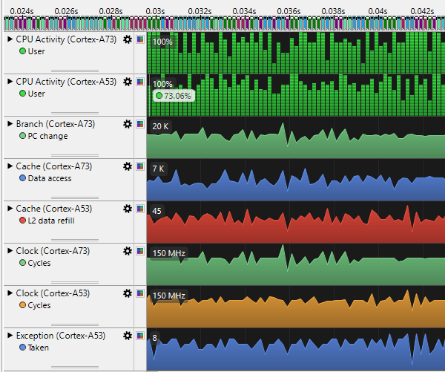

• Hardware Counters:：选择要采样的硬件Counter，并轻松解读图形，从而让用户轻松识到别系统中的瓶颈。
• PC Sampling：显示用户的应用程序，甚至系统花费的大部分时间，无论是处理器级别，函数级还是源码中的每一行代码。然后，用户可以优化其代码并重新运行Streamline，以查看其优化是否对系统有任何影响
• Custom Counters：轻松添加自定义IP的Counter，并使Streamline从其中收集数据以显示在图表中。
• Annotations：允许用户将注释放入其代码中，以便在Streamline中发生特定步骤时轻松识别，并快速查看硬件counter数据或在此期间花费CPU时间。
• Heat Map：准确的显示任务正哪些核心中运行。这允许用户轻松地看到他们的任务如何被安排，以及哪些核空闲可以接收更多的工作。

通过从Streamline编译一些生成的代码到应用程序，实现裸板Streamline功能。该代码将从系统中收集所有的性能数据，然后将其从系统中传输出来，以便将其导入到Streamline中。

使用裸板程序 Streamline 步骤

使用裸板程序 Streamline涉及以下四个步骤：

• Generate: 由向导引导，Streamline将生成系统唯一的代理代码。它将只收集用户想要的关于系统中关心的核心信息。
• Instrument:代码需要对生成的Streamline代理进行调用。至少需要调用初始化函数，然后用户需要选择何时对计数器和PC进行采样，无论是在中断处理程序中还是在代码的各个点。
• Run: 从需要运行应用程序中收集数据。
• Import: 应用程序运行完成后，需要将收集的数据导入到Streamline中，之后用户可以像使用Streamline一样收集来自Linux的数据

传输设备的数据

我们了解到，有各种的不同系统，每个系统都具有不同的跟踪功能，因此Streamline Bare Metal可以通过各种方式从设备中获取跟踪和分析信息：

• Main memory：Streamline可以将所有数据放入主存储器，用户可以将其从设备传输出去，如果用户无法访问设备上的任何跟踪硬件，该解决方案是完美的。
• 充电桩计费控制单元
• STM：Streamline可以通过STM传输数据，如果设备没有多少内存来存储数据，这是非常有效的。 Streamline代理可以通过STM发送要被DSTREAM捕获的数据。然后，用户可以获取此信息并将其直接导入到Streamline中。
• ITM：通过ITM传输数据是任何Cortex-M相关设备的理想选择。当选择此选项时，数据将被放置在DSTREAM缓冲区中。使用此模式Streamline将自动捕获硬件counter，而无需手动调用示例函数。
