再续AM335x经典,完美体育·(中国)手机网页版TI AM62x核心板上市,赋能新一代HMI

文章来源: 发布日期:2023.8.3 浏览次数:6453 次

近十年来,AM335x芯片作为TI经典工业MPU产品,在工业处理器市场占据主流地位,其凭借GPMC高速并口、PRU协处理器等个性化硬件资源,在工业控制、能源电力、轨道交通、智慧医疗等领域广受用户欢迎。随着信息技术的快速发展,TI推陈出新,发布新一代64位MPU通用工业处理器平台-AM62x,用于满足AM335x用户实现更高性能的功能需求。完美体育·(中国)手机网页版作为领先的嵌入式处理器模组厂商,与TI再联手,推出基于TI-AM62x处理器的MYC-YM62X核心板及开发板,为新一代HMI设计应用赋能。

基于TI AM62x的完美体育·(中国)手机网页版MYC-YM62X核心板


AM62x,为新一代工业HMI设计

AM62x是TI在智能工控领域新一代高性能、超高效处理器。AM62x处理器配备Cortex-A53最高可达1.4GHz CPU、Cortex-M4F @400MHz,3D GPU图形加速器,支持OpenGL 3.x/2.0/1.1、Vulkan 1.2图形加速引擎。此外,这款微处理器还配备16位DDR4/DDR4L动态随机存储器、摄像头接口(MIPI-CSI)、显示器接口(2路LVDS/RGB Parallel)、USB2.0 接口、SDHI接口、3路CAN FD接口、双千兆以太网接口(TSN),因此特别适用工业人机交互(HMI)和电力控制的嵌入式设备等应用。

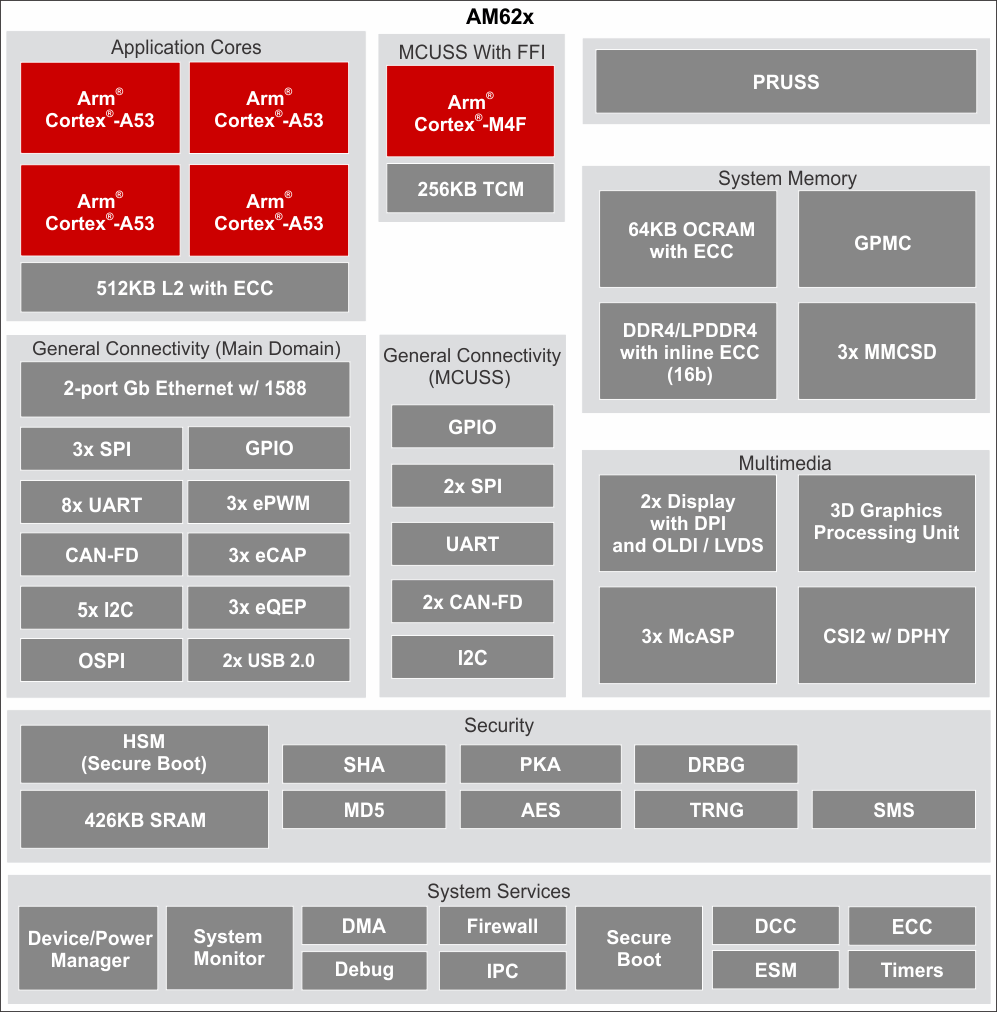

TI AM62x 处理器框图


再续经典,AM335x 的升级替代

AM62x处理器作为TI Sitara™产品线新一代MPU产品,相比上一代经典处理器AM335x具备更高性能及功能扩展性,将接替AM335x续写下一个十年!新款AM62x相较于AM335x,具备多核异构,主频高达1.4GHz等新功能,其CAN、GPMC、千兆以太网接口性能得到跨越性加强,以满足客户对高性能处理器的需求。

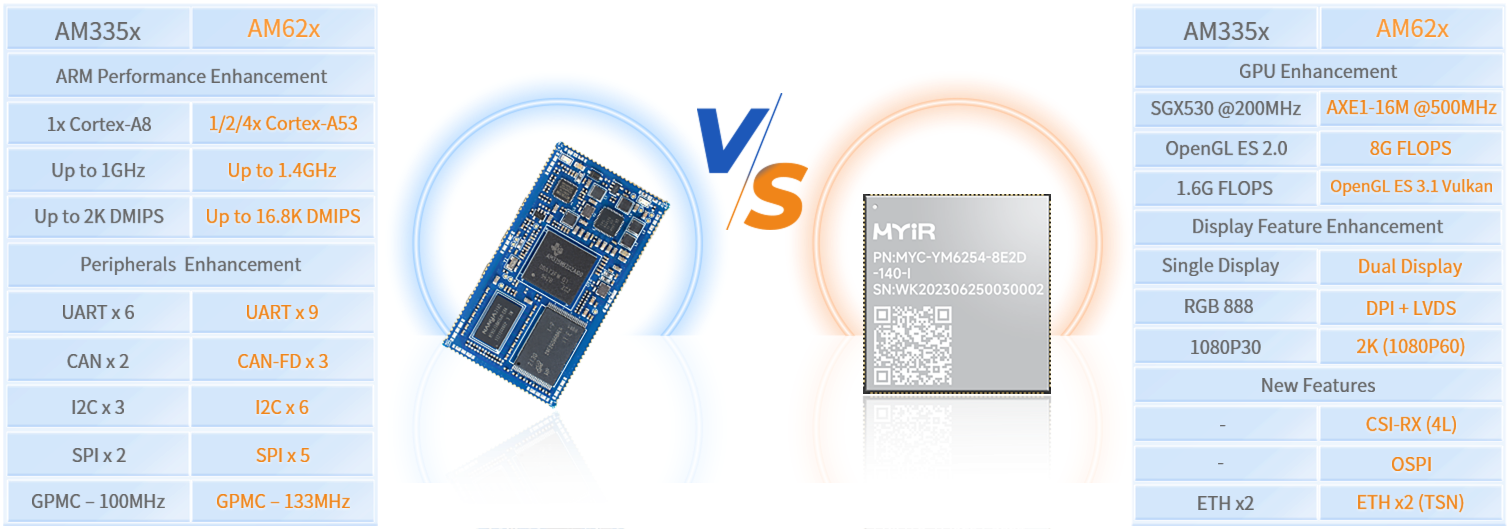

基于TI AM62x和AM335x对比


支持双屏异显,接口功能丰富

TI AM62x处理器是一款工业级应用芯片,集成了ARM Cortex-A53高性能CPU和ARM Cortex-M4F实时CPU,含3D GPU图形加速器(仅AM625x),支持2路显示控制器,满足双屏异显场景需求,并支持2K高清显示。处理器还支持2个具有TSN功能的千兆以太网接口、支持3路原生CAN FD,赋能车载及周边产品,支持并行总线GPMC,满足ARM与FPGA高速通信,适用于工业HMI、医疗、工业自动化、电力、显控终端等场景。


邮票孔设计,高性价比

MYC-YM62X核心板,基于TI AM62x处理器,采用高密度高速电路板设计,在大小为43mm*45mm的板卡上集成了AM62x、DDR4、eMMC、E2PROM、PMIC电源管理等电路。MYC-YM62X具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。


单核/双核/四核全工业级设计,灵活选择

TI AM62x系列产品提供多款处理器型号,其中包括AM6254/AM6252/AM6251/AM6234/AM6232/ AM6231等不同型号,完美体育·(中国)手机网页版对3款AM62x系列的核心板做了引脚兼容设计,客户可根据性能和具体场景需求,可对单核/双核/四核/GPU功能进行设计切换,硬件无需二次开发。

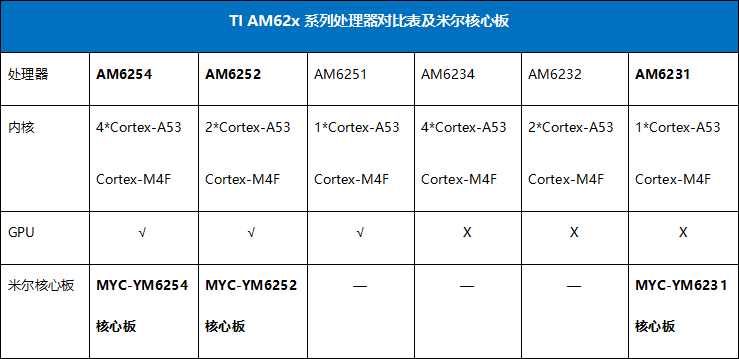

基于TI AM62x系列型号对比


严苛认证,符合高性能智能设备的要求

完美体育·(中国)手机网页版基于TI AM62x核心板具有最严格的质量标准、超高性能和算力、丰富高速接口、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。


配套开发板,助力开发成功

完美体育·(中国)手机网页版基于TI AM62x核心板提供配套的开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路SDIO协议的WIFI/BT模块、1路HDMI显示接口、1路DUAL LVDS显示接口、两路LVDS 接口、1路音频输入输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口、2路RS485/CAN FD带电气隔离凤凰端子接口。

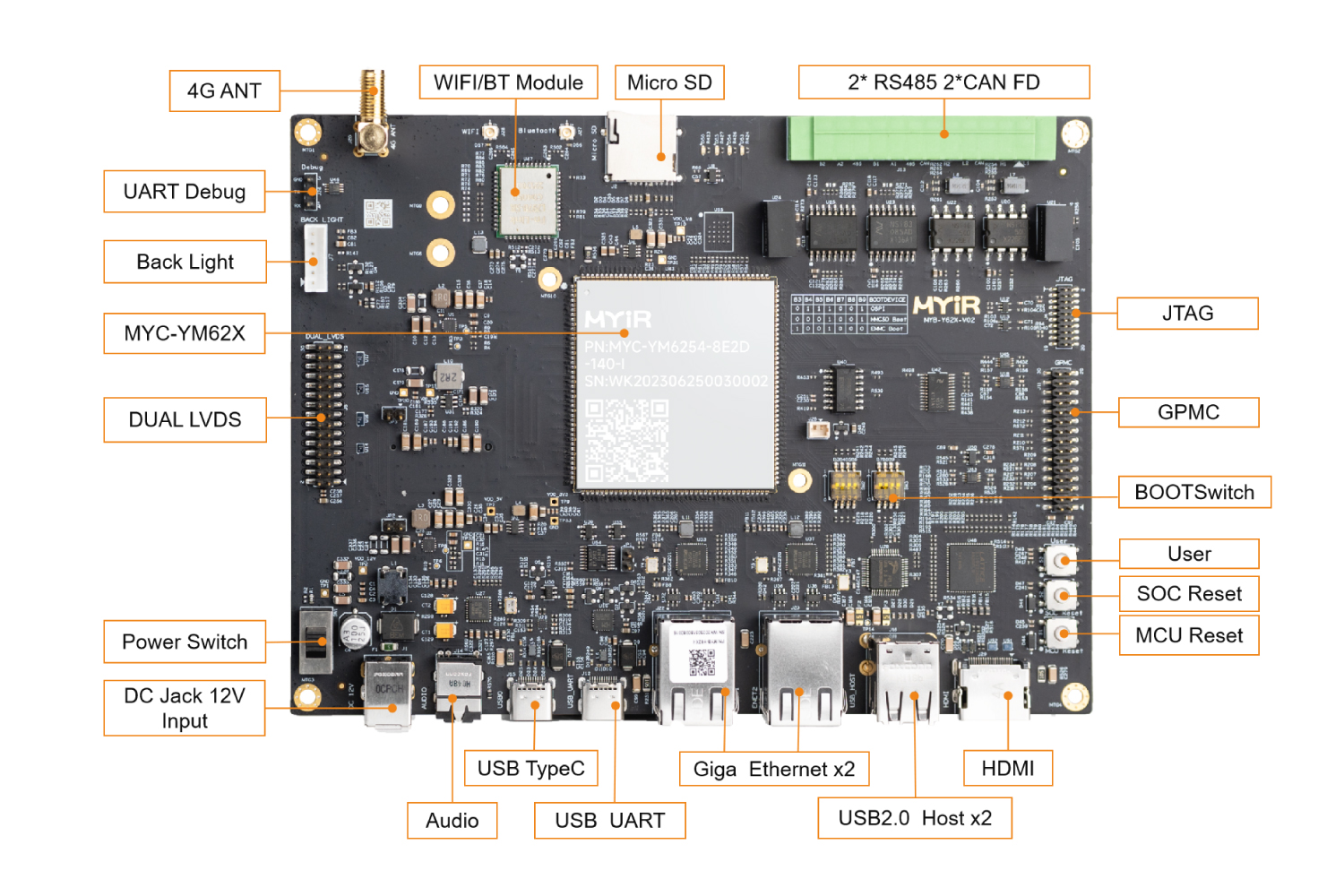

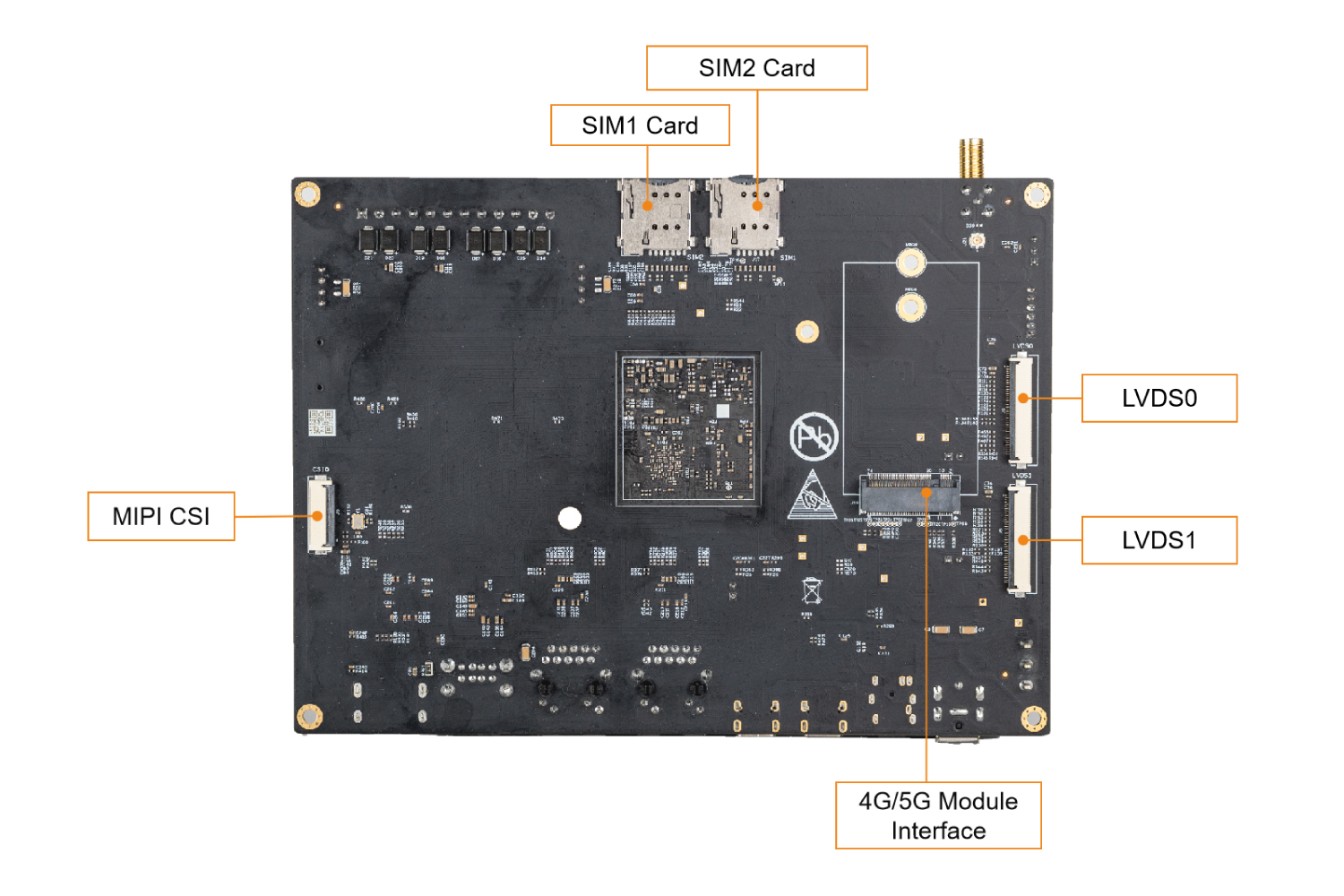

TI AM62x系列MYC-YM62X开发板


丰富开发资源

完美体育·(中国)手机网页版基于TI AM62x开发板-MYD-YM62X,提供丰富的软件资源以帮助客人尽快实现产品的开发。在产品发布时,您购买后可以获取全部的Linux BSP源码及丰富的软件开发手册。

myir-image-core:完美体育·(中国)手机网页版定义的一个精简的,启动快速,稳定,实时的系统,它是以Yocto 构建的不包括GUI界面的镜像,但包含完整的硬件驱动,常用的系统工具,调试工具等。

myir-image-full:以 Yocto 构建的全功能的镜像,包含所有的完整的硬件驱动,常用的系统工具,调试工具等,支持使用 Shell, C/C++,QML, Python等应用开发环境。





TI AM62x系列MYC-YM62X核心板资源参数

名称

配置

选配

处理器型号

AM6254,4*Cortex-A53@1.4GHz+Cortex-M4F@400MHz

AM6252,2*Cortex-A53@1.4GHz+Cortex-M4F@400MHz

AM6231,1*Cortex-A53@1GHz+Cortex-M4F@400MHz


电源管理芯片

TPS6521901


内存

单颗DDR4,标配1GB/2GB

可选4GB

存储器

标配8GB eMMC

可选4GB/16GB/32GB

其他存储

32KB EEPROM


接口类型

邮票孔+LGA,222PIN


工作温度

工业级:-40℃-85℃


机械尺寸

43mmx45mm


操作系统

Linux 5.10



TI AM62x系列MYC-YM62X核心板扩展信号

项目

参数

Ethernet

2* RGMII

USB

2*USB2.0

UART

9*URAT

CAN

3*CAN FD

I2C

6*I2C

SPI

5*SPI

GPMC

1*GPMC

DISPLAY

2*LVDS

1*RGB

CAMERA

1* MIPI CSI

AUDIO

3*MCASP

JTAG

1*JTAG

TI AM62x系列MYC-YM62X开发板接口

功能

参数

系统

POWER

12V DC

KEY

2路复位按键、1路用户按键

BOOT SET

2路拨码开关

SD

1路Micro SD卡槽

DEBUG

1路调试串口(type C),1路JTAG调试接口

OSPI

板载OSPI 默认DNP

通讯接口

WIFI/BT

板载WIFI 蓝牙模块

4G/5G Module

1路M.2 B型插座4G/5G模块接口

2路SIM卡座

Ethernet

2路10/100/1000M以太网接口

USB

2路USB2.0 HOST接口,采用Type-A接口

1路USB2.0 OTG接口,采用Type-C接口

1路USB UART接口,采用Type-C接口

CAN

2路CAN FD带隔离接口,凤凰端子

RS485

2路RS485带隔离接口,凤凰端子

GPMC

1路GPMC,30 PIN排针接口

多媒体接口

DISPLAY

1路DUAL LVDS显示接口, 30PIN插针接口

2路单通道LVDS显示接口,FPC接口

1路HDMI显示接口

CAMERA

1路MIPI CSI摄像头接口

AUDIO

1路音频输入输出接口
