HMI设计，您是否正面临挑战

i.mx6ull从零开始，系统框架不清晰，评估时间长 i.mx6ull受困于硬件设计 MYD-Y6ULX-HMI人机交互参考平台减少您的产品开发时间
hmi人机接口设计受困于软件技术 hmi人机接口设计学习成本高开发时间长

硬件框架

hmi人机接口设计

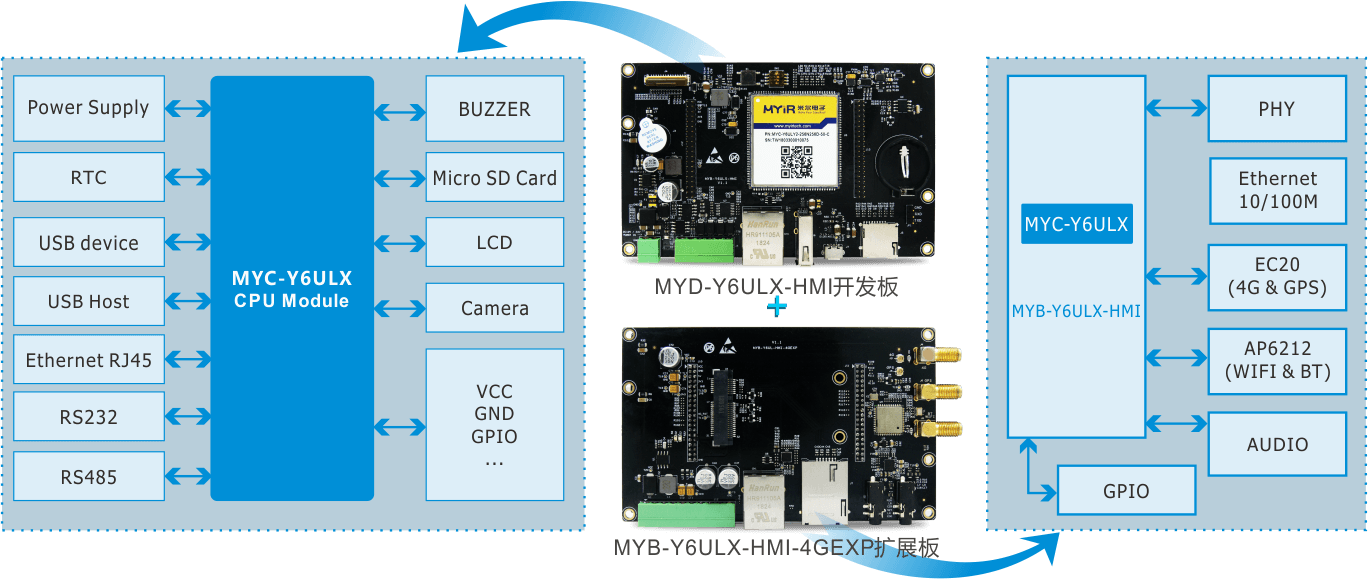

功能框图

hmi人机接口设计

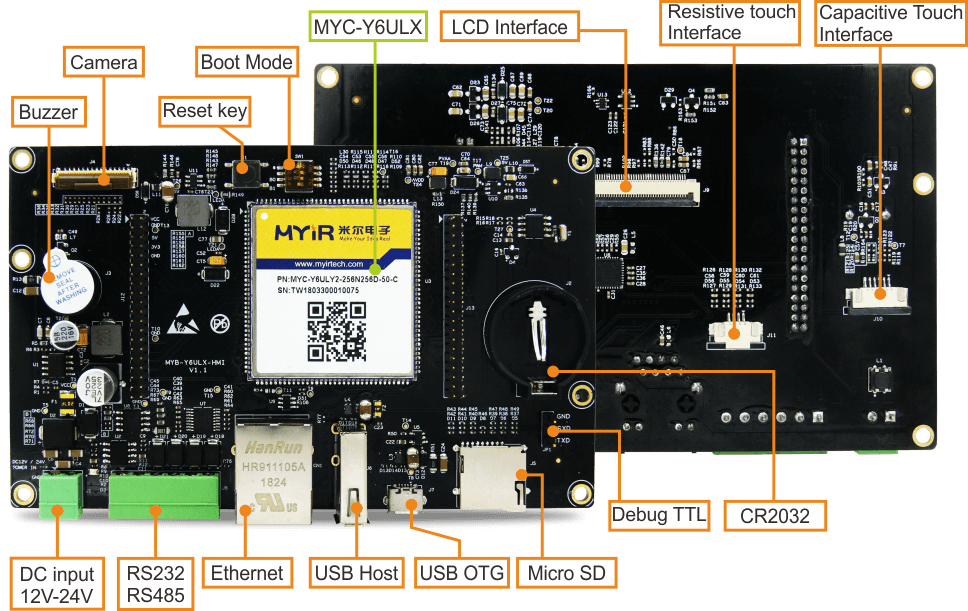

面向HMI、POS、智能门禁等应用

采用MYC-Y6UL核心板

- 集成了LCD屏背光+驱动电路，无须LCD转接板，直接驱动板卡

- 12V直流电压输入，外部RTC芯片

- 人机接口：LCD（支持电容/电阻屏） 、摄像头接口、蜂鸣器

- 通信接口：串口、RS485、网口、USB、SD卡

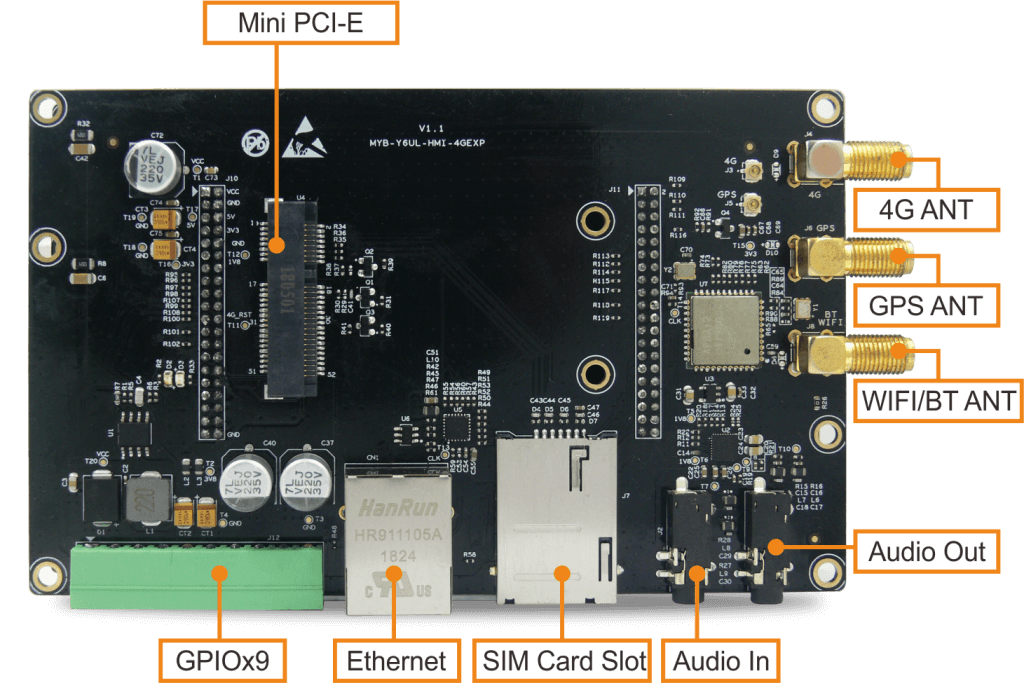

面向多功能外设提供参考设计

- 扩展4G+GPS（4G模块集成）

- 扩展WIFI（只能适用于NAND FLASH核心板）

- 音频输入输出、1路网口

- 多路RS232、RS485接口

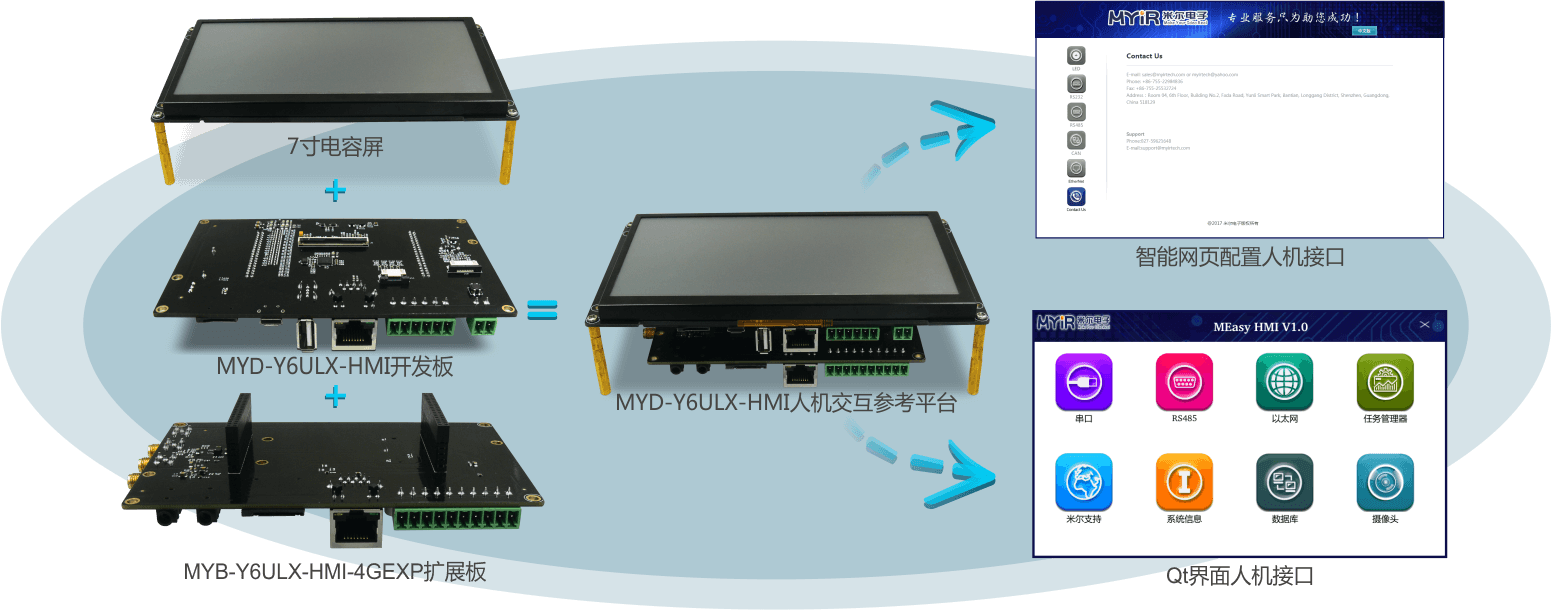

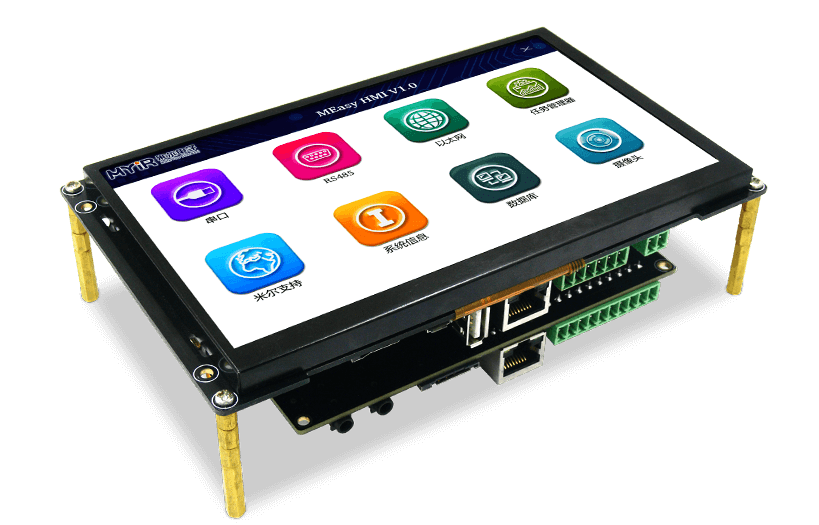

MYD-Y6ULX-HMI开发板 hmi人机接口设计 MYB-Y6ULX-HMI-4GEXP扩展板hmi人机接口设计

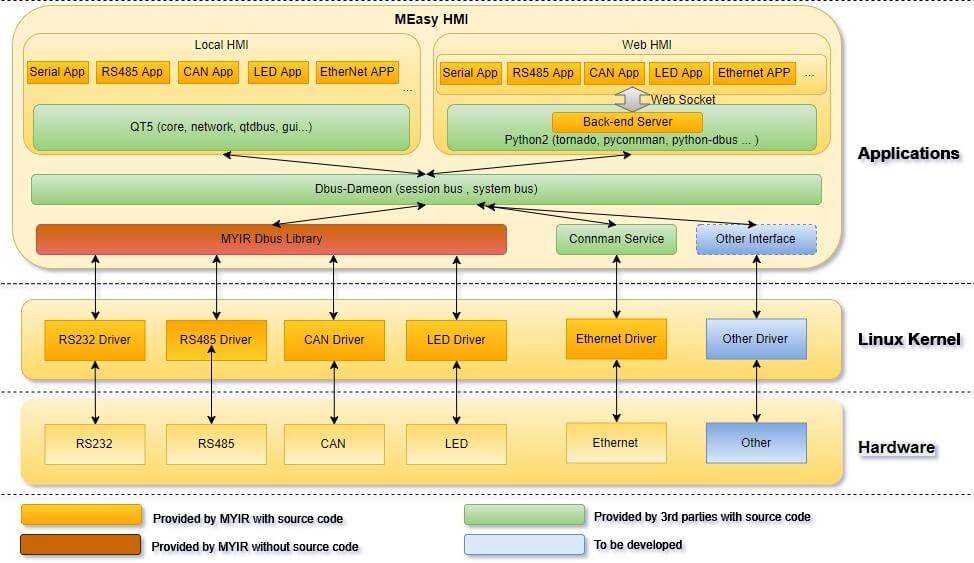

HMI人机接口参考设计

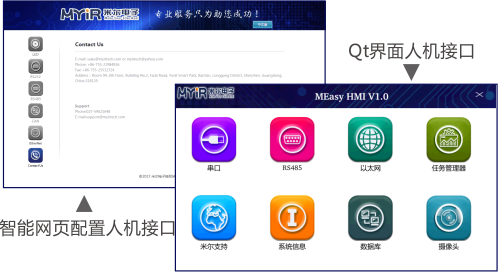

基于LINUX及QT，使用多种技术及语言

● 前端：支持电容电阻触摸，支持图形界面
● 后端：支持WEB服务器页面智能配置
hmi人机接口设计
hmi人机接口设计 		hmi人机接口设计

产品资料及认证报告

产品说明

产品说明书硬件手册下载MYD-Y6ULX-HMI高温报告
产品型号 说明
MYD-Y6ULY2-256N256D-50-C-HMI 单板卡（商业级），不带屏，带电源
MYD-Y6ULY2-256N256D-50-I-HMI 单板卡（工业级），不带屏，带电源
MYD-Y6ULY2-256N256D-50-C-CHMI 单板卡（商业级），带7寸电容屏，带电源
MYB-Y6ULX-HMI-4GEXP 单板卡（工业级），带天线

MYD-Y6ULX-HMI评测
