智能工控平台STM32MP135的应用场景
STM32MP135系列是ST最新发布在工业通用领域的一款高性价比、入门级MPU。此外支持摄像头接口、显示器接口（LCD-TFT）、USB2.0 接口、CAN FD接口、 双千兆以太网接口，因此特别适用于入门级工业人机界面(HMI)和能源电力管理的嵌入式设备等应用。
基于STM32MP135新一代通用工业级MPU，单核Cortex-A7@1.0GHz，具有极高的性价比； 支持2个千兆以太网接口、 2个CAN FD接口、 2个 USB2.0接口、8个UART接口； 标准配置支持256M Nand Flash/256M DDR和4GB eMMC/512M DDR两种； 核心板采用邮票孔方式连接，尺寸为37mmx39mm，148PIN。
应用：电源管理、工业HMI、工业控制、智能家居、工业网关、零售设备等。
智能工控平台STM32MP135的应用场景
STM32MP135系列是ST最新发布在工业通用领域的一款高性价比、入门级MPU。此外支持摄像头接口、显示器接口（LCD-TFT）、USB2.0 接口、CAN FD接口、 双千兆以太网接口，因此特别适用于入门级工业人机界面(HMI)和能源电力管理的嵌入式设备等应用。

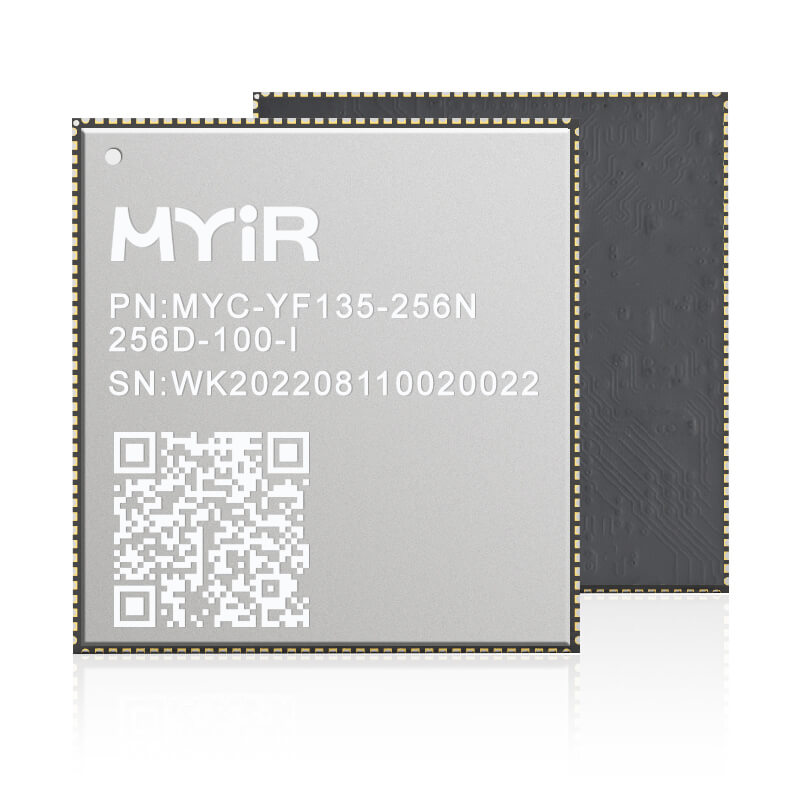

STM32MP135处理器是一款高性价比、高可靠性工业级处理器
STM32MP135处理器是一款基于单核 Cortex-A7 设计的高性价比，高可靠性工业级处理器；配备LCD-TFT并行显示接口、16位并行摄像头接口；处理器还支持2路千兆以太网接口、2个CAN FD接口、2个USB2.0接口、8个UART功能接口。

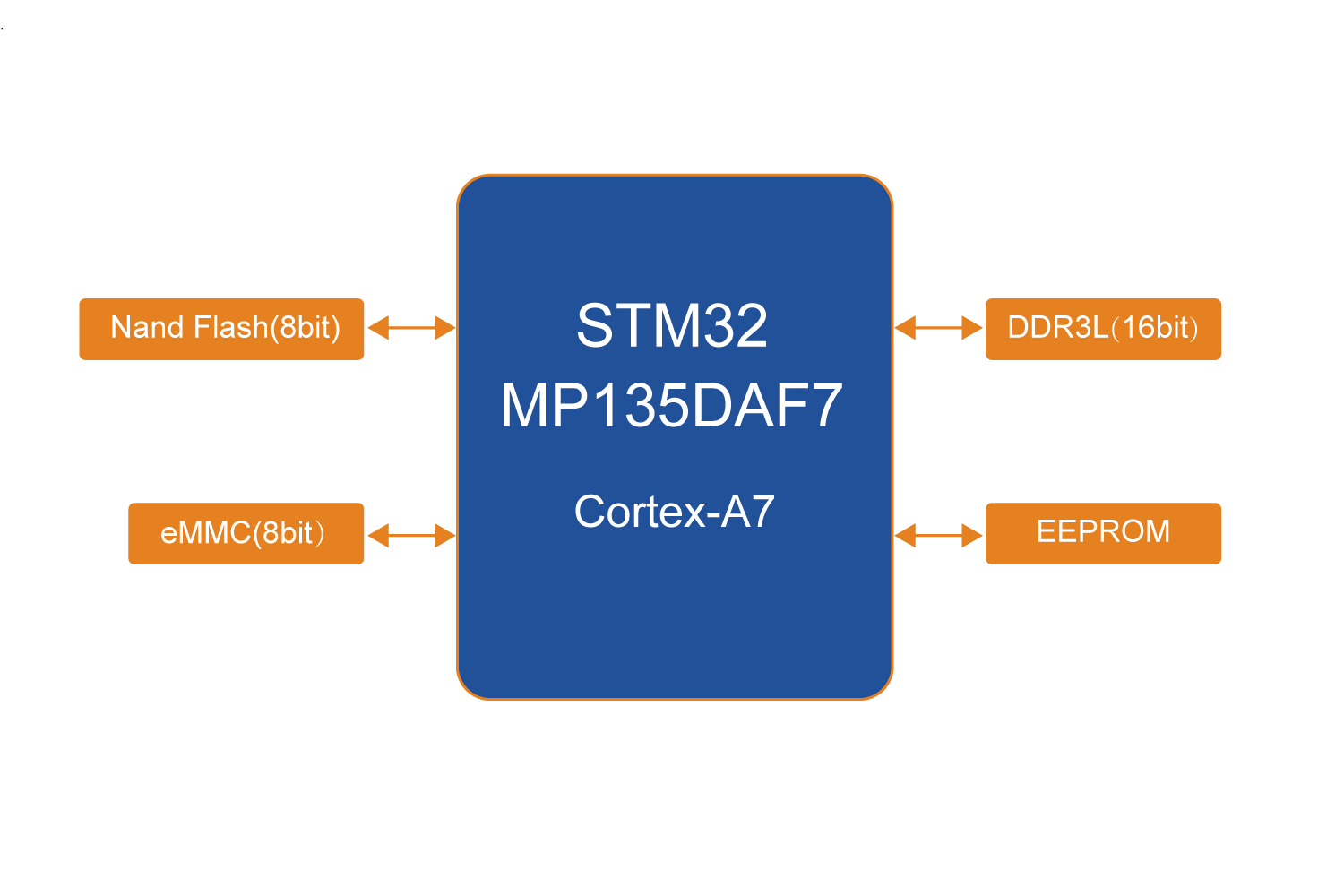

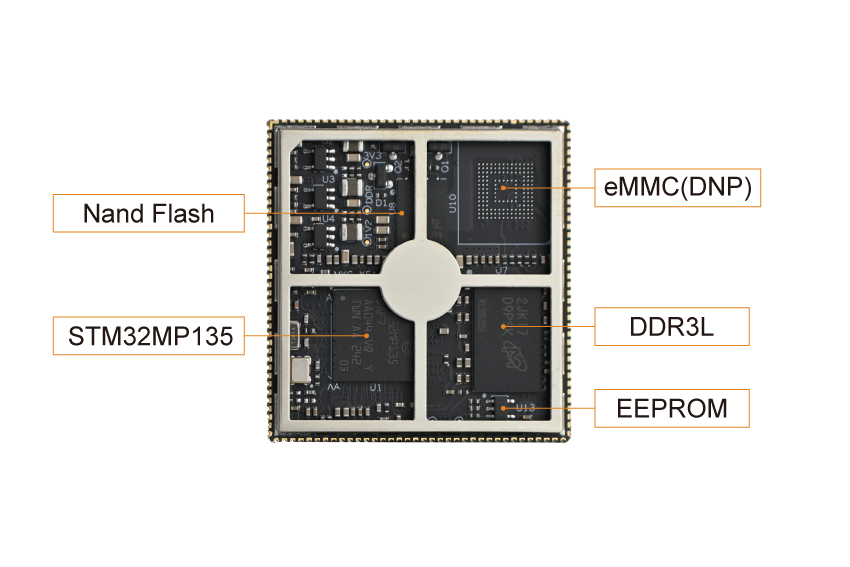

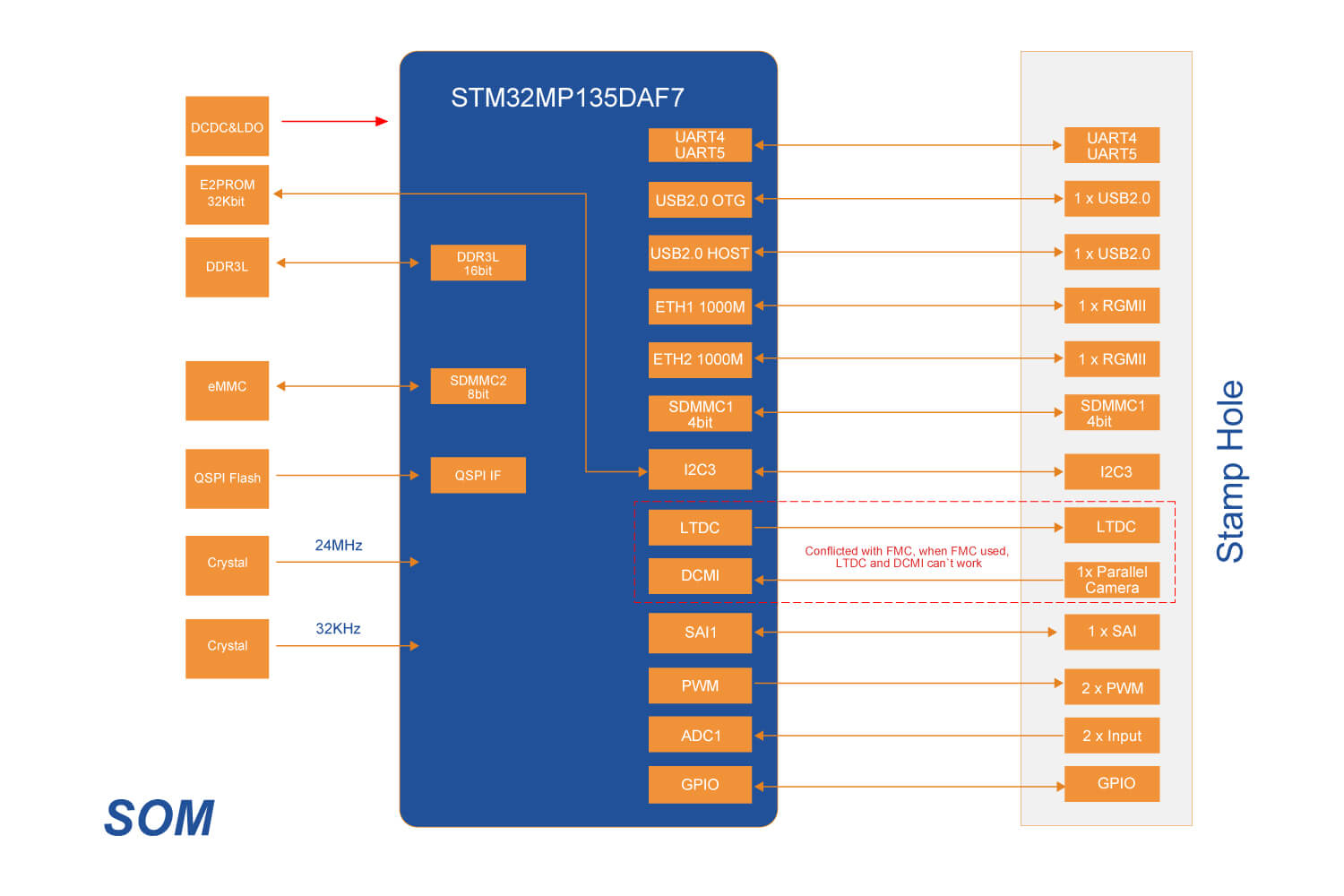

核心板标注图、框架图

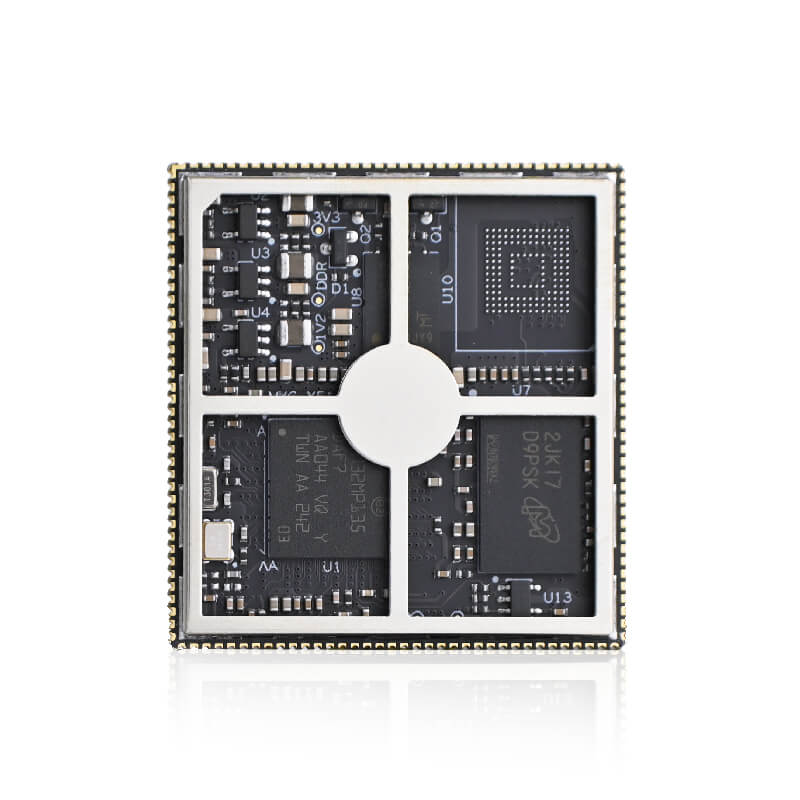

STM32MP135核心板采用高密度高速电路板设计，在大小为37mm*39mm板卡上集成了STM32MP135、DDR3L、 Nand Flash/eMMC、E2PROM、分立电源等电路。
选料、设计、测试认证全方位保证
STM32MP135核心板及开发板经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行， 适应严苛工业环境。
品质可靠 高性价比
STM32MP135核心板以SMD贴片的形式焊接在底板，管脚为邮票孔封装,通过邮票孔引出信号和电源地共计148PIN。板卡采用10层高密度PCB设计，沉金工艺生产，独立的接地信号层，无铅。
丰富开发资源，助力开发成功
STM32MP135开发板提供全部的Linux BSP源码及丰富的软件开发手册;包含多套操作系统镜像文件；丰富的Linux系统软件资源和基于QT5的HMI V2.0系统相关开发工具；帮助用户尽快实现产品的开发。

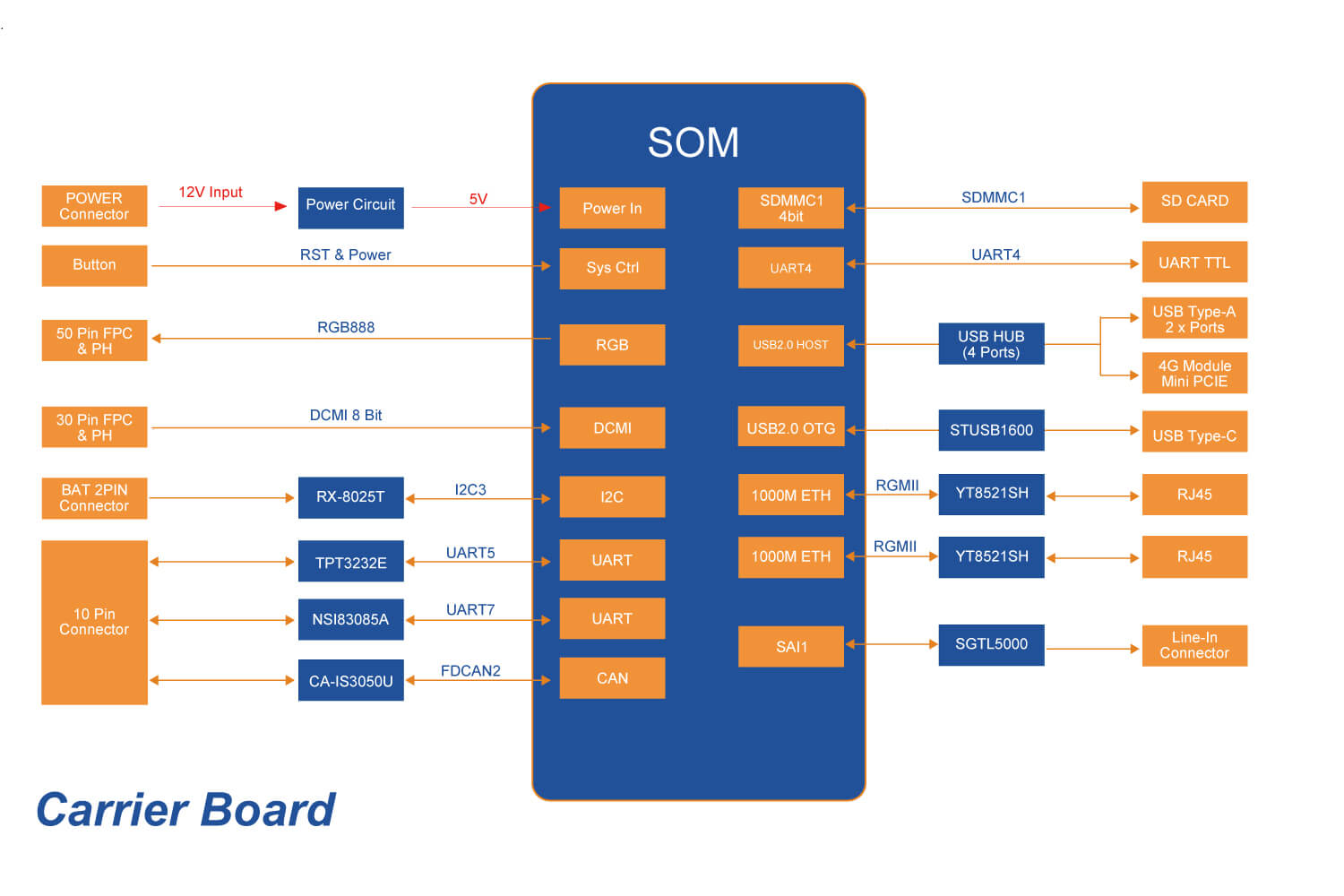

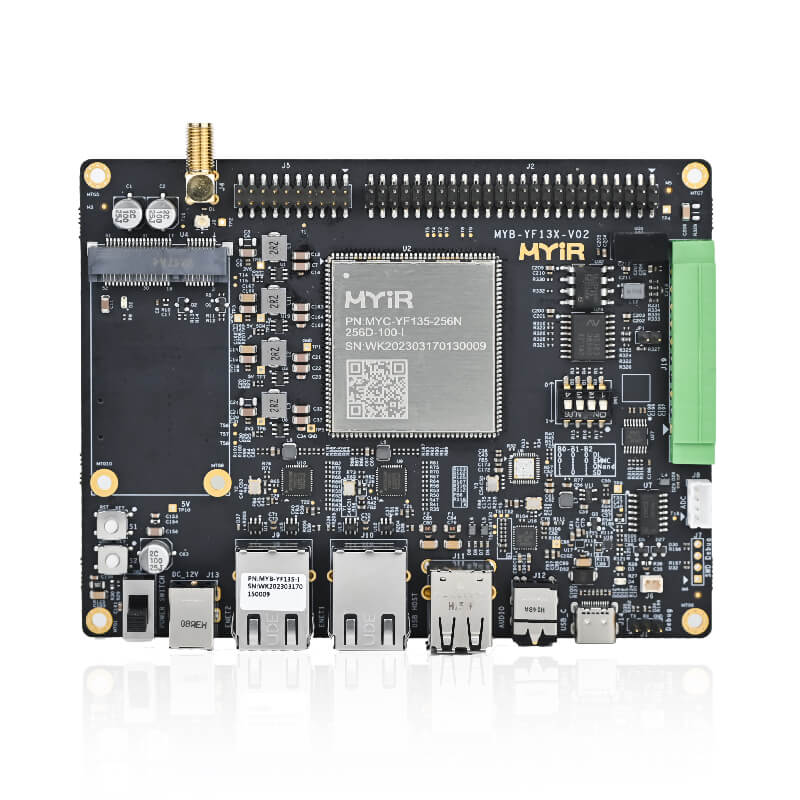

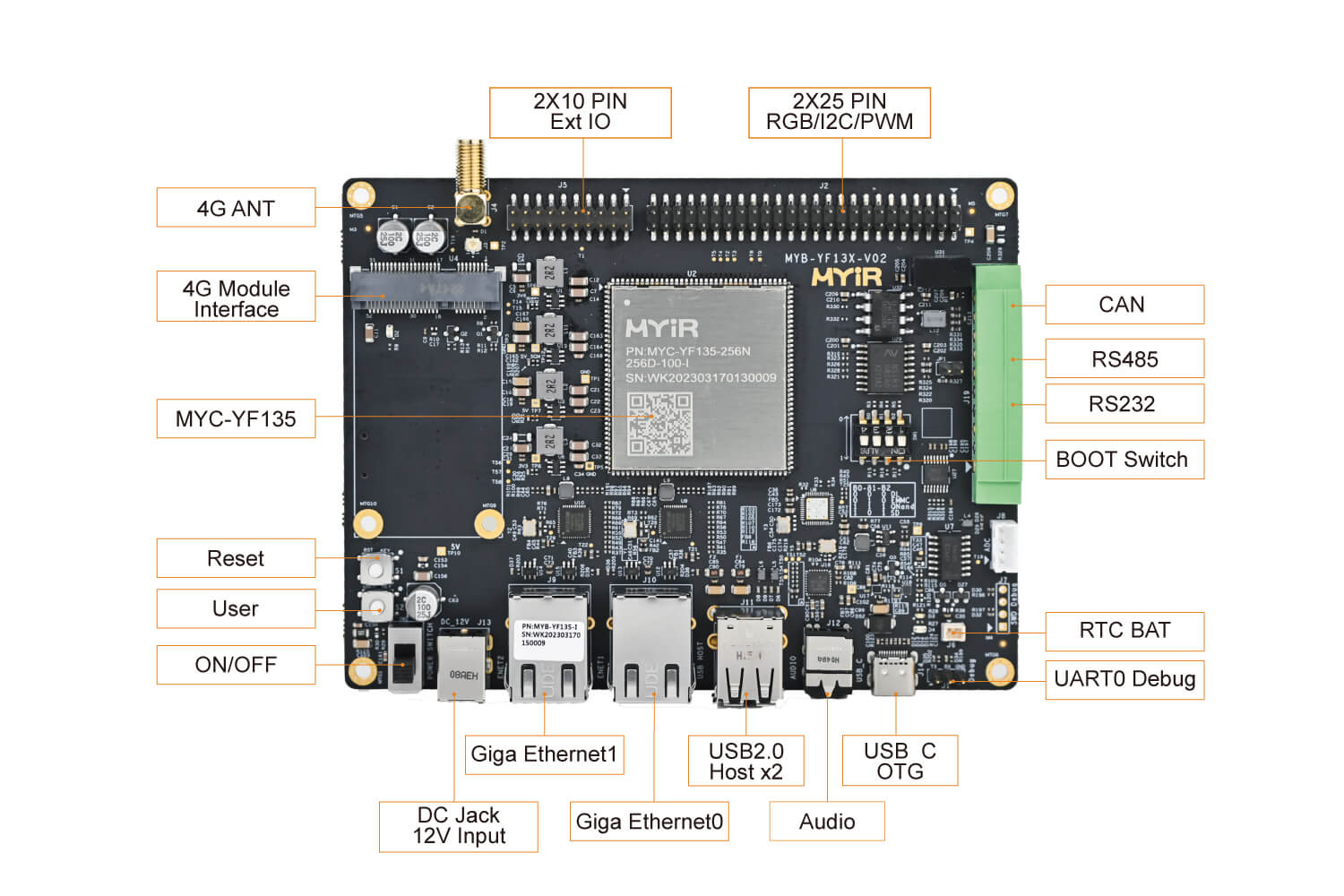

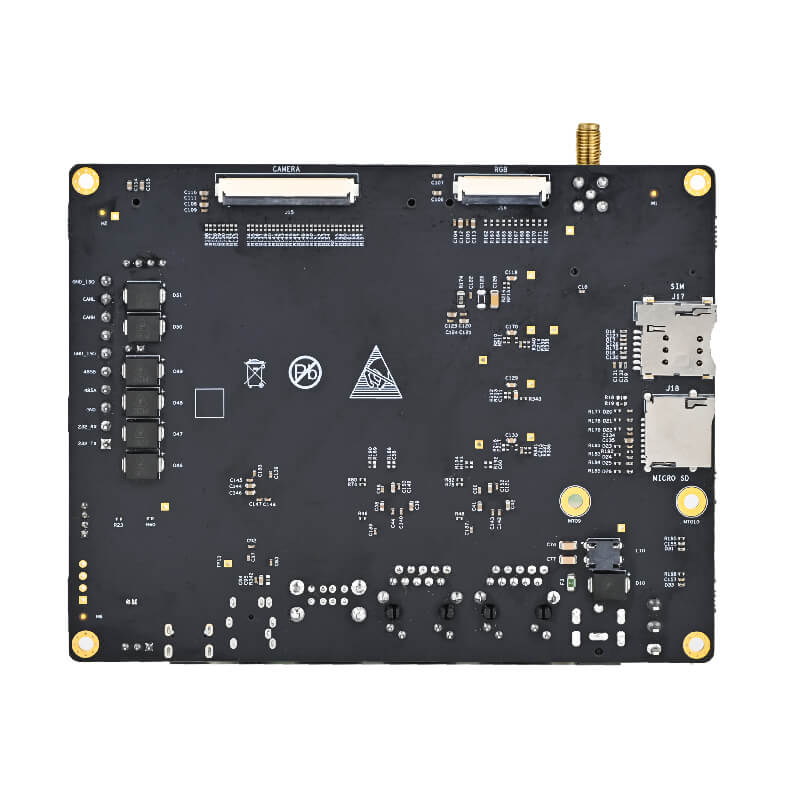

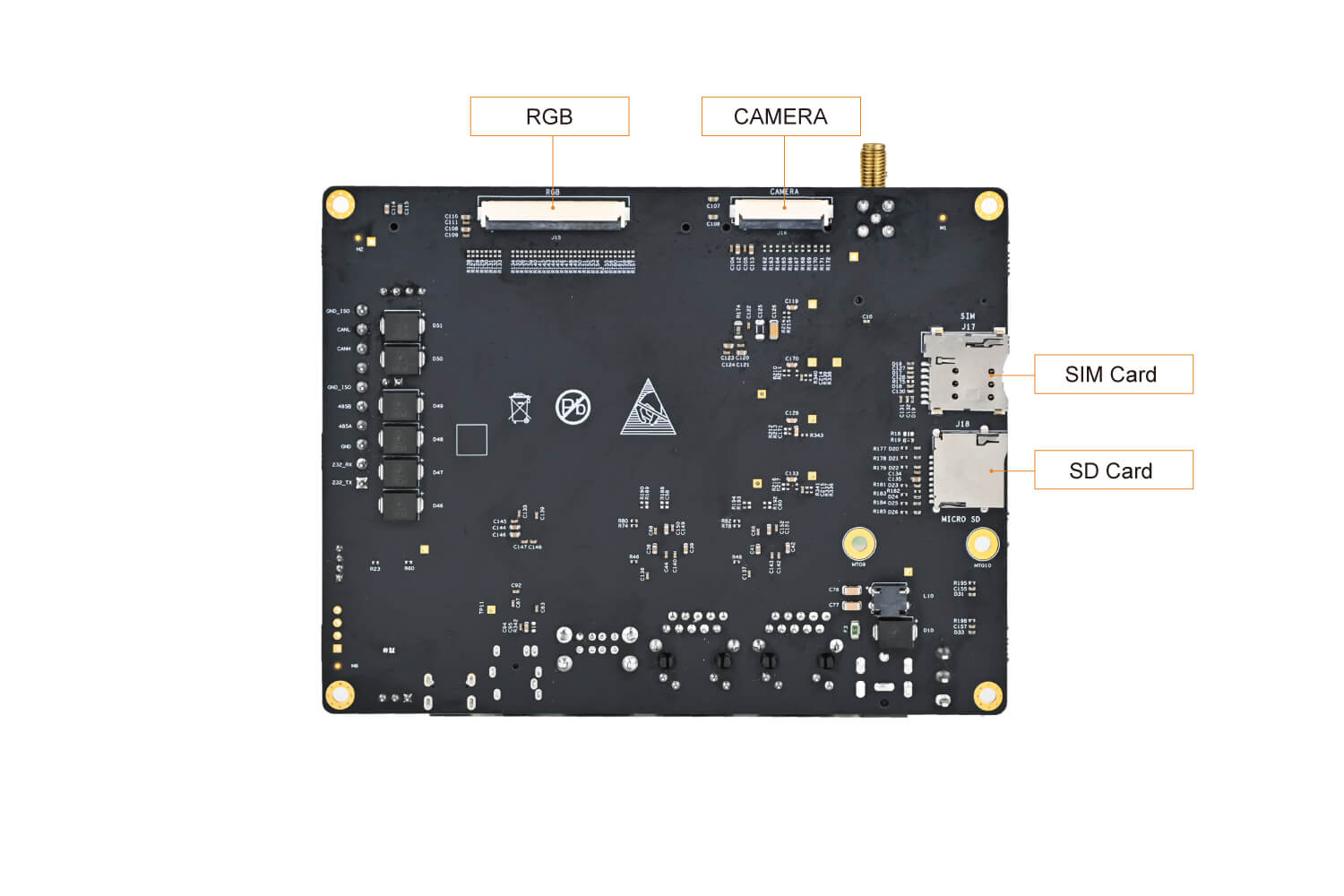

开发板套件标注、框架图
各种外设给足，适合应用广泛。
规格参数
根据CPU型号、工作温度等参数的不同，请从以下列表中选择最适合您的型号。针对批量要求，完美体育·（中国）手机网页版提供定制服务，可以选配核心板参数。
| 名称 | 配置 | 选配 |
|---|---|---|
| 处理器型号 | STM32MP135DAF7，Cortex-A7@1.0G | |
| 电源管理 | 分立电源 | |
| 内存 | 256MB DDR3L | 可选512MB，1GB |
| 存储器 | 标配4GB eMMC / 256MB Nand FLASH | eMMC 可选8GB |
| 其他存储 | 32KB EEPROM | |
| 接口类型 | 邮票孔，148PIN | |
| 工作温度 | 工业级：-40℃-85℃ | |
| 机械尺寸 | 37mm x 39mm | |
| 操作系统 | Linux 5.15 |
| 项目 | 参数 |
|---|---|
| Ethernet | RGMII x2 |
| USB | 2*USB2.0 |
| UART | 8*UART |
| CAN | 2*CAN FD |
| I2S | 5*I2S |
| I2C | 5*I2C |
| ADC | 2*ADC |
| DISPLAY | 1* RGB |
| CAMERA | 1* Parallel Camera |
| AUDIO | 2*SAI |
| 功能 | 参数 | |
|---|---|---|
| 系统 |
POWER |
12V DC |
|
KEY |
1路复位按键、1路用户按键 |
|
|
SD |
1路Micro SD卡槽 |
|
| 通讯接口 |
4G |
1路MINI PCIE 4G模块接口 |
|
Ethernet |
2路10/100/1000M以太网接口 |
|
|
USB |
2路USB2.0 HOST接口，采用Type-A接口 |
|
| 1路USB2.0 OTG接口，采用Type-C接口 | ||
|
UART |
1路 UART Debug接口 |
|
|
CAN |
1路CAN接口，凤凰端子引出 |
|
|
RS485 |
1路RS485接口，凤凰端子引出 |
|
|
RS232 |
1路RS232接口，凤凰端子引出 |
|
| 多媒体接口 |
DISPLAY |
一路RGB FPC接口 |
|
AUDIO |
1路音频输出接口 |
|
|
DVP CSI |
1路摄像头接口 |
|
| 类别 | 名称 | 描述信息 | 源码 |
|---|---|---|---|
|
引导程序 |
Tf-a |
第一引导启动程序tf-a-STM32MP-2.6 |
YES |
|
Bootloader |
U-boot |
第二引导启动程序uboot_2021.10 |
YES |
|
Linux内核 |
Linux kernel |
基于kernel_5.15.67版本定制 |
YES |
|
设备驱动 |
USB Host |
USB Host驱动 |
YES |
|
USB OTG |
USB OTG驱动 |
YES |
|
|
I2C |
I2C总线驱动 |
YES |
|
|
SPI |
SPI总线驱动 |
YES |
|
|
Ethernet |
YT8521SH驱动 |
YES |
|
|
SDHI |
eMMC/SD卡存储驱动 |
YES |
|
|
LVDS |
LCD驱动 |
YES |
|
|
4G |
4G驱动 |
YES |
|
|
PWM |
PWM控制 |
YES |
|
|
ADC |
ADC 驱动 |
YES |
|
|
RTC |
实时时钟驱动 |
YES |
|
|
GPIO |
通用GPIO驱动 |
YES |
|
|
UART |
RS232/TTL驱动 |
YES |
|
|
CAN |
CAN驱动 |
YES |
|
|
RS485 |
RS485驱动 |
YES |
|
|
文件系统 |
myir-image-core |
以Yocto构建的不包括GUI界面的镜像 |
YES |
|
myir-image-full |
以Yocto构建的全功能的镜像 |
YES |
规格型号
| 核心板产品型号 | 主芯片 | 内存 | 存储器 | 工作温度 |
|---|---|---|---|---|
| MYC-YF135-256N256D-100-I | STM32MP135DAF7 | 256MB DDR3L | 256MB Nand Flash | -40℃~+85℃ |
| MYC-YF135-4E512D-100-I | STM32MP135DAF7 | 512MB DDR3L | 4GB eMMC | -40℃~+85℃ |
| 开发板产品型号 | 对应核心板型号 | 工作温度 |
|---|---|---|
| MYD-YF135-256N256D-100-I | MYC-YF135-256N256D-100-I | -40℃~+85℃ |
| MYD-YF135-4E512D-100-I | MYC-YF135-4E512D-100-I | -40℃~+85℃ |
| 项目 | 数量 | |
|---|---|---|
| 开发板包装清单 | 板卡 | 核心板一片，底板一片，两者组装在一起 |
| 资料 | QSG快速使用手册一份 | |
| 线材 | USB转TTL线一条 | |
| 电源适配器 | 12V/2A电源及配件一个 | |
| DC转换接头 | 转接头 5.5x2.1 female 转 5.5x1.7 male 一个 |
资料下载
