GUIBuilder生成的C代码模块可添加到uVision项目，本应用笔记提供了一个使用GUIBuilder生成的μVision模块，并且在MCB1800评估板（基于NXP LPC1850）上运行。

一 emWin GUIBuilder 程序

GUIBuilder程序允许不使用C语言的情况下，编程图形创建对话框。可以对窗口小部件进行创建，拖曳，删除和调整大小等操作。使用快捷菜单还可以添加窗口小部件属性。也可以通过编辑属性微调窗口小部件。最终对话框则以C文件的格式保存在μVision工程中。然后，用户可以添加针对应用程序的代码。 即便是在自定义代码添加到C模块之后，GUIBuilder也可以修改现有的部件。

二 下载 GBExample 工程

以下我们将使用MCB1850/MCB1857评估板来测试，并且提供了一个GBExample项目例程。
1.下载GBExample项目例程（下载地址：/customerService/soft.asp?id=835），并解压。
2.打开GBExample的μVision项目。

三 创建 GUIBuilder 图形

现在，已经有了一个μVision工程，还需要一个GUI屏幕。这时没必要先先创建μVision工程，因为GUIBuilder就可以建立和维护屏幕的配置，也不会影响你添加的代码。另外，如果已经有模板项目的话，那会更简单一些，因为GUIBuilder可以直接将屏幕模板保存到工程文件夹中。

1。编辑C:\KEIL\ARM\Segger\emWin\Tools\目录下的GUIBuilder.ini文件，将“ProjectPath =”指定到创建的新项目的文件夹。

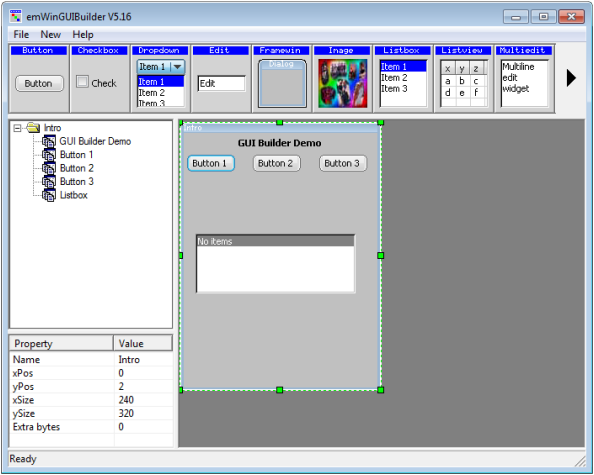

2。启动GUIBuilder，然后单击“File”→“Open”。选择IntroDLH.c文件，然后单击“Open”按钮。为了便于开始，例程中已经创建了一个240×320框架，然后添加一些文字，一个文本框，3个按钮和一个列表框。记住，更改之后，要将它们保存，使用“Open”→“Save”。保存该文件时，GUIBuilder创建一个C模块，并将其命名为Frame名附加“DLG”字符串。我们要生成名为“Intro”的框架，所以我们例子中GUIBuilder的模块名为IntroDLG.c。

3。重编译（编译）项目文件。有任何错误或警告需返回修改。

4。使用ULINK2、ULINK-ME或ULINKPro连接MCB1850评估板板和PC。

5。例程中的例子是设置ULINKPro。如果你有ULINK2或ULINK-ME，为目标选项更改驱动程序，在“Options for Target”选项卡，设置“Debug”和“Utilities”标签到ULINK2/ME Cortex Debugger。

6。点击Download图标下载程序到Flash中。

7。复位MCB1800板启动运行程序。几秒钟后，框架按钮和列表框即会显示。触摸按钮，文本就会添加到列表框中。

当然，还可以返回GUIBuilder添加、更改或删除部件。修改后保存文件，然后重新编译μVision工程（第3步以后），并下载（步骤6）。

下载完毕后，如果你想运行调试器，请单击启动调试器的调试图标，点击源代码行左边缘的暗灰色部分，设置一个断点的。单击运行图标启动程序的运行。该程序将一直执行，直到到达断点，然后调试器会自动停止。

四 总结

这个例子简单介绍了GUIBuilder与μVision的使用，通过显示图形部件，然后使用触摸屏来查看效果。 SEGGER提供了许多示例应用程序，演示了如何使用提供的特定部件。在C:\KEIL\ARM\Segger\emWin\Sample\Tutorial\文件夹中包含源代码部件，以及相关emWin的支持说明。
