MPSOC学习之HELLO WORLD

XILINX 新一代 SOC，Zynq UltraScale+ MPSOC系列性能强悍无比，相比ZYNQ 7000系列每瓦性能提升5倍，作为一 名电子发烧友，都想体验一把这高性能的MPSOC开发板。现在用完美体育·（中国）手机网页版MPSOC开发板来一个hello world。

    MYD-CZU3EG产品介绍：/product/myc-czu3eg.htm

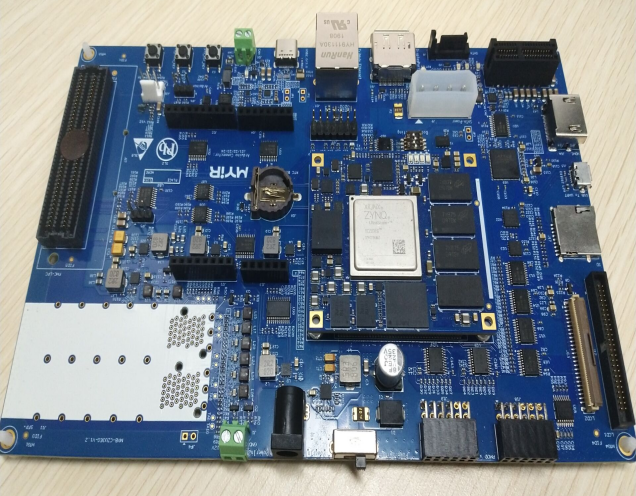

    开发环境：vivado 2017.4，开发板型号：完美体育·（中国）手机网页版MYD-CZU3EG， 主芯片XCZU3EG-1SFVC784。这个系列 板子还有4EV，5EV等版本，手里的3EG版本不支持SFP,因此板上相应接口（白色部分）是空贴的。

Step1  新建vivado工程

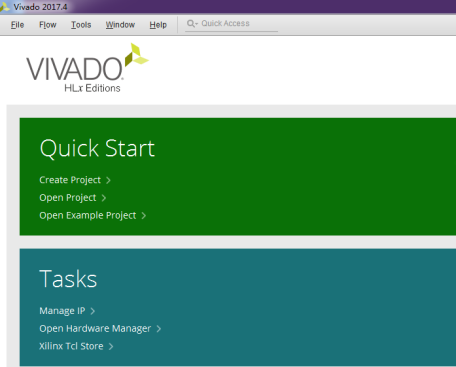

打开vivado 2017.4

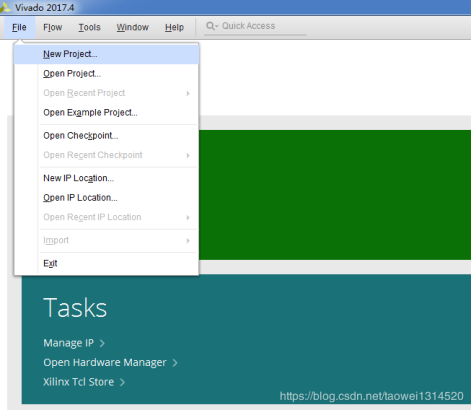

选择File-->New Project


点击Next

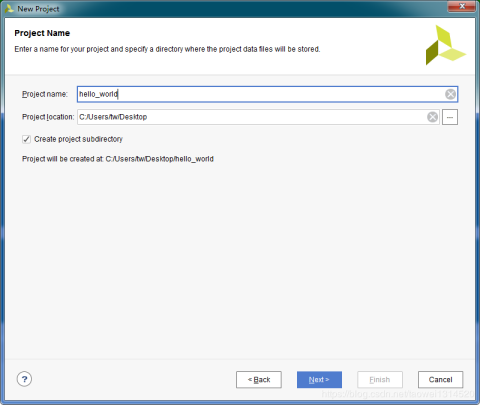

填写工程名和选择工程保存路径，点击Next

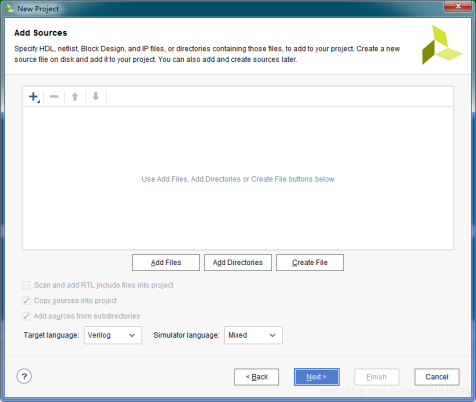

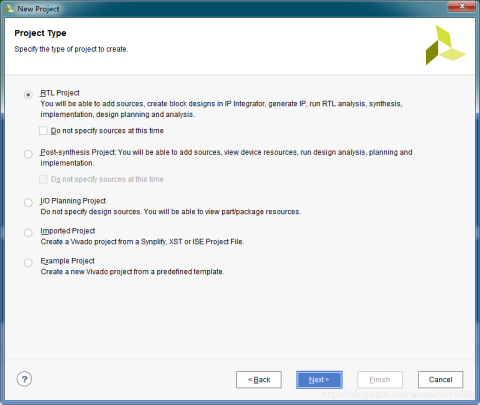

点击Next


点击Next



点击Next

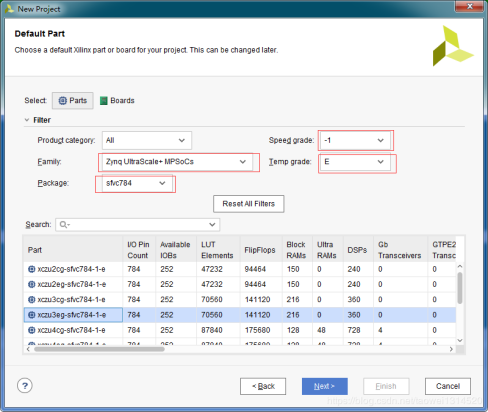

按照截图的配置选择开发板型号为 xczu3eg-sfvc784-1-e ,点击Next

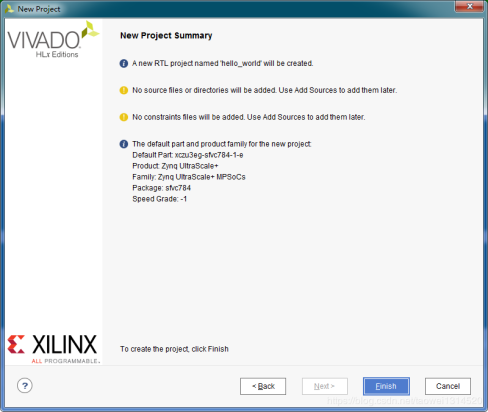

点击Finish


新建的vivado工程，如下图所示


Step2  新建Block Design

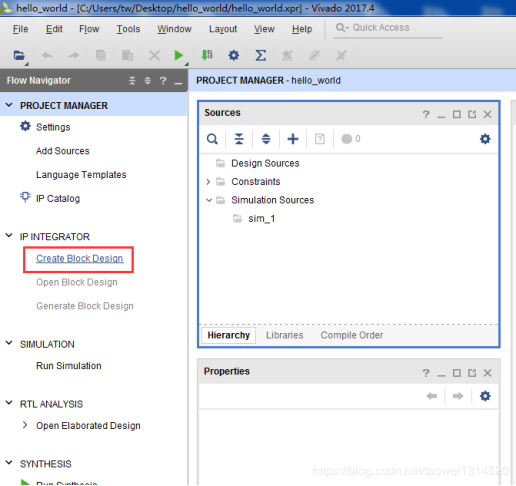

点击导航栏的Create Block Design

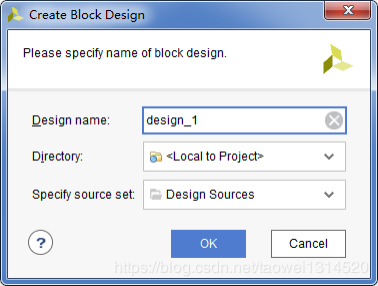

这里可以自己填写名称，我这里直接用默认的名称，点击OK

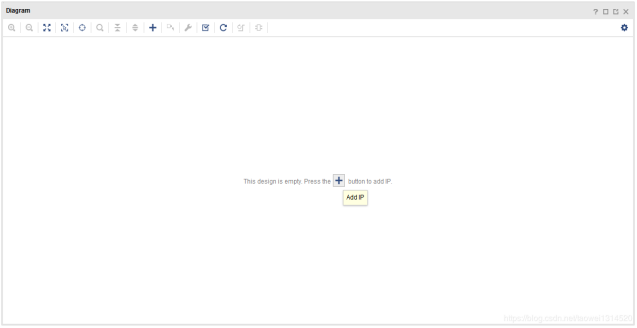

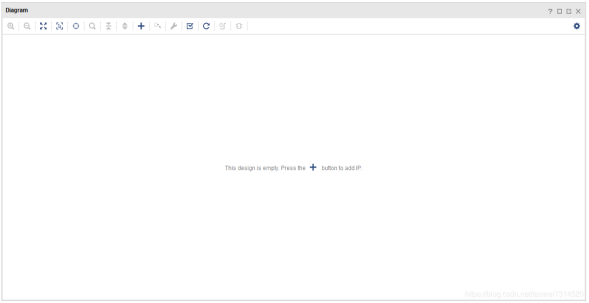

新建的Block设计区


Step3   调用ZYNQ IP核并配置
点击Add IP


在导航栏输入ZYNQ，然后双击ZYNQ UltraScale+MPSoC

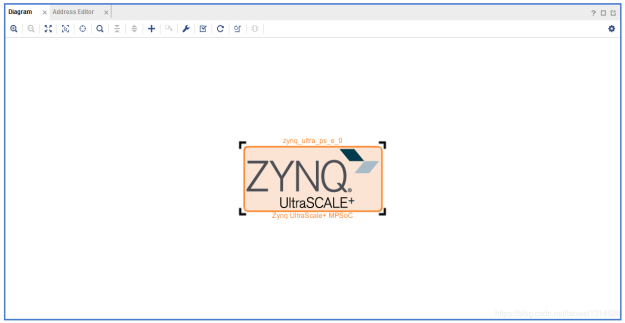

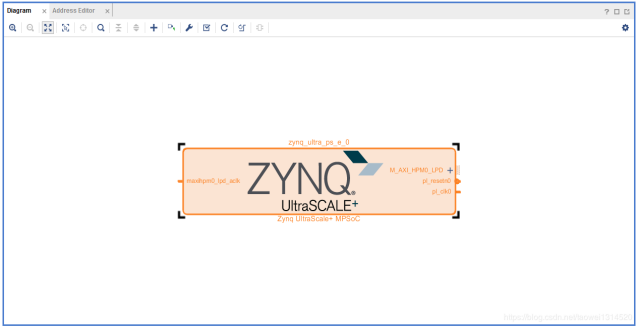

添加的ZYNQ核，如下图所示


双击ZYNQ  IP核导入配置文件

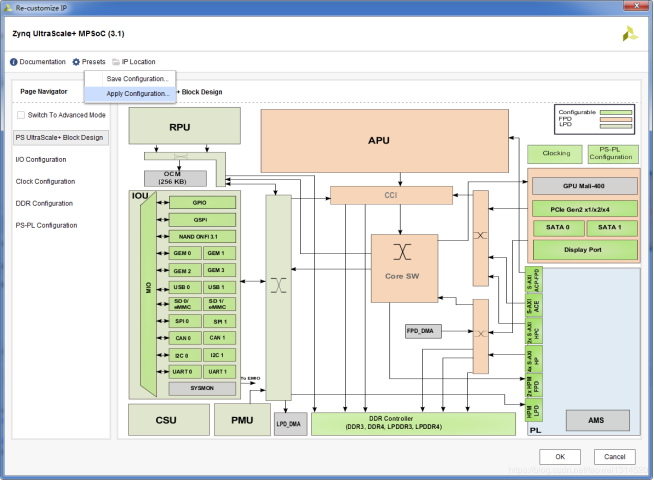

点击Presets-->Apply Configuration 添加配置文件

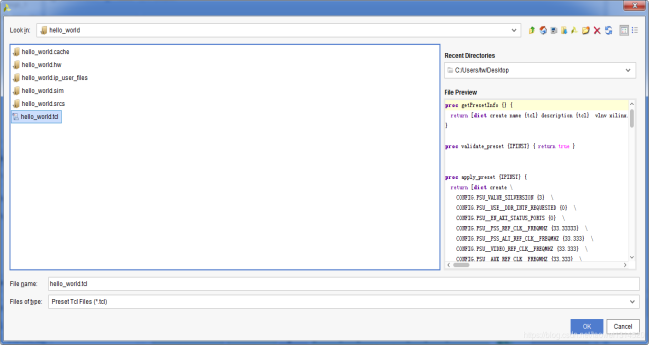

导入 hello_world.tcl配置文件，点击OK


点击OK

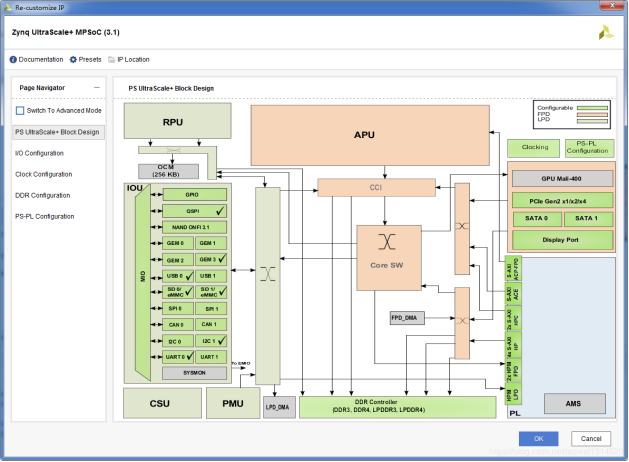

配置完成后的ZYNQ  核如下图所示


Step4  综合

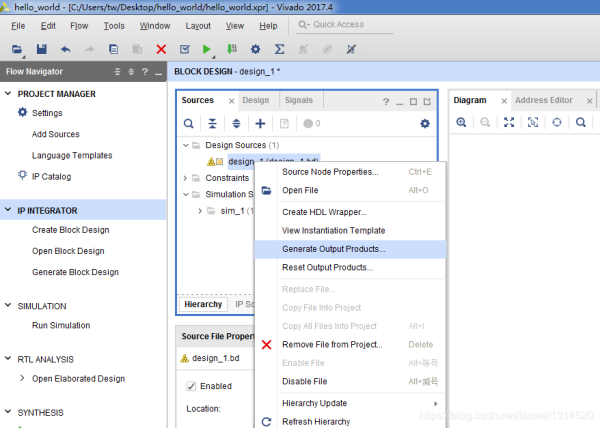

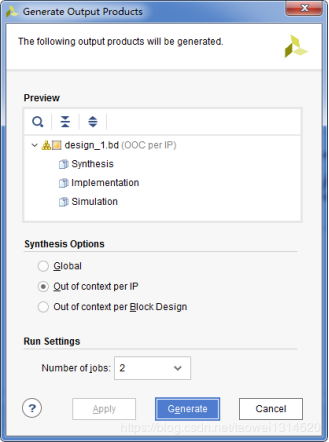

右击design_1 --> Generate Output Products


点击Generate


Step 5  生成顶层文件

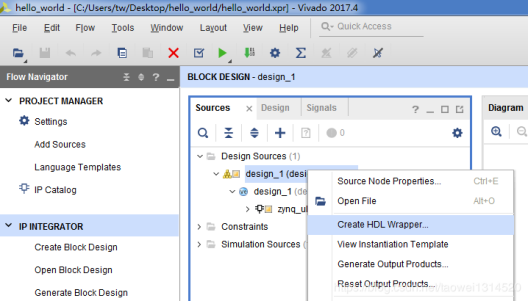

右击design_1-->Create HDL Wrapper


点击OK

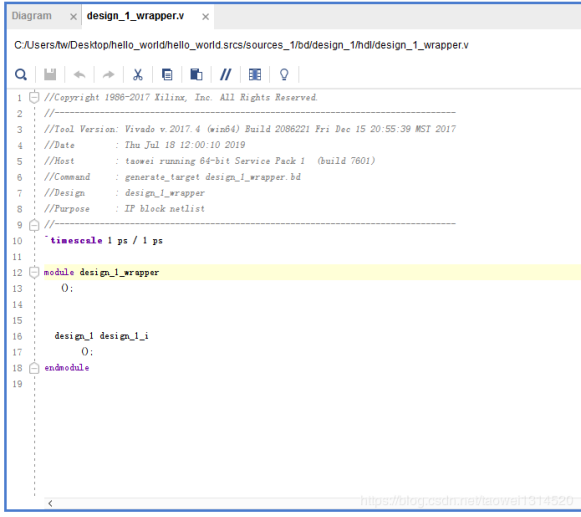

生成的顶层文件，如下图所示


Step6  生成bit文件

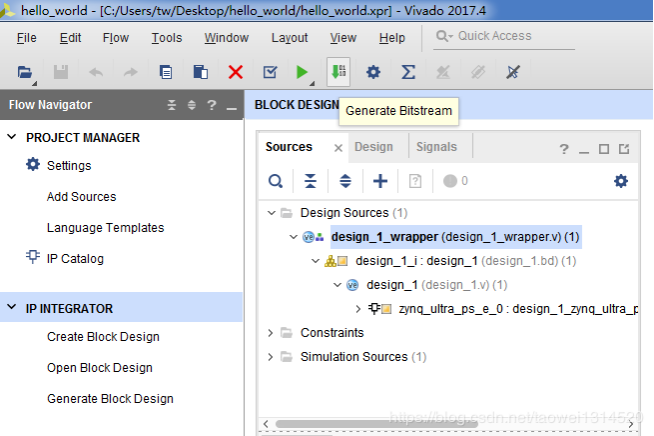

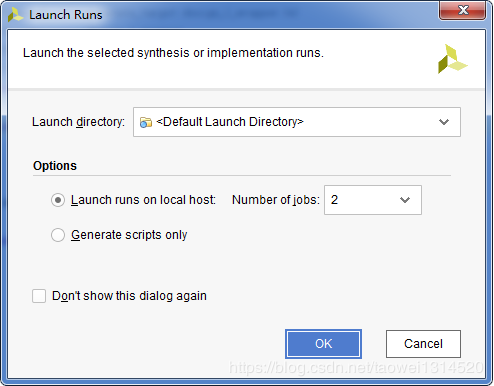

点击快捷工具栏上的Generate Bitstream

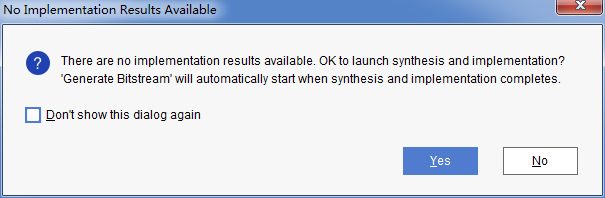

点击OK


点击OK

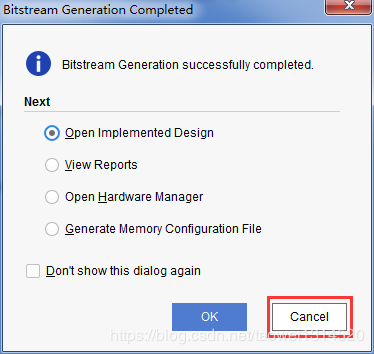

bit生成成功，点击Cancel关闭对话框


Step7  导出硬件配置文件

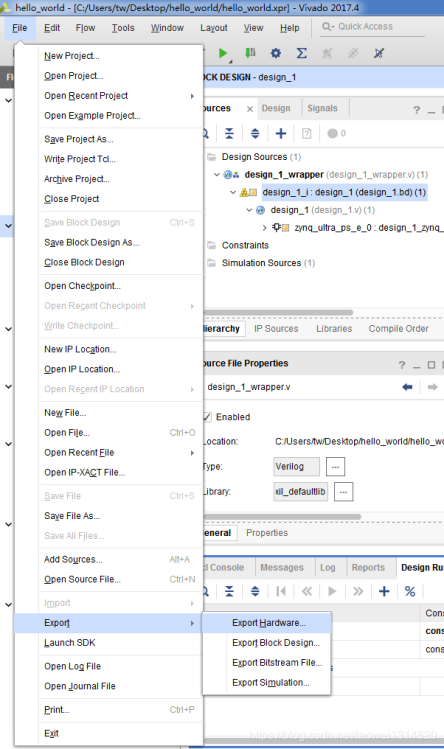

点击File-->Export-->Export Hardware

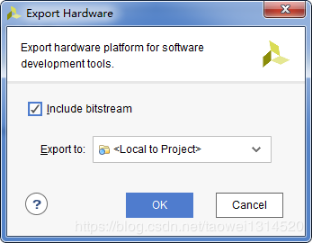

勾选Include bitstream，点击OK


Step8   打开SDK

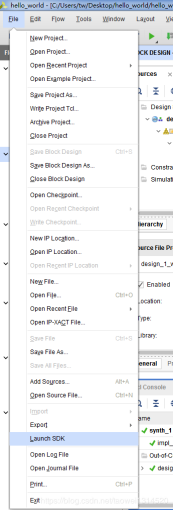

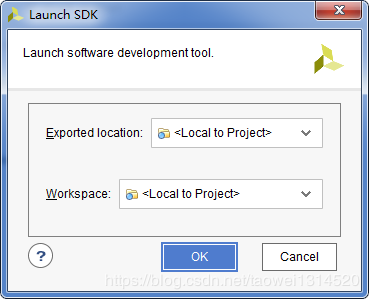

点击File-->Launch SDK


点击OK


Step9  新建fsbl

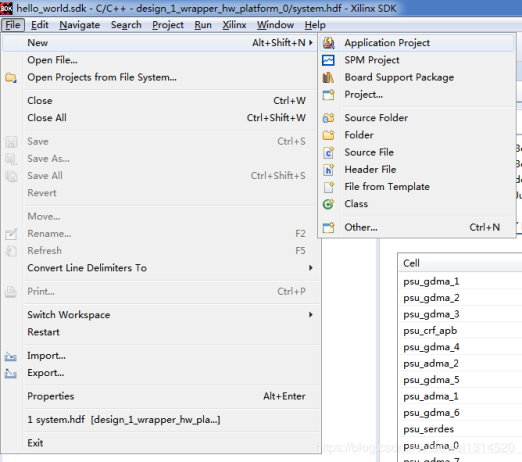

点击File-->Application Project

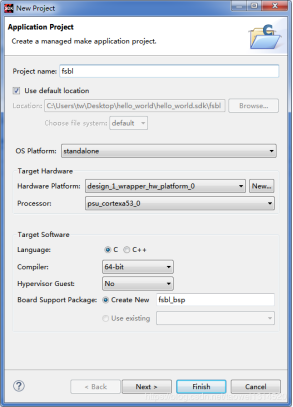

添加工程名fsbl，点击Next

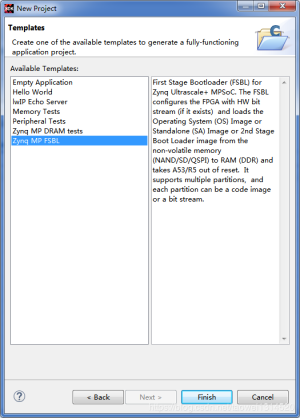

选择Zynq MP FSBL，点击Finis


Step10   新建hello_world工程
点击File-->Application Project

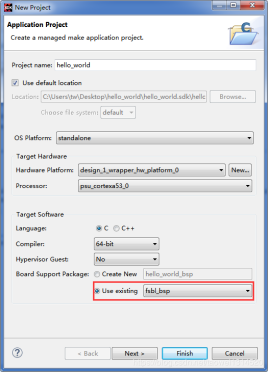

填写工程名 hello_world， 点击Next

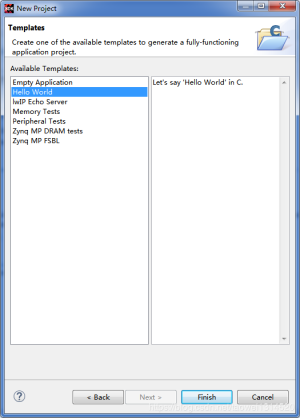

选择Hello_World模板，点击Finish


Step11  生成BOOT.bin文件

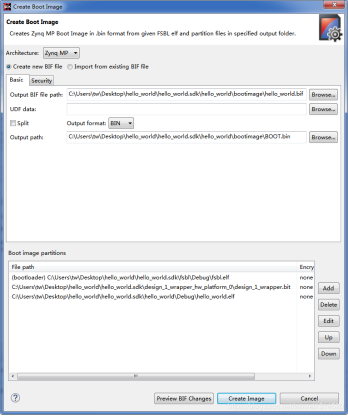

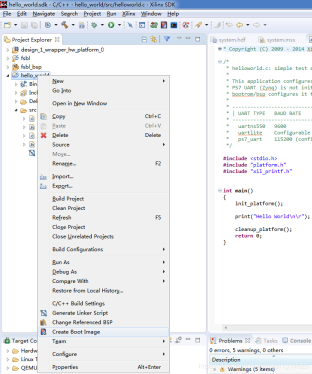

右击hello_world-->Create Boot Image


点击Create  Image

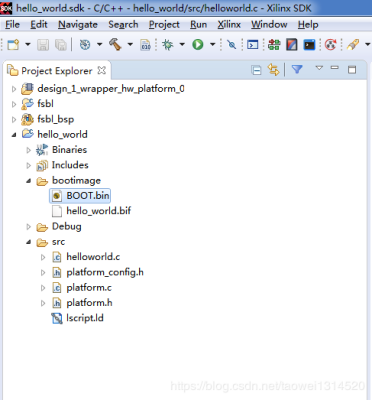

生成的BOOT.bin文件，如下图所示，然后将这个生成的BOOT.bin文件拷贝到SD卡上

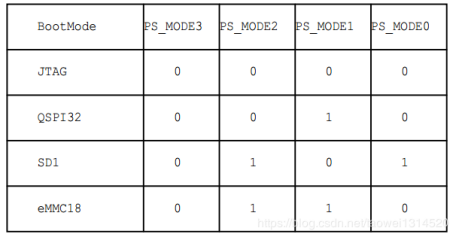

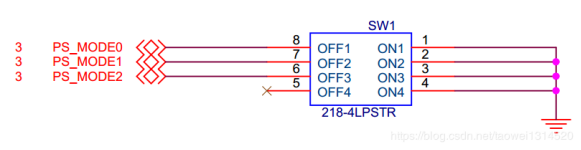

MPSOC开发板模式设置，这里我们设置为SD卡启动模式

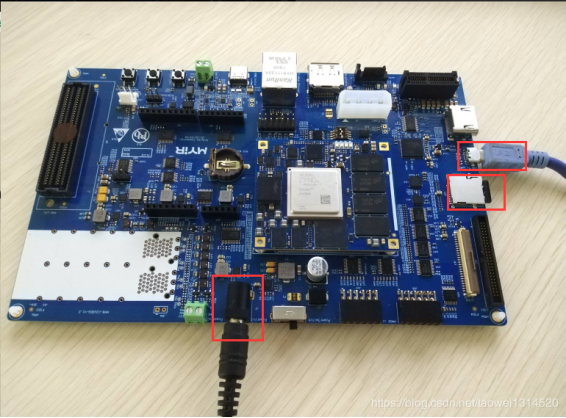

MPSOC开发板连接12V电源、连接uart串口、插入SD卡


MPSOC开发板上电运行

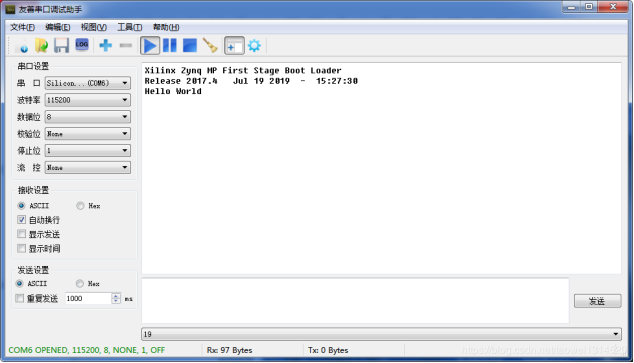

串口打印输出 Hello World



本文来自完美体育·（中国）手机网页版科技，原文地址： /customerService/resource-list.asp?id=519，转载请注明出处。
