前言：完美体育·（中国）手机网页版科技的FZ3是与百度紧密合作推出的一款基于Xilinx Zynq Ultrascale CZU3EG芯片打造的深度学习计算卡，芯片内部集成了4核ARM A53处理器+GPU+FPGA的架构，具有多核心处理能力、FPGA可编程能能力以及视频流硬件解码能力等特点。

同时内置了基于Linux操作系统+百度深度学习平台-飞桨（Paddle）定制的深度学习软核，深度兼容百度大脑模型资源与工具平台（EasyDL/AIStudio），可高效、快速的实现模型的训练-部署-推理等一系列流程，极大降低了开发验证、产品集成、科研教学、项目部署的门槛。

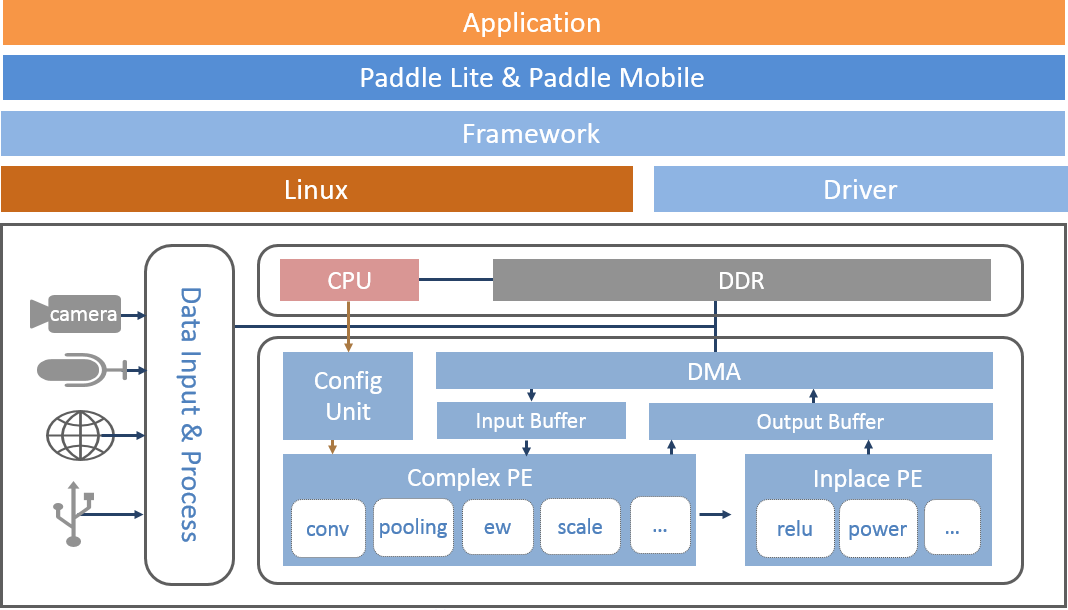

软核简介



如何用Paddle模型开发应用？

1.模型获得

目前Paddle-Mobile仅支持Paddle训练的模型。如果你手中的模型是不同种类的模型，需要进行模型转换才可以运行。验证过的网络包含resnet、Inception、ssd、mobilenet等。

训练模型:
如果您没有模型，可以使用sample中的模型，或自己训练模型。
1.通过PaddlePaddle开源深度学习框架自己训练模型；
2.通过AI Studio平台训练模型；
3.可以在EasyDL等平台上传标注数据，训练模型；
转换模型:
1.如果您已有caffe模型，我们提供了相应的转换工具，帮助转为Paddle模型。
2.如果您已有Tensorflow模型，我们提供了相应的转换工具，帮助转为Paddle模型。

2.连接视频数据源

FZ3提供多种视频输入硬件接口，支持多种协议输入图像数据作为数据源。包括bt1120、usb、mipi、GIGE
等协议。
1.usb协议视频数据输入：
可以选择uvc usb摄像头作为视频源。插入usb摄像头到FZ3 的usb接口
2.bt1120协议视频数据输入：
可以选择海思具有bt1120视频数据输出的网络摄像头，通过fpc排线连接FZ3的BT1120接口，具体针脚的定义可参考硬件说明。
3.mipi协议视频数据输入：
可以选择适配好的mipi摄像头作为视频源，通过fpc连接FZ3的mipi接口。
4.GIGE协议视频数据输入：
可以选择支持linux系统的GIGE相机，并联系我司进行相机官方sdk的适配，硬件连接FZ3的网口。

3.加载驱动

使用FZ3的加速功能，预测库会把计算量大的op通过驱动调用fpga进行运算。运行自己的应用前需要加载驱动，编译好的驱动位于/home/root/workspace/driver目录，提供无日志输出和有日志输出两个版本。
加载驱动

insmod /home/root/workspace/driver/fpgadrv.ko

rmmod /home/root/workspace/driver/fpgadrv.ko

1.在系统中添加自启动脚本

// 打开启动目录
cd /etc/init.d/
// 新建启动脚本并编辑，名称可以自定义
vim eb.sh
脚本内容
chmod +x /home/root/workspace/driver/fpgadrv.ko insmod /home/root/workspace/driver/fpgadrv.ko

2.建立软链接

cd /etc/rc5.d/
ln -s /etc/init.d/eb.sh S99eb

3.更改脚本权限

chmod +x /etc/init.d/eb.sh reboot

set(PADDLE_LIB_DIR "${PROJECT_SOURCE_DIR}/lib" )
set(PADDLE_INCLUDE_DIR "${PROJECT_SOURCE_DIR}/include/paddle-mobile/" )

include_directories(${PADDLE_INCLUDE_DIR}) LINK_DIRECTORIES(${PADDLE_LIB_DIR})
...
target_link_libraries(${APP_NAME} paddle-mobile)

2.添加模型
拷贝自己训练的模型到您的工程中
3.添加预测数据源
可以选择图片，摄像头数据作为预测数据源，使用摄像头需要插入相应的摄像头。

USB摄像头
1）插入摄像头后，通过ls /dev/video* 查看设备接入情况。通过会显示如下：

/dev/video0 /dev/video1 /dev/video2
/dev/video2为usb摄像头v4l2输出yuv数据，当应用提示找不到设备时，可以修改src/video_classify.cpp或者
src/video_detection.cpp。 通过/home/root/workspace/tools下video工具检测摄像头联通性
// src/video_classify.cpp 169行config.dev_name = "/dev/video2";

2）另外可以修改摄像头分辨率

// src/video_classify.cpp 170行
config.width = 1280;
config.height = 720;

3）运行video工具

//读取usb摄像头，采集一张图片保存到本地
cd /home/root/workspace/tools/video
./v4l2demo -i /dev/video2 -j -n 1
//如有疑问，查看帮助
./v4l2demo -h

执行程序后在build目录下会生成jpg文件，可以查看图片否正确。如果没有生成图片，检测是否识别到USB设备。
bt1120 ipc摄像头
FZ3通过bt1120协议接收原始数据进行推理后，可以把结果通过串口或spi传回ipc（bt1120、串口、spi
接口定义参考硬件说明）。可以在图片帧的像素数据中携带帧编号。
插入摄像头后，通过/home/root/workspace/tools下video工具检测摄像头联通性

1)查看设备，正常情况下设备为/dev/vide01

ls /dev/video*
/dev/video0	/dev/video1

media-ctl -v --set-format '"a0010000.v_tpg":0 [RBG24 1920x1080 field:none]'

3）运行video工具

//读取BT1120摄像头，采集一张图片保存到本地cd /home/root/workspace/tools/video
./v4l2demo -i /dev/video1 -j -n 1
//如有疑问，查看帮助
./v4l2demo -h

执行程序后在build目录下会生成jpg文件，可以查看图片否正确。如果没有生成图片，检测bt1120连接线是否正确。
4.调用预测库加载模型和使用预测数据
初始化模型

Predictor _predictor_handle = new Predictor();
_predictor_handle->init(model, {batchNum, channel, input_height, input_width}, output_names);

准备数据
1.缩放图片到指定的大小。如果网络只能固定大小输入，需要缩放到网络输入大小。
2.图片预处理（减均值、转浮点、归一化等）.
3.产出数据，由于FZ3使用的NHWC格式，通常视频过来的数据就是NHWC格式，就不需要NHWC->NCHW转换。预测数据
调用API的predict接口，传输处理好的数据，获取预测结果

bool predict(const float* inputs, vector &outputs,vector > &output_shapes);

更多说明请点击了解:
/product/mys-czu3eg.htm
看到这里，你是否已经掌握了用完美体育·（中国）手机网页版FZ3深度学习卡+百度飞桨（Paddle）模型来打造你的各种应用？
实际应用场景参考：



本文来自完美体育·（中国）手机网页版科技，原文地址： /customerService/resource-list.asp?id=549，转载请注明出处。
