应用开发笔记 |MYD-YA157C-V2开发板WIFI&BT 模块的移植

本次开发笔记主要内容是 WIFI&BT 模块、SDIO WIFI 模块的移植和测试。

1.硬件资源

• SDIO WIFI 模块

• USB-TTL 模块

2.软件资源 Linux 5.4.31

3.环境准备

• Linux 虚拟环境

• 安装好 SDK

4.操作步骤

4.1.移植 AP6212

这个移植一般分两步，设备树配置硬件信息和拷贝 wifi 固件到系统。

1) 设备树配置 wifi 硬件信息

351 /* Wifi */

352 &sdmmc3 {

353    arm,primecell-periphid = <0x10153180>;

354 pinctrl-names = "default", "opendrain", "sleep";

355    pinctrl-0 = <&sdmmc3_b4_pins_a>;

356    pinctrl-1 = <&sdmmc3_b4_od_pins_a>;

357    pinctrl-2 = <&sdmmc3_b4_sleep_pins_a>;

358    non-removable;

359    st,neg-edge;

360    bus-width = <4>;

361    vmmc-supply = <&v3v3>;

362    mmc-pwrseq = <&wifi_pwrseq>;

363    #address-cells = <1>;

364    #size-cells = <0>;

365    keep-power-in-suspend;

366    status = "okay";

367

368 brcmf: bcrmf@1 {

369 reg = <1>;

370 compatible = "brcm,bcm4329-fmac";

371 };

372 };

这里分别对几个关键设备树语法进行说明.

• non-removable:表示不能进行热插拔，设备一直连接(比如 eMMC)，因为板载的 AP6212 一直连接，所以需要此属性，假如是 SDIO WIFI 模块则不需要配置。
• bus-width = <4>：数据总线位
• vmmc-supply：指向 regulator 设备树节点
• mmc-pwrseq：指定电源上电顺序
• keep-power-in-suspend：表示待机时不掉电
• mmc 控制器存在子节点时，必须指定下面两个选项
• #address-cells 值必须是 1
• #size-cells 值必须是 0 其中 MMC 子节点属性 reg 该值必须是 0~7，其中 0 表示 SD 卡，1~7 表示 SDIO 设 备比如 SDIO 接口的 WIFI 芯片。

2）配置内核

在内核目录运行 make menuconfig(先确认对应的 ARCH 是否是 arm)，检查对应的配 置选项。Networking support->Wireless->cfg80211 - wireless configuration API 配置为

Device Drivers->Network device support->Wireless LAN->Broadcom FullMAC WLAN driver

图 4-2.无线网络硬件 MAC 配置

3）编译并更新

编译内核模块和设备树(详情请参考 UDG 手册)，然后更新到开发板上面，在终端中 输入命令检查 brcmfmac 驱动模块有没有加载。root@myir:/# lsmod | grep brcm brcmfmac 258048 0 cfg80211 585728 1 brcmfmac brcmutil 16384 1 brcmfmac

4）驱动加载

当加载完成后，还需要加载固件，一般是驱动中断方式向系统文件申请固件，然后系 统文件把固件拷贝到内核 firmware buf，然后内核读取 wifi 固件并通过 SDIO 写入芯片内 部，这个固件路径一般是在内核定义好，也可以直接通过传入参数修改固件路径。默认固 件路径是/lib/firmware/brcm。

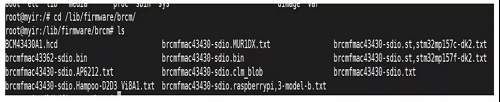

图 4-3.WIFI 固件路径

AP6212 模组 wifi 需要加载的固件为：brcmfmac43430-sdio.bin /brcmfmac43430- sdio.myir,stm32mp157c-ya157c-v2.txt/brcmfmac43430-sdio.clm_blob 蓝牙需要加载的固件：BCM43430A1.hcd5）wifi 测试过程 Wifi 测试详情请参考《MYD-YA157C_Linux 软件评估指南》。4.2.SDIO WIFI 移植和测试SDIO WIFI 模块移植一般也是分两步，设备树配置硬件信息，因为这个 SDIO WIF 用 的 TF 卡接口，所以 SDMMC1 设备树不需要配置什么，默认就可以。然后拷贝 SDIO WIFI 对应的固件到/lib/firmware/brcm。

1) 内核驱动配置

在内核目录运行 make menuconfig 确认对应的 SDIO WIFI 配置信息。Networking support->Wireless->cfg80211 - wireless configuration API->[*] enable powersave by default

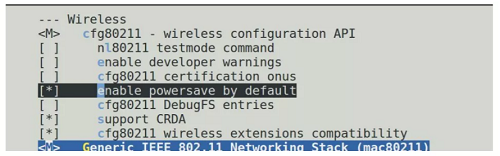

图 4-4.无线网络管理

Device Drivers->Network device support ->Wireless LAN-> [*] SDIO bus interface support for FullMAC driver

图 4-5.SDIO bus 接口支持

2) 查看接口

编译内核模块和设备树，然后更新到开发板上面，ifconfig -a 查看网络。

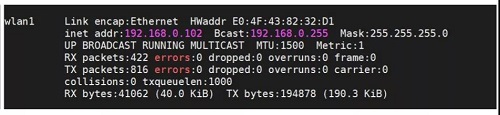

图 4-6.wlan1 网络

3) wifi 测试过程

root@myir:~# wpa_passphrase "TP-LINK_D87A" > wifi.conf

wangsuna123

root@myir:~# wpa_supplicant -B -c wifi.conf -i wlan1

Successfully initialized wpa_supplicantroot@myir:~# [ 241.197380] IPv6: ADDRCONF(NETDEV_CHANGE): wlan1: link becomes ready

root@myir:~#

root@myir:~# udhcpc -i wlan1

udhcpc: started, v1.29.3

udhcpc: sending discover

udhcpc: sending select for 192.168.0.102udhcpc: lease of 192.168.0.102 obtained, lease time 7200

/etc/udhcpc.d/50default: Adding DNS 192.168.1.1

/etc/udhcpc.d/50default: Adding DNS 192.168.0.1

root@myir:~# echo "nameserver 114.114.114.114" > /etc/resolv.conf

root@myir:~# ping www.baidu.com

PING www.a.shifen.com (14.215.177.39) 56(84) bytes of data.

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=1 ttl=53 time=28.5 ms

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=2 ttl=53 time=36.6 ms

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=3 ttl=53 time=34.8 ms
