Z-turn Lite IO Cape

Z-turn Lite IO Cape

Z-turn Lite IO Cape 是一款为Z-turn Lite Board 设计的 IO 扩展板，扩展出的接口有HDMI，普通 IO，LCD，摄像头接口，可以帮助您在Z-turn Lite Board 上实现更多应用。

点击淘宝购买





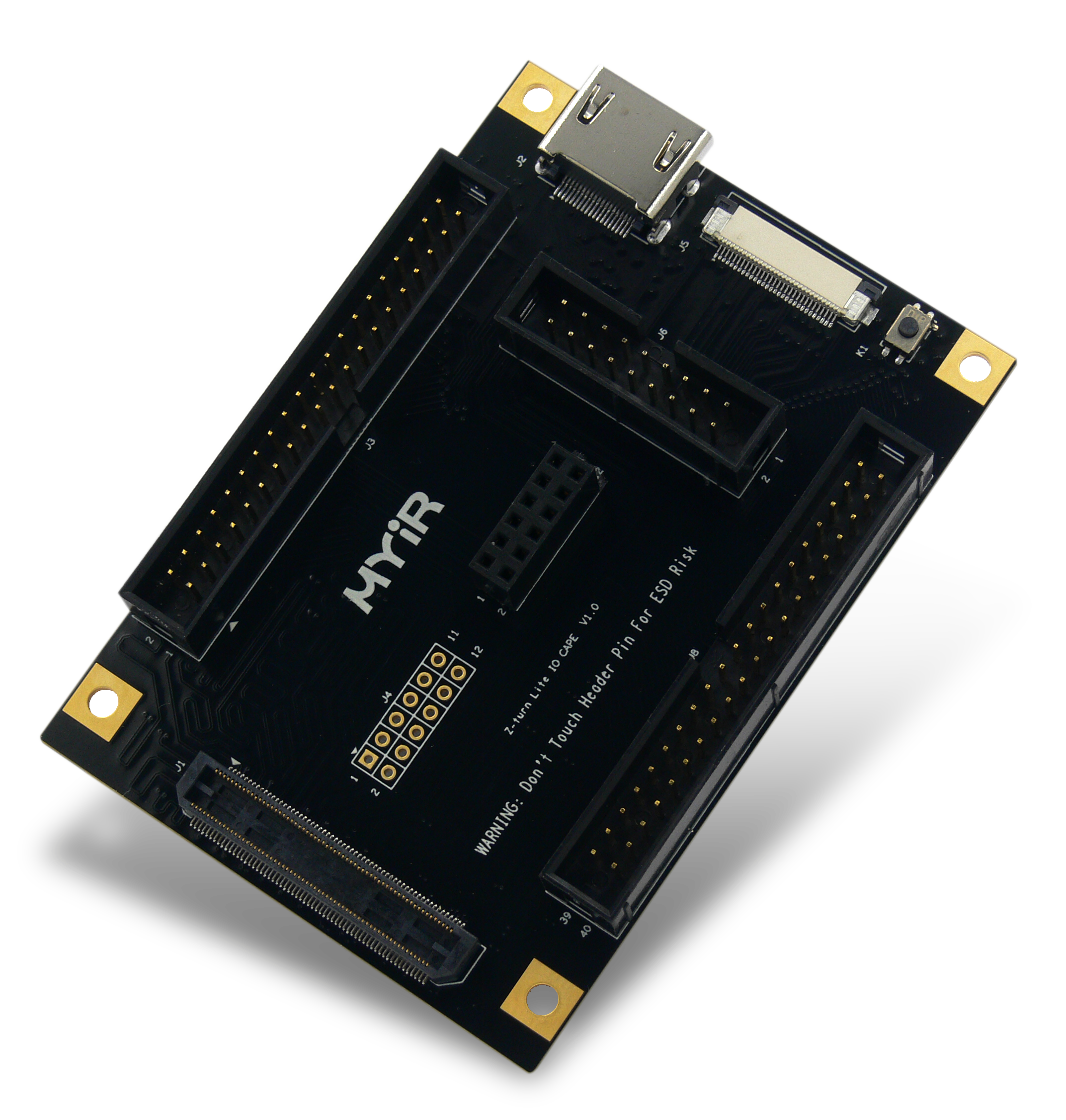

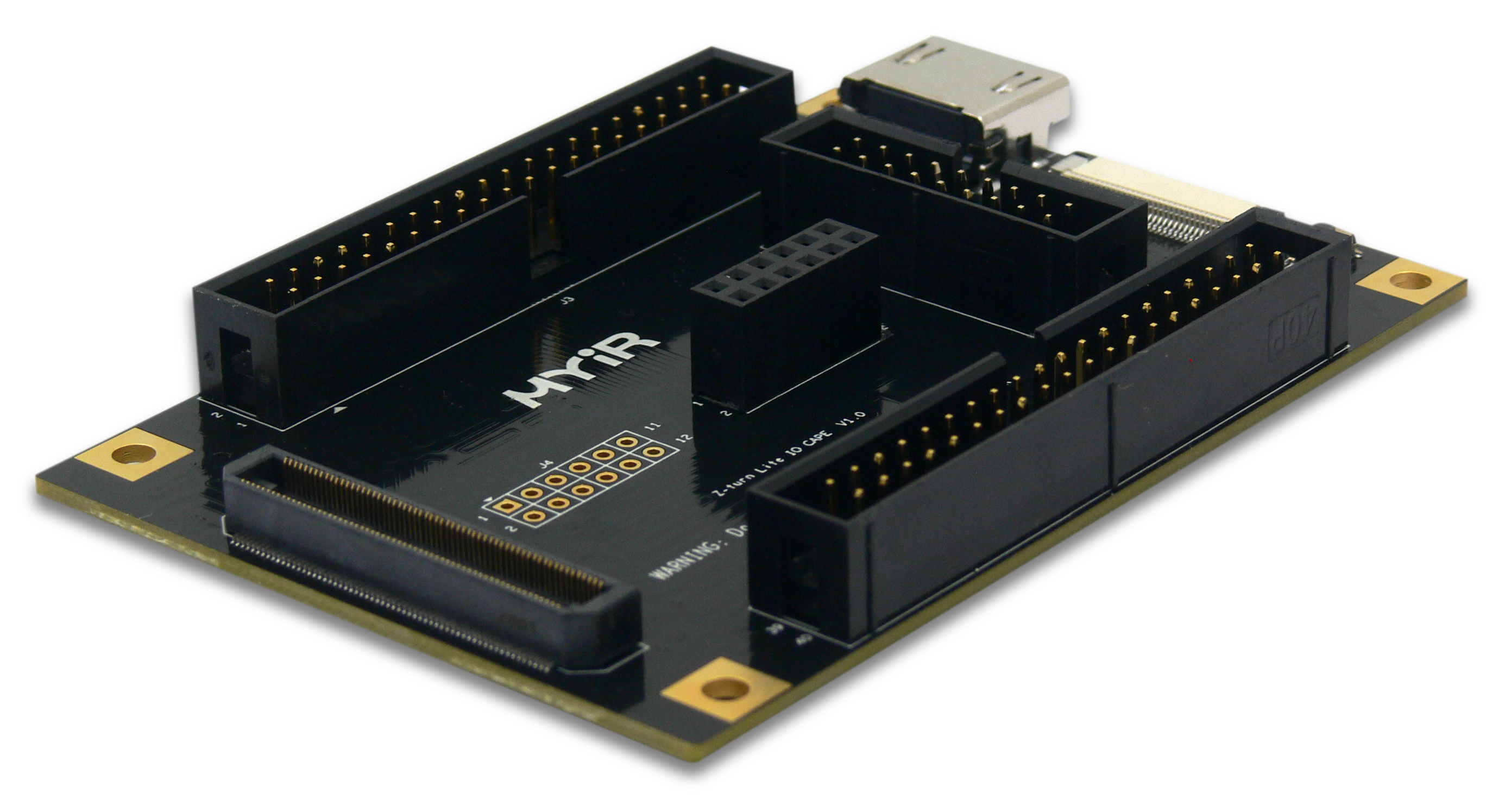

图1 Z-turn Lite IO Cape

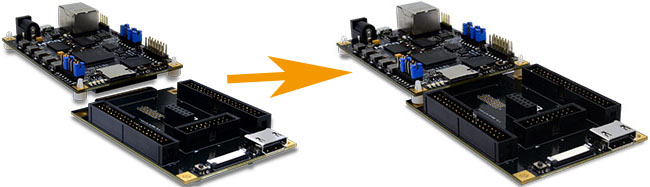

 使用图例

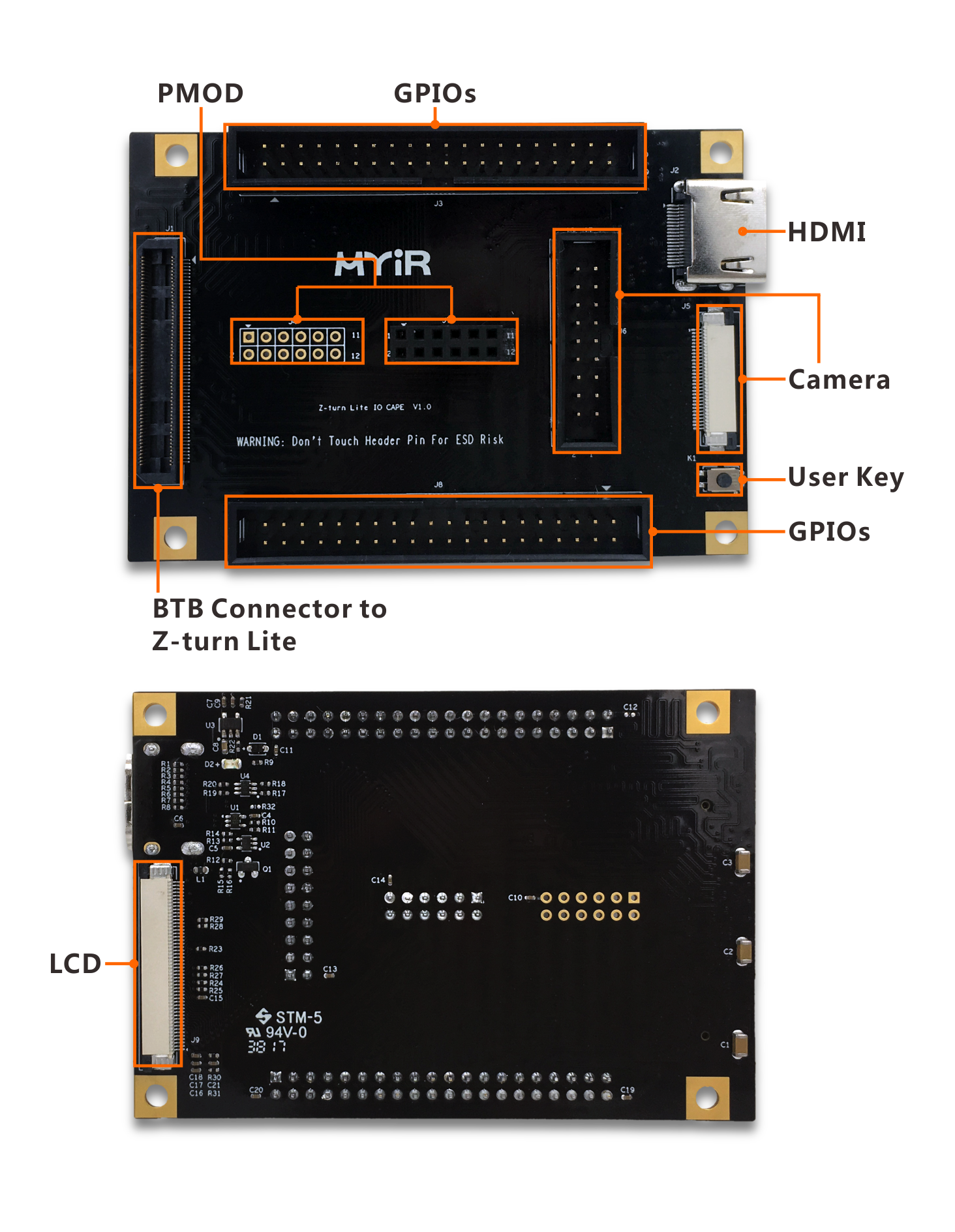

 接口说明





 硬件参数

项目	参数
40PIN IO扩展接口	两个2.54mm间距的2*20-pin 扩展连接器 J3与Camera(J5&J6)/pmod(J4&J7)复用，J8与LCD(J9)复用
LCD 触摸屏	支持0.5mm间距50pin FPC连接器，支持完美体育·（中国）手机网页版7寸电容触摸屏
摄像头接口	Dvp摄像头接口：同时支持2.54mm间距的2*9-pin母座以及30-pin FPC连接器，支持完美体育·（中国）手机网页版的coms摄像头
Pmod	2个Pmod接口，可连接Xilinx标准的Pmod模块
HDMI 接口	1个，支持输入或者输出（最高支持1080p分辨率），完美体育·（中国）手机网页版提供HDMI和LCD显示的参考设计，所有IP核均为Xilinx提供，没有额外license限制，提供Vivado工程和Sdk测试程序以及Linux驱动 （目前只提供720p的demo，1080p正在内测中，后续更新）
尺寸	91mm x 63mm
输入电源	5V/1A，3.3V/1A

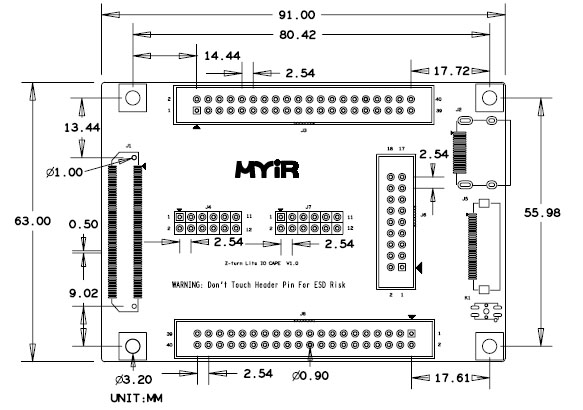

 机械尺寸



 支持产品列表

NO	产品名称	产品型号	备注
1	Z-turn Lite	MYS-7Z007S-C-S MYS-7Z010-L-C-S
2	Z-turn Lite Kit	MYS-7Z007S-C MYS-7Z010-L-C
3	7寸电容触摸屏	MY-TFT070CV2
