Versatile Express处理器子板

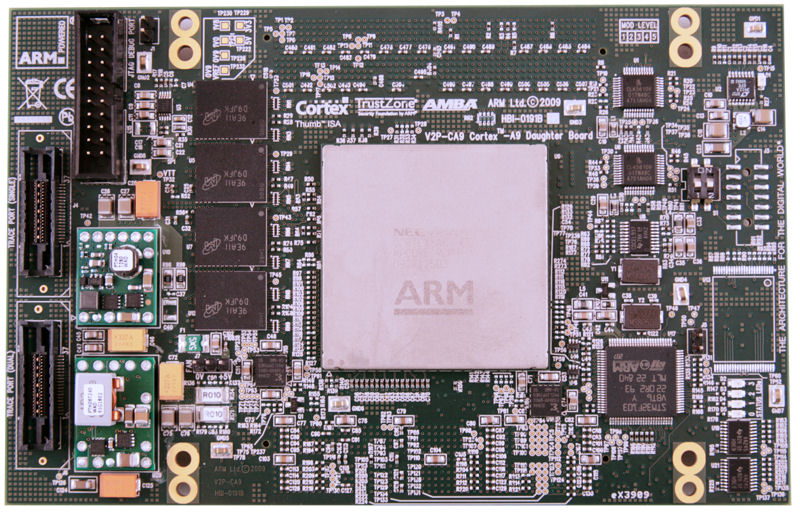

ARM Versatile Express处理器子板

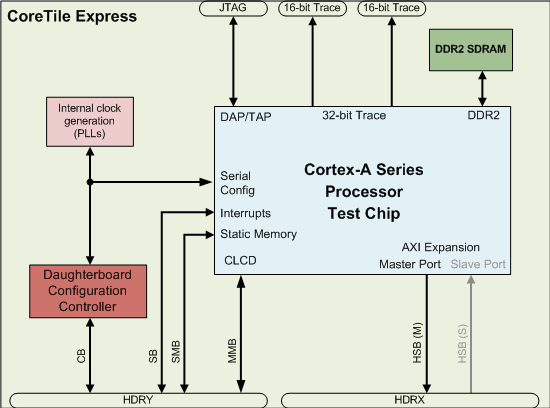

CoreTile Express 板在 Versatile™ Express 开发系统中提供主系统 CPU。CoreTile 必须与提供电源、配置和外设连接的主板 Express uATX 板配对使用。

处理器子板 Express 板与 Versatile 产品系列中的前代产品的不同之处在于，其内存和 LCD 控制器等高带宽外设是与 ARM 处理器一起在测试芯片中实现的。这会显示提升性能，使系统更适合进行软件基准测试并完全能运行 Debian Linux 等桌面操作系统。

处理器子板 Express 系列支持的 ARM 处理器有：

• Cortex™-A15 MPCore
• Cortex-A9 MPCore
• Cortex-A5 MPCore

  为什么要使用 Versatile Express处理器子板

• 定制设计的测试芯片
• JTAG 和 SWD 调试连接
• 嵌入式跟踪功能
• 片上 DDR2 和 LCD 控制器最大程度提升系统数据吞吐量
• 板载 DDR2 SDRAM
• 附加逻辑子板具有 AXI 总线，可进行自定义 IP 开发

  规格

处理器子板名称	处理器子板 Express A15x2	处理器子板 Express A9x4	处理器子板 Express A5x2
处理器子板名称（简称）	V2P-CA15x2	V2P-CA9x4	V2P-CA5x2s
部件号	V2P-CA15-0237A	V2P-CA9-0301A	V2P-CA5-0305A
PCB 号	HBI-0237	HBI-0191	HBI-0225
数据表	数据表	数据表	数据表
手册	未提供	用户手册	用户手册
CPU 类型	Cortex-A15™ MPCore™	Cortex-A9 MPCore	Cortex-A5 MPCore
CPU 数量，速度	双核，1.2GHz	四核，400MHz	双核，100MHz
CPU 版本	r0p0	r0p1	r0p1-RC0
协处理器	NEON™	NEON	NEON
L1 高速缓存 I/D	32KB/32KB	32KB/32KB	32KB/32KB
L2 高速缓存	1MB	512KB	256KB
TCM	N/A	N/A	N/A
SRAM（片上）	64KB，64 位	16KB，64 位	64KB
SDRAM	2GB DDR2，32 位	1GB DDR2，32 位	1GB DDR2 SODIMM
SDRAM 速度	400MHz	266MHz	120MHz
AMBA 总线类型	AXI	AXI	AXI
内部 AMBA 总线速度	600MHz	200MHz	100MHz
外部 AMBA 总线速度	50MHz (M)	50MHz (M)、30MHz (S)	40MHz (M)、40MHz (S)
嵌入式跟踪	16/32 位，PTM，ETB (4KB)	16/32位，PTM，ETB (8KB)	ITM，ETB (8KB)
调试连接	JTAG 和 SWD，20 针 DIL	JTAG 和 SWD，20 针 DIL	JTAG 和 SWD，20 针 DIL
