ARM® Cortex®-M原型系统 MPS2+

Cortex-M Prototyping System +

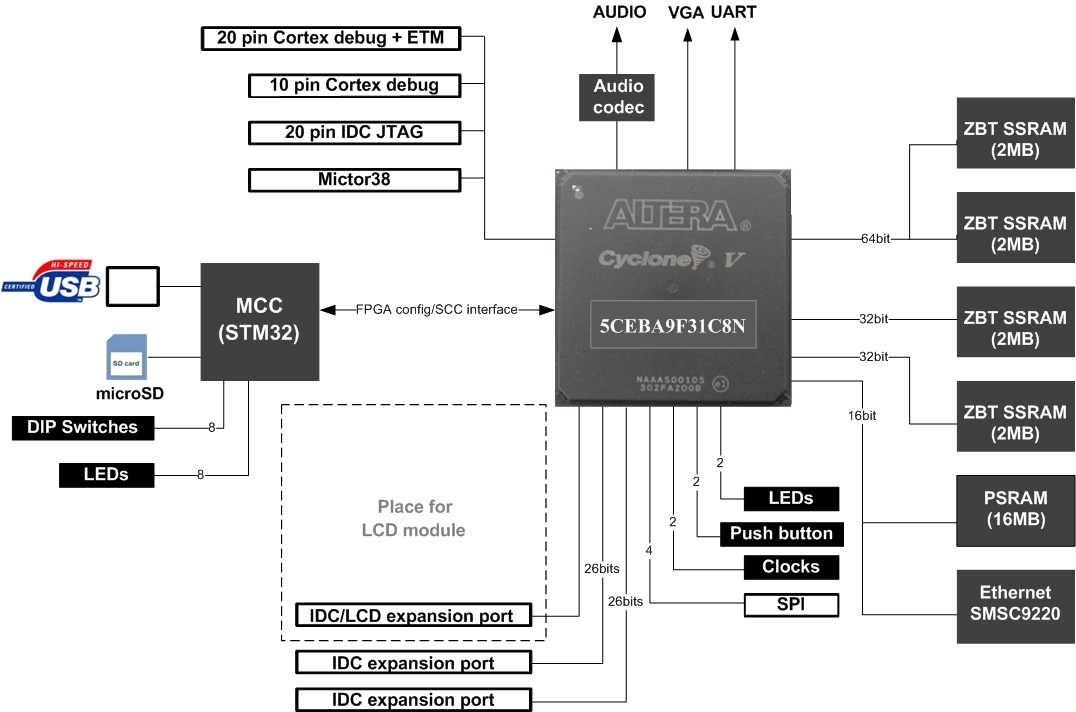

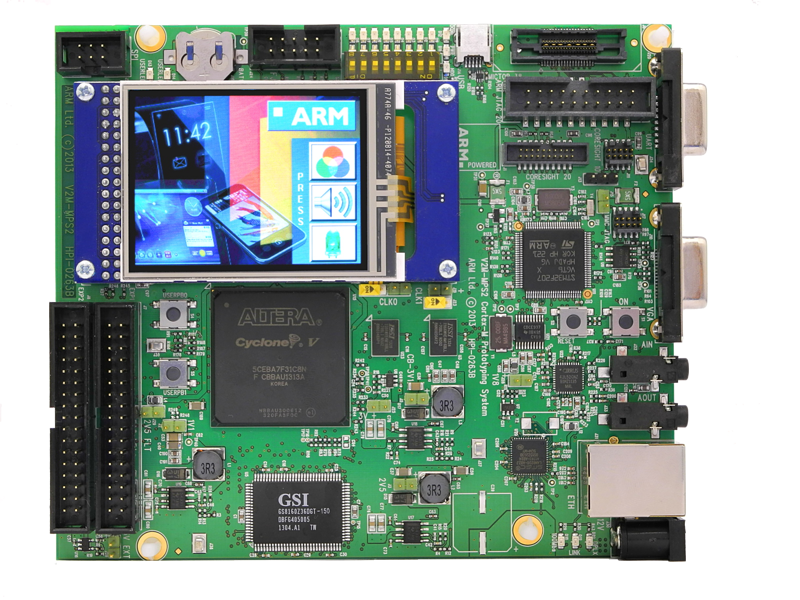

ARM® Cortex®-M原型系统 MPS2+，为Cortex-M 系列微处理器设计的原型验证评估系统，包含最新的Cortex-M7 及Cortex-M23、Cortex-M33系列， 它是一个经济实惠的主板，作为ARM®Versatile™Express系列开发板的一部分。他们提供两种FPGA的选择，用于原型设计基于Cortex-M的设计和一系列不同的调试选项。它提供了一系列实用的外设，包括PSRAM，以太网，触摸屏，音频，VGA，SPI和GPIO。 它提供了所有Cortex-M处理器的固定加密FPGA实现。
该产品支持Cortex-M0设计入门，并包含一个使用Cortex-M设计套件（CMSDK）外设的示例设计，可供用户在其设计中使用。 它是基于Cortex-M的设计的评估和FPGA原型设计的理想平台。 要使用此功能，需要启用工具功能的免费许可证。
这些平台支持使用mbed进行在线软件开发，用于完整的Cortex-M系列。
该产品还支持Cortex-M的IoT子系统。 该子系统与MPS2上的外设相结合，提供了一个软件开发平台，用于对mbed支持的IoT子系统进行评估。

Board name (short)	MPS2+
Part number	V2M-MPS2-0318C
PCB number	HBI-263C
Datasheet	Cortex-M Prototyping System+ Datasheet
Manuals	Technical Reference Manual
FPGA capacity	300K LE
Form factor	160x120cm
SRAM	8MB single cycle SRAM
	16MB PSRAM
Video	QSVGA touch screen panel
	4bit RGB VGA connector
Audio	Audio Codec
Debug	ARM JTAG20 connector
	ARM parallel trace connector (MICTOR38)
	20 pin Cortex debug connector
	10 pin Cortex debug connector
	ILA connector for FPGA debug
Expansion	GPIO
	SPI

Application Note	AN382	AN383	AN384	AN385	AN386	AN387	AN500	AN519	AN505
CPU	M0	M0+	M1	M3	M4	M0 Design Start	M7	M23	M33
CPU revision	r0p0	r0p1	r1p0	r2p1	r0p1	r0p0	EACr0p1	r1p0	r0p1
Number of Cores	1	1	1	1	1	1	1	1	1
System Frequency	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	20MHz
Documentation	AN382	AN383	AN384	AN385	AN386	AN387	AN500	AN519	AN505
JTAG	Y	Y	Y	Y	Y	N	Y	Y	Y
Trace	N	N	N	4bit	4bit	N	16bit Instr & Data ETM CoreSight SoC-400	4bit	4bit
PSRAM	Y	Y	Y	Y	Y	Y	Y	Y	Y
SSRAM	Y	Y	Y	Y	Y	Y	Y	Y	Y
Ethernet	Y	Y	Y	Y	Y	Y	Y	Y	Y
Audio	Y	Y	Y	Y	Y	Y	Y	Y	Y
VGA	Y	Y	Y	Y	Y	Y	Y	Y	Y
Touch Screen	Y	Y	Y	Y	Y	Y	Y	Y	Y
SPI	Y	Y	Y	Y	Y	Y	Y	Y	Y
GPIO	Y	Y	Y	Y	Y	Y	Y	Y	Y

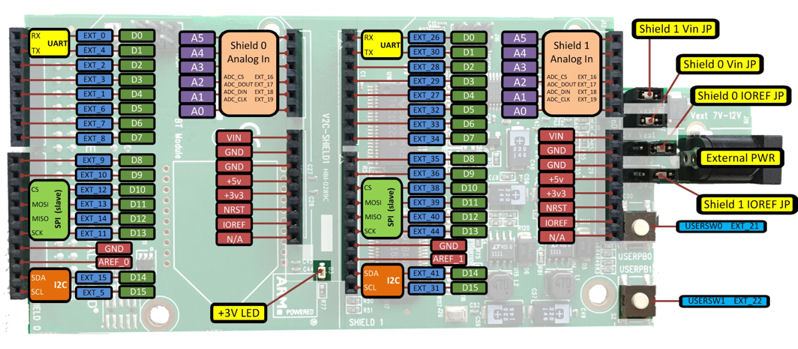

The MPS2+平台通过使用Arduino板的ARM适配器来支持Arduino®扩展。 这是一个扩展板，可插入MPS2 +上的GPIO连接器，并允许您连接多达2个Arduino扩展，从而打开了扩展选项的世界。 应用笔记AN502详细介绍了它的工作原理。

Cortex-M 原型系统支持KEIL MDK 和ARM DS-5 ，还支持mbed (Classic)下的平台开发。
