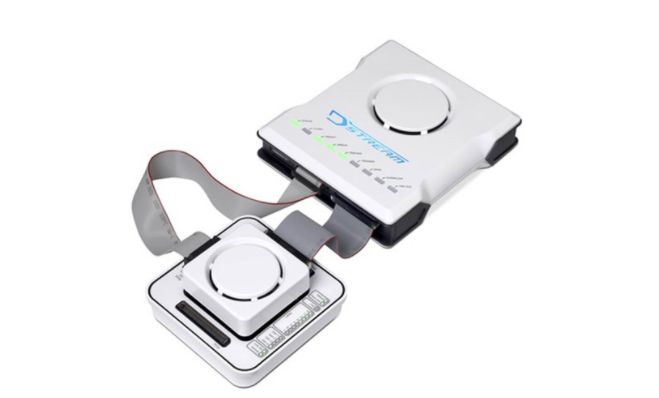

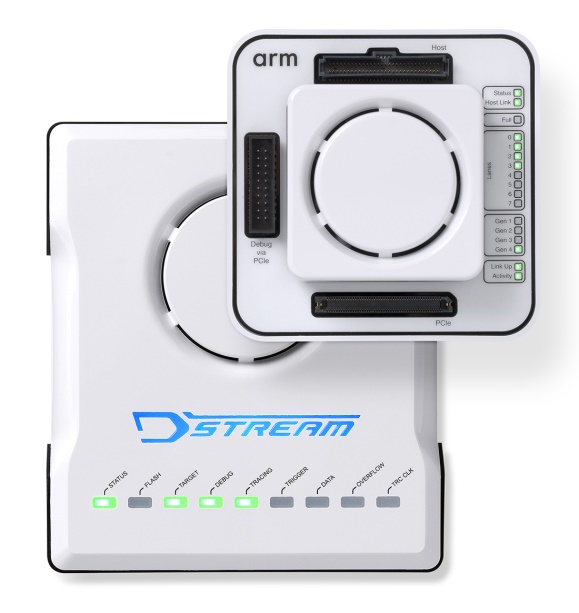

DSTREAM-XT仿真器





DSTREMA-XT是一款高性能仿真器,通过PCIe接口进行调试以及追踪处理,与采用并行设计的追踪接口的设备相比,节省了从SOC引出的功能引脚数,用更少的资源实现了相同的功能。这有助于Arm调试器通过 JTAG、SWD或 PCIe 进行调试,并同时以高达 64 Gbps 的速度收集高度详细的指令和数据跟踪。


特点和优势


  • 最强大的调试适配器

最大支持4096个coresight设备,支持最大4通道的PCIe Gen4或者最大8通道的PCIe Gen3,提供高达64Gbps的总追踪带宽。

  • 深度跟踪历史

16GB DDR4 追踪缓存,用于记录深入的跟踪历史。

  • 专为Arm DS工具打造

DSTREAM-XT和Arm Development Studio是完美结合,DSTREAM-XT支持访问强大的 Arm Development Studio功能,例如自动检测 SoC 组件的能力等。



更多功能


  • 更快的调试

代码下载速度高达12 MB/S,最大JTAG时钟为180MHz,SWD速率高达125MHz,大大缩短了单核或多核设备的调试周期

  •  更高的跟踪带宽

捕获广泛的跟踪数据,支持最大单速率16 Gbps和总带宽 64 Gbps

  • 远程主机连接

远程千兆以太网或 USB 3.0 主机连接,可远程和快速访问

  • 无供应商锁定

开发人员可以自己选择使用工具,因为产品的灵活架构可以支持各种第三方 IP 和调试器     CoreSight 跟踪宏单元

与复杂的 SoC 配置配合使用,以在 Arm CoreSight 宏单元(例如 ETM、PTM、ITM 和 STM)中捕获跟踪数据

  •   Arm 处理器支持

DSTREAM-XT支持基于所有Arm处理器的硬件目标,并支持CoreSight跟踪


产品规格

PCIe 规格

PCIe Gen 3 / Gen 4

单通道带宽速率

高达 16 Gbps

总带宽速率

高达 64 Gbps

通道数量

最大4通道的PCIe Gen4 或者 最大8通道的PCIe Gen3

JTAG/SWD 信号电压

1.2V 至 3.3V 可由目标配置

最大JTAG时钟

180MHz

支持的宏单元

CoreSight 跟踪,例如 ETM、ETB、STM、ITM

目标连接器

x1/x4/x8 PCIe Card Slot, up to x16 PCIe Card Edge, mini PCIe Card Slot, M.2 and OCulin

软件要求

Arm Development Studio 2021-1以上版本



配置清单:

  • 98-way PCIe cable
  • Card Edge Adapter x1
  • Card Edge Adapter x4
  • Card Edge Adapter x8
  • Card Slot Adapter x16
  • USB 3.0 and GbE cables
  • JTAG 20 and CoreSight™ 10/20 ribbon cables
  • Adapters for TI-14 and MICTOR 38 connectors
