DSTREAM-HT仿真器

深圳市完美体育·（中国）手机网页版科技有限公司是arm公司官方授权全线工具产品代理商， 提供ARM公司原装正版开发工具（包括本产品DSTREAM）的销售服务，以及arm工具产品的市场推广、产品更新、技术支持和售后服务。
概念：该产品官方名称为DSTREAM-HT仿真器，配合arm DS-5可对所有的ARM内核芯片进行开发。
相关： DSTREAM系列仿真器比较区别，ARM授权证明，完美体育·（中国）手机网页版典型客户。

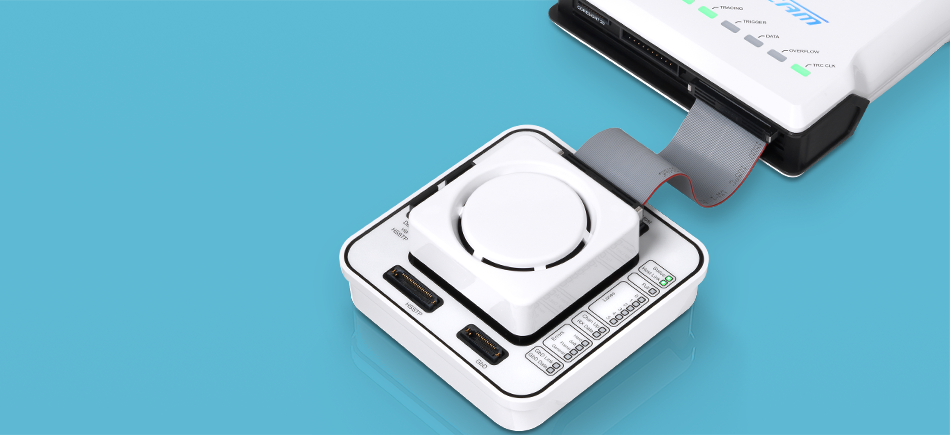

DSTREAM-HT是一款高速占用引脚少的仿真调试器

更快速更少的引脚：非常适合收集大量追踪数据，其中SoC引脚数排除了并行追踪。捕获多个高速串行追踪通道（HSSTP）以启用软件分析。

• 快速的数据传输：高达12.5 Gbps的单通道线路速率（60 Gbps组合通道速率），可配置和捕获CoreSight和自定义IP设备的详细追踪信息；
• 更少的追踪引脚：在单通道上 -  2个引脚 -  HSSTP可以以与16引脚并行追踪端口相当的速率传输追踪数据；
• 支持多种协议：支持Arm HSSTP和Marvell®SETM；
• 可编译的IO：用户I / O端口提供脚本功能和8个数字I / O引脚，以实现自动化测试和验证工作流程；
• 丰富的调试功能：添加设备特定寄存器，查看指令和数据追踪历史记录，自定义设备特定寄存器的连接，使目标无法复位等等。
• 更快速的调试速度：代码下载速度高达12 MB/S，JTAG速率高达180 MHz。SWD速率高达125MHz，可以大大缩短单核或多核设备的调试周期。
• 远程调试：远程千兆以太网或USB 3.0主机连接，可实现远程和快速访问。

• 基于CoreSight trace的Arm处理器调试与跟踪
• USB3.0和千兆以太网连接接口。
• 8GB大小的缓冲区。
• 可定制以支持ASIC
• 代码下载速度高达12MB/S
• 最多支持1022个coresight设备
• 灵活的追踪时钟定位
• 遥控目标设备复位
• 设备启动和测试实用程序
• 支持第三方IP和调试器的灵活架构

Debug 协议	Arm HSSTP, Marvell SETM
单道速率带宽	12.5 Gbps
高速串行追踪带宽	60 Gbps
通道数	1到6路
JTAG/SWD信号电压	1.2V-3.3V 由目标板配置
最大的JTAG时钟速率	180MHZ
支持的Macrocell	CoreSight Trace for example ETM, ETB, STM, ITM
目标板连接头	40路SAMTEC ERF8（调试和跟踪） Arm 20 pin
软件要求	Arm Development Studio

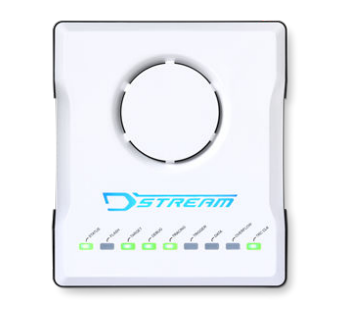

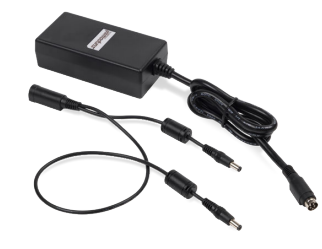

DSTREAM x1	HSSTP Trace probe x1	电源适配器 x1	60 pin AUX主机端口线缆 x1
coresight 10/20 pin 0.05英寸间距线缆 x1	coresight 20通道0.05英寸间距线缆 x1	JTAG 20通道 0.1英寸间距线缆 x1	HSSTP 40通道 同轴缆线 x1
TI 14通道JTAG转接头	MICTOR 38路4位适配器 x1	网线 x1	usb3.0线缆 x1

*以上配件图片仅供参考，如有更新以实物为准

更多产品信息请参考：
DSTREAM-HT使用手册      DSTREAM-HT 接口说明文档
