Versatile Express逻辑子板

ARM Versatile Express逻辑子板

逻辑子板 Express 是主板 Express (V2M-P1) 板的一系列插件型子板。两者都是 ARM 开发板 Versatile™ Express 系列的一部分。逻辑子板可用于两种用途：

• 与 ARM 处理器一起对自定义 ASIC IP 建立原型和进行验证
• 作为软宏模型 (SMM) 的基础硬件

有两种可用的逻辑子板 Express 板。两者均基于 Xilinx FPGA：

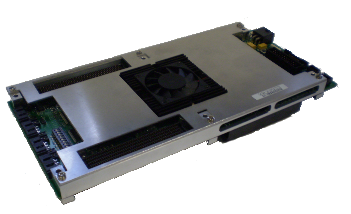

• 逻辑子板 Express 3MG - 单 Virtex-5 FPGA

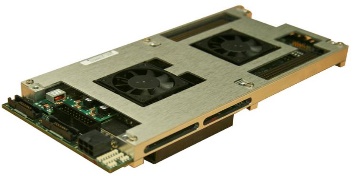

• 逻辑子板 Express 13MG - 双 Virtex-6 FPGA
• 逻辑子板 Express 20MG - 单 Virtex-7 FPGA

对于 IP 原型设计，开发人员应根据所需的 FPGA 资源量和向上 IO 扩展量进行选择。

  为什么要使用 Versatile Express逻辑子板

• 具有快速编程和重新配置机制的 FPGA 开发子系统

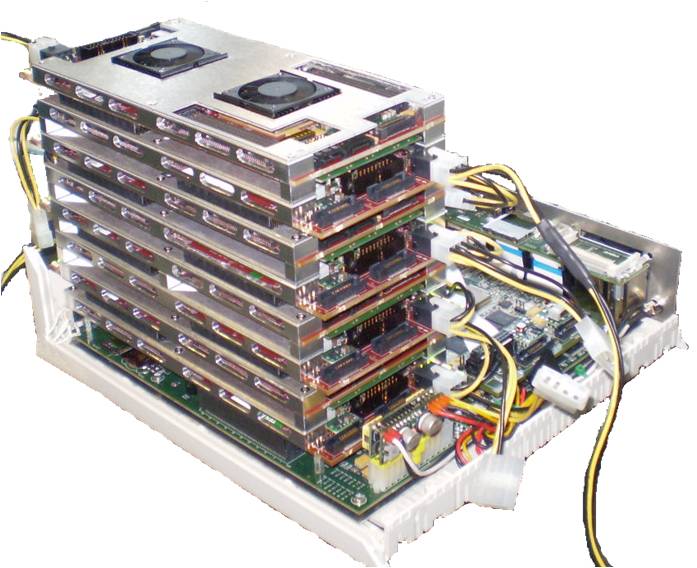

• 板可以堆叠，因而可以增量方式扩展 FPGA 容量
• 支持自动化 FPGA 分区工具
• 在堆栈项部通过 Samtec 牛角连接器进行 IO 连接
• LTE-13MG 板附带示例 IO 扩展板设计方案
• 集成式逻辑分析器连接
• 板载的用户 ZBT RAM 可以对大型缓冲区或 L2 高速缓存等片上 RAM 块进行建模

  规格

逻辑子板名称	逻辑片 Express 20MG	逻辑片 Express 3MG	逻辑片 Express 13MG
逻辑子板名称（简称）	V2F-1XV7 或 LTE-20MG	V2F-1XV5 或 LTE-3MG	V2F-2XV6 或 LTE-13MG
部件号	V2F-1XV7-0313A	V2F-1XV5-0302A	V2F-2XV6-0304A
PCB 号	HBI-0247	HBI-0192	HBI-0217
数据表	数据表	数据表	数据表
手册	用户指南	用户指南	用户指南
FPGA 系列	Virtex 7	Virtex 5	Virtex 6
FPGA	XC7V2000T-CES	XC5VLX330	XC6VLX760 + XC6VLX550T
ZBT RAM	N/A	2×8MB、32 位	2×8MB、32 位
SDRAM	4GB DDR3 SODIMM（包括）	512MB DDR2 通过 PISMO2（可选）	4GB DDR2 SODIMM（包括）
可编程时钟	6	3	6（每个 FPGA 各 3 个）
用户开关	8 个 DIP 开关	8 个 DIP 开关	8 个 DIP 开关
用户 LED	9	8	18
PCIe 连接	4 个 Rx/Tx 通道（向上），4 个 Rx/Tx 通道（向下）	主板有 8 个 Rx/Tx 通道	8 个 Rx/Tx 通道（向上），8 个 Rx/Tx 通道（向下）
SATA 连接器	主机 + 设备，每个有 2 个 Rx/Tx 通道	主机 + 设备，每个有 2 个 Rx/Tx 通道	主机 + 设备，每个有 2 个 Rx/Tx 通道
HSSTP 连接器	N/A	6 个 Tx 通道	6 个 Tx 通道
更多向上 IO	440 单端信号 (HDRX/Y)	211 单端信号 (PISMO2)	520 单端信号 (HDRX/Y) 8× Rx/Tx MGT 通道
可与其他 LTE 堆叠	是，最多 8 个 LTE-20MG 板	否	是，最多 8 个 LTE-13MG 板
电源	由主板 + 12V DC PCIe 提供	由主板提供	由主板 + 12V DC PCIe 提供
