Versatile Express 主板

ARM Versatile Express主板

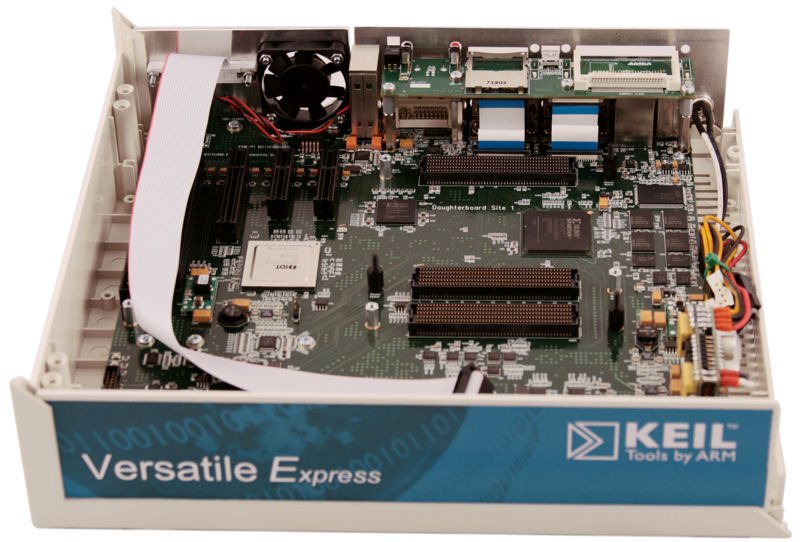

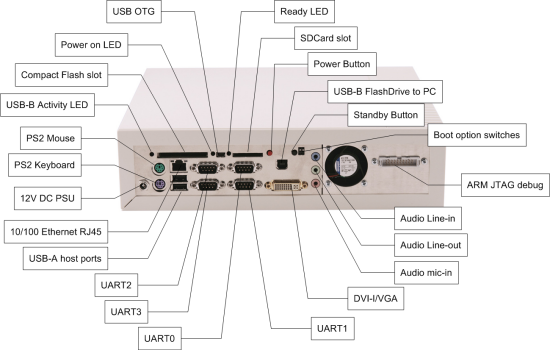

主板 Express uATX（或 V2M-P1）是 Versatile Express 系列中的第一款可用主板。它嵌在 uATX 大小的两件式漂亮塑料外壳内。活动式壳盖可以露出主板以便安装子板和连接测试设备。所有连接器和控制器都安装在后面板上。

此主板有两组子板牛角连接器。它必须始终与处理器子板 Express 或软宏模型子板配对使用以提供主系统处理器。可以添加可选的逻辑子板 Express 板以提供自定义 IP 开发和验证功能。

  为什么要使用 Versatile Express主板

• 配备各种有用的外设接口
• 适用于 Versatile Express 子板的拖放式 USB 驱动器配置机制
• 功能强大的启动监视器程序可以配置子板并启动应用软件映像
• 单元预先装载了 Debian Linux 安装程序
• 可以通过 RS232 端口远程控制系统电源并重置信号
• 紧凑独立的系统，携带方便并适合进行展示或客户部署

  规格

板名称	主板 Express μATX
板名称（简称）	V2M-P1
部件号	V2M-P1-0303A
PCB 号	HBI-0190
数据表	数据表
手册	用户手册
外形系数	uATX 位于两件式塑料外壳中
SRAM	32MB + 8MB
SDRAM	无
NOR 闪存	2x 64MB
PCI	4x 4 通道 PCIe 插槽
视频输出	DVI
音频	AC97  麦克风输入、线路输入/输出
以太网	10/100 RJ45
USB	2x 主机、1xOTG
串行	4x RS232/DB9
键盘/鼠标	2x PS/2
内存卡插槽	SD/MMC，CF
功率输入	12V DC
