7寸电阻触摸液晶屏MY-TFT070RV2
MY-TFT070RV2是由深圳完美体育·（中国）手机网页版科技有限公司推出的7寸液晶模块，是彩色有源矩阵薄膜晶体管（TFT）液晶显示器（LCD），由TFT LCD显示器件（带电阻式触摸屏），连接件，控制与驱动外围电路，PCB驱动底板等组成，驱动底板预留1.27mm间距 的IDC排线插针 (25pinX2）和0.5mm 间距的FPC连接器两种连接方式，是专为完美体育·（中国）手机网页版科技ARM主板设计的配套LCD液晶显示模块。

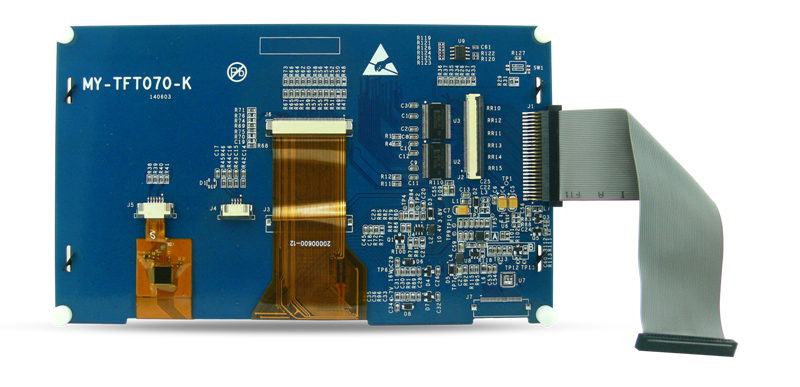

图1 MY-TFT070RV2产品图
规格参数
|
编号
|
内容
|
参数值
|
备注
|
|
1
|
屏幕大小
|
7 Inch（16:9）
|
对角线
|
|
2
|
模式
|
电阻式
|
|
|
3
|
分辨率
|
800（H）×3（RGB）×480（v） mm
|
|
|
4
|
视域尺寸
|
154.08(W) × 85.92(H) mm
|
|
|
5
|
显示模块外形尺寸
|
165（w）×104（H）×5.5（T) mm
|
|
|
6
|
驱动底板外形尺寸
|
177 × 106 mm
|
|
|
7
|
显示模式
|
常白，透射
|
|
|
8
|
点距
|
0.0642（W）× 0.1790（H）mm
|
|
|
9
|
表面处理
|
防眩光
|
|
|
10
|
工作温度
|
-20 – 70 ℃
|
|
|
11
|
存储温度
|
-30 – 80 ℃
|
|
|
12
|
接口类型
|
50pin FPC
|
间距0.5mm
|
|
50pin IDC排线 (25pinX2）
|
间距1.27mm
|
|
13
|
重量
|
150 g
|
典型值
|
|
14
|
背光功耗
|
1.674W
|
典型值
|
|
15
|
面板功耗
|
0.226W
|
典型值
|
接口分布

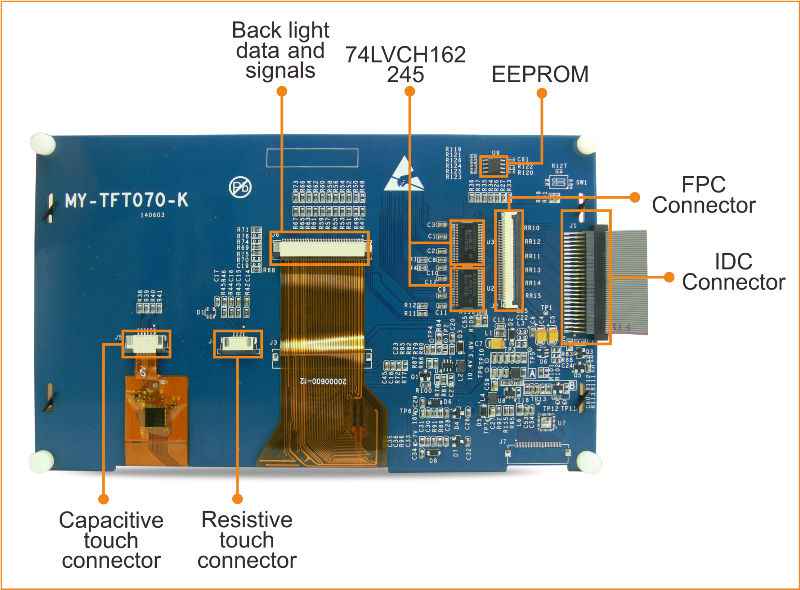

图2 底板接口分布
如上图所示，驱动底板预留1.27mm间距 的50pin IDC排线插针 (J1）和0.5mm 间距的52pin FPC连接器（J2）两种连接方式，默认连接50pin IDC排线。J4为电阻触摸信号连接，J5，J7分别为电容触摸控制信号连接，默认选择J5电容触摸模式。J3和J6为LCD背光、数据和控制信号，默认连接J6。
产品尺寸图

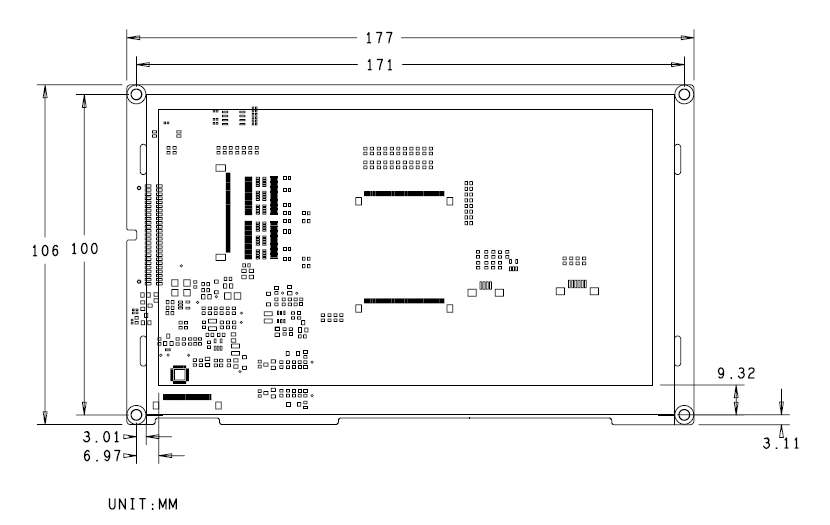

图3 产品尺寸图
信号定义列表
J1、J2信号定义列表：
|
功能
|
IO管脚
|
管脚
|
管脚
|
IO管脚
|
功能
|
|
5V电源供电
|
+5V
|
1
|
2
|
+5V
|
5V电源供电
|
|
3.3V电源供电
|
+3V3
|
3
|
4
|
+3V3
|
3.3V电源供电
|
|
电源地
|
GND
|
5
|
6
|
GND
|
电源地
|
|
LCD 蓝色信号组(B0)
|
BLUE0
|
7
|
8
|
BLUE1
|
LCD 蓝色信号组(B1)
|
|
LCD 蓝色信号组(B2)
|
BLUE2
|
9
|
10
|
BLUE3
|
LCD 蓝色信号组(B3)
|
|
LCD 蓝色信号组(B4)
|
BLUE4
|
11
|
12
|
BLUE5
|
LCD 蓝色信号组(B5)
|
|
LCD 蓝色信号组(B6)
|
BLUE6
|
13
|
14
|
BLUE7
|
LCD 蓝色信号组(B7)
|
|
LCD 绿色信号组(G0)
|
GREEN0
|
15
|
16
|
GREEN1
|
LCD 绿色信号组(G1)
|
|
LCD 绿色信号组(G2)
|
GREEN2
|
17
|
18
|
GREEN3
|
LCD 绿色信号组(G3)
|
|
LCD 绿色信号组(G4)
|
GREEN4
|
19
|
20
|
GREEN5
|
LCD 绿色信号组(G5)
|
|
LCD 绿色信号组(G6)
|
GREEN6
|
21
|
22
|
GREEN7
|
LCD 绿色信号组(G7)
|
|
LCD 红色信号组(R0)
|
RED0
|
23
|
24
|
RED1
|
LCD 红色信号组(R1)
|
|
LCD 红色信号组(R2)
|
RED2
|
25
|
26
|
RED3
|
LCD 红色信号组(R3)
|
|
LCD 红色信号组(R4)
|
RED4
|
27
|
28
|
RED5
|
LCD 红色信号组(R5)
|
|
LCD 红色信号组(R6)
|
RED6
|
29
|
30
|
RED7
|
LCD 红色信号组(R7)
|
|
电源地
|
GND
|
31
|
32
|
BL_CN
|
背光调节信号（PWM）
|
LCD供电使能信号
（高有效）
|
PWR_EN_R1
|
33
|
34
|
PWR_EN_R2
|
LCD供电使能信号
（高有效）
|
|
中断信号
|
TP_INTn
|
35
|
36
|
TP_RESET
|
复位信号
|
|
I2C1时钟
|
I2C1_SCL
|
37
|
38
|
I2C1_SDA
|
I2C1数据
|
|
电源地
|
GND
|
39
|
40
|
VDEN
|
LCD 数据使能信号
|
|
LCD 垂直同步信号
|
VSYNC
|
41
|
42
|
HSYNC
|
LCD 水平同步信号
|
|
LCD 像素时钟
|
VCLK
|
43
|
44
|
GND
|
电源地
|
|
触摸屏XR信号
|
TP_XR
|
45
|
46
|
TP_XL
|
触摸屏XL信号
|
|
触摸屏YD信号
|
TP_YD
|
47
|
48
|
TP_YU
|
触摸屏YU信号
|
|
空信号（无效）
|
DNP
|
49
|
50
|
GND
|
电源地
|
|
支持产品列表
MY-TFT070RV2触摸屏模块（分辨率800x480）支持以下完美体育·（中国）手机网页版产品：
