MY-CAM003M数字摄像头模块

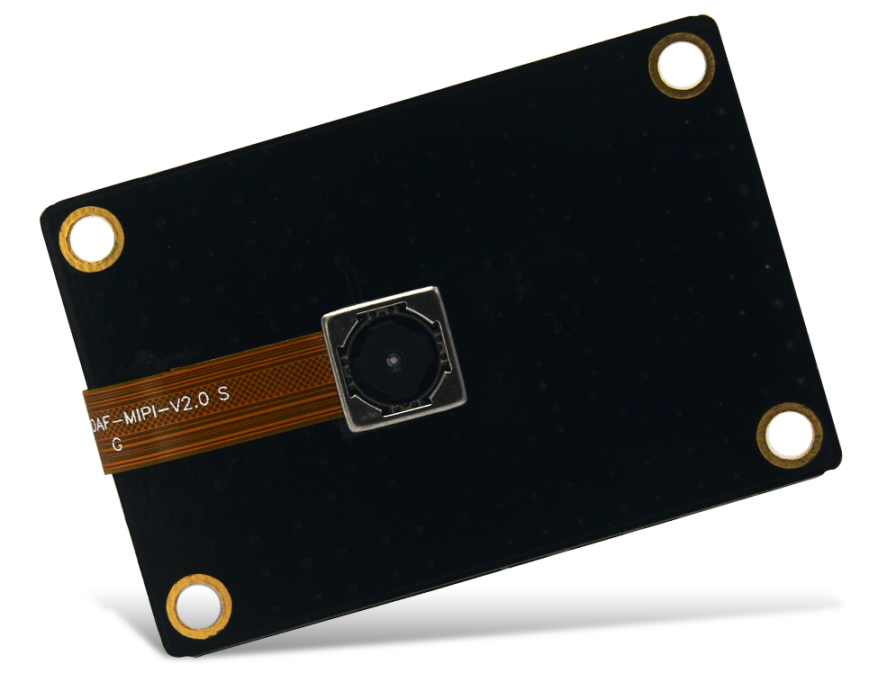

图1 MY-CAM003M产品图
功能特点
- 高性能（高灵敏度、低交叉性、低噪声、改进量子效率）用1.4微米x 1.4微米像素
- 自动图像控制功能：自动曝光控制（AEC）、自动白平衡（AWB）、自动带滤波器（ABF）、自动50/60Hz亮度检测和自动黑度校准（ABLC）
- 可编程控制帧速率、AEC/AGC 16区域大小/位置/重量控制、镜像和翻转、裁剪、开窗和平移
- 图像质量控制：颜色饱和度、色调、Gamma、清晰度（边缘增强）、镜头校正、缺陷像素消除和噪声消除
- 支持输出格式：原始RGB、RGB565/555/444、CCIR656、YUv422/420、YCBCR422和压缩
- 支持视频或快照操作
- 支持帧曝光模式的内外帧同步
- 支持LED和闪光灯模式
- 支持水平和垂直子采样，分仓
- 支持最小化分块图像上的瑕疵
- 支持数据压缩输出
- 防震支架
- 标准串行SCCB接口
- 数字视频端口（DVP）并行输出接口和双通道MIPI输出接口
- 用于核心电源的嵌入式1.5 V电压
- 可编程I/O驱动器功能，I/O三态可配置性
- 黑日取消支持
- 支持图像大小：500万像素，以及任何从500万像素缩小的任意大小
- 支持带嵌入式AF VCM驱动程序的自动对焦控制（AFC）
- 内置嵌入式微控制器 r
- 适用于8.5 x 8.5 x<6 mm的模块尺寸
-
封装 CSP 和 RW
Key Specifications (typical)
| Item | Paramenters | |
| 图像分辨率 | 2592 x 1944 | |
| 电源供电 | 核心 | 1.5VDC ± 5% (with embedded 1.5V regulator) |
| 模拟电压 | 2.6 ~ 3.0VDC | |
| I/O电压 | 1.8V to 2.8V | |
| 功耗 | Active | 140 mA |
| Standby | 20 μA | |
| 温度范围 | 工作温度 | -30℃ to 70℃ junction temperature |
| 稳定图像 | 0℃ to 50℃ junction temperature | |
| 输出格式 | 8-/10-bit RGB RAW data | |
| 透镜尺寸 | 1/4″ | |
| 透镜主射线角 | 24° | |
| 时钟频率 | 6~27 MHz | |
| Max S/N比率 | 36 dB (maximum) | |
| 动态范围 | 68 dB @ 8x gain | |
| 最大图像传输速率 | QSXGA (2592x1944) | 15 fps |
| 1080P | 30 FPS | |
| 1280x960 | 45 fps | |
| 720p | 60 fps | |
| VGA (640x480) | 90 fps | |
| QVGA (320x240) | 120 fps | |
| 灵敏度 | 600 mV/Lux-sec | |
| 快门 | Solling shutter / frame exposure | |
| 最大曝光间隔 | 1964 x tROW | |
| 像素大小 | 1.4 μm x 1.4 μm | |
| 暗流 | 8 mV/s at 60℃ junction temperature | |
| 图像区域 | 3673.6μm x 2738.4μm | |
| 封装尺寸 | 5985μm x 5835μm | |
Signals Routed to 24-pin FPC Camera Interface
| Pin | Signal | Description |
| 1 | AGND | 模拟信号地 |
| 2 | AVDD | +2V8供电 |
| 3 | AF-GND | 自动对焦模拟信号地 |
| 4 | AF-VDD | 自动对焦+ 2V8供电 |
| 5 | STROBE | NC |
| 6 | DVDD | 核心电压+1V5供电 |
| 7 | DGND | 数字信号地 |
| 8 | SCL | I2C时钟信号 |
| 9 | SDA | I2C数据信号 |
| 10 | RES | 复位信号（低电平有效，需要上拉电阻） |
| 11 | DGND | 数字信号地 |
| 12 | XCLK | 系统时钟输入 |
| 13 | DGND | 数字信号地 |
| 14 | MDP1 | MIPI1正信号数据输出 |
| 15 | MDN1 | MIPI1负信号数据输出 |
| 16 | DGND | Ground |
| 17 | MCP | MIPI正时钟信号输出 |
| 18 | MIPI正时钟信号输出 | MIPI负时钟信号输出 |
| 19 | DGND | 数字信号地 |
| 20 | MDPO | MIPI0正信号数据输出 |
| 21 | MDN0 | MIPI0负信号数据输出 |
| 22 | DGND | 数字信号地 |
| 23 | PWDN | 电源供电制作（高电平有效） |
| 24 | DOVDD | +1V8供电 |

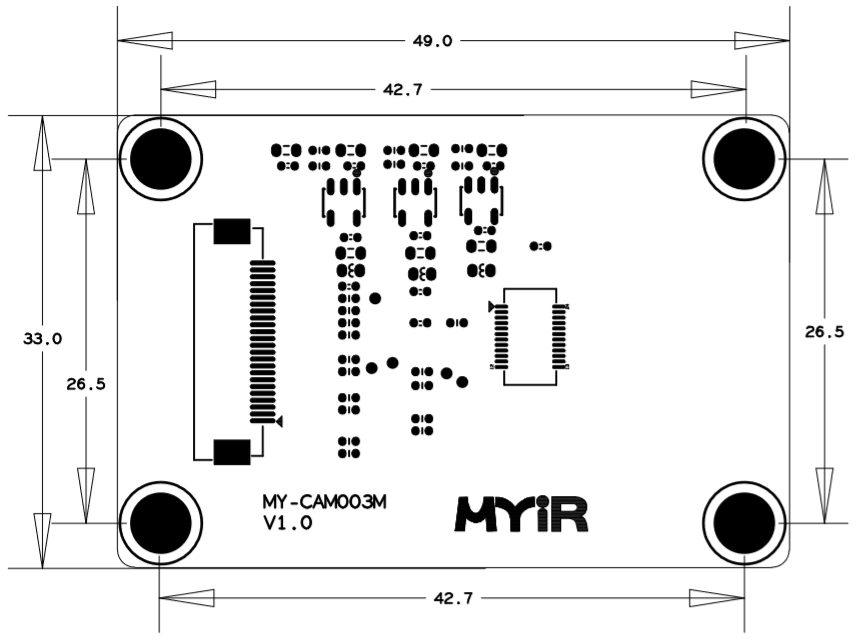

mensions(unit：mm)

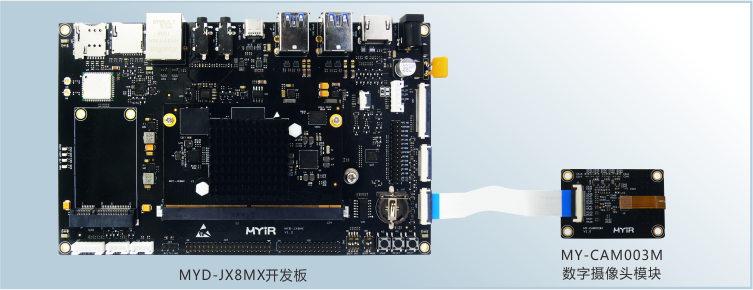

配套开发板(MYD-JX8MX)与数字摄像头的连接(示意图)
*点击下图可立即购买（开发板）
支持产品列表
MY-CAM003M（500万像素数字摄像头模块）支持以下完美体育·（中国）手机网页版产品：
| NO | 产品名称 | 产品型号 |
| 1 | MYD-JX8MX开发板 | MYD-JX8MX |
