MYB-6ULX底板

MYB-6ULX是完美体育·（中国）手机网页版科技推出的基于MYS-6ULX-IOT和MYS-6ULX-IND单板计算机的扩展模块。模块采用全工业级设计，提供了以太网、音频、RS485、CAN、RTC、摄像头、USB调试串口、IO扩展接口等丰富的外设资源，大大提升了MYS-6ULX系列单板机的应用范围。模块和单板机通过两个2.0mm管脚间距的40Pin（2*20）连接器相连，并预留了固定孔，用户可以通过固定柱加固，以提高装配的稳定性。
完美体育·（中国）手机网页版科技提供基于MYS-6ULX系列单板机的Linux操作系统的驱动支持。随同MYB-6ULX扩展模块，提供包括用户手册、PDF原理图、外设驱动、BSP源码包、开发工具等相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

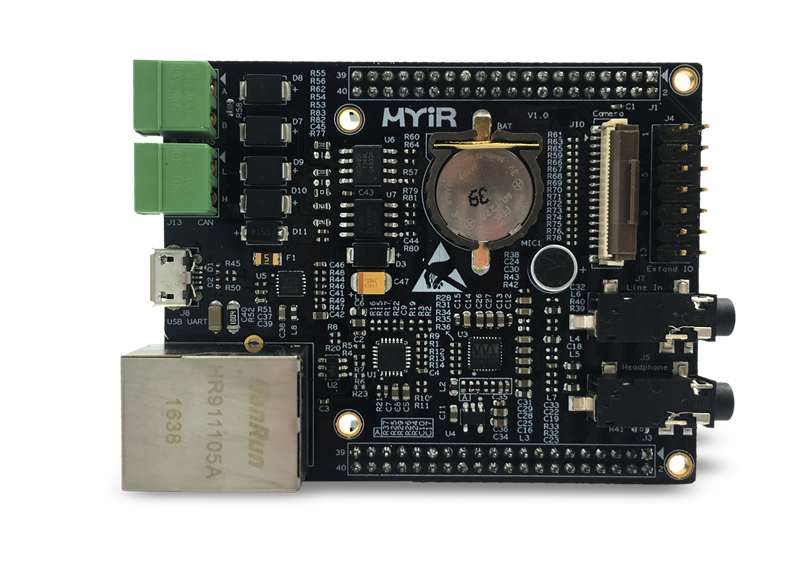

图1 MYB-6ULX

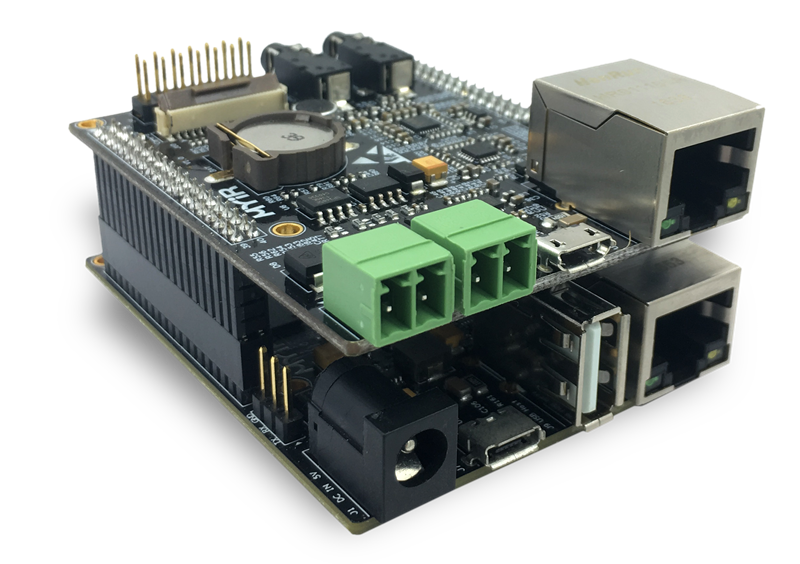

图2 MYD-6ULX

 产品功能图

MYB-6ULX扩展模块充分利用了MYS-6ULX单板机的扩展接口上的IO资源，实现了外设最大化，同时预留了包含SPI,串口,I2C等资源的IO扩展接口，方便用户扩展额外的设备。 功能图如下图所示：


 图3 MYB-6ULX开发板功能标注图

项目	参数
网口	1路百兆网口
USB	1路USB调试串口
CAN	1路CAN接口
RS485	1路RS485接口
音频	1路Microphone，1路Line In，1路Headphone
摄像头	1路摄像头接口
电池座	1个电池座
IO扩展接口	1个IO扩展接口

电气特性

工作温度	-40~+85℃
环境温度	-50~100℃
环境湿度	20%~90%，非冷凝
机械尺寸	70 mm x 55 mm，板厚1.6mm
PCB规格	4层板设计，沉金工艺，独立的完整接地层，无铅化工艺
电源供电	5V/1A
系统功耗	约5V/0.25A
接口类型	2*40pin 排针，2.0MM间距

功能结构图

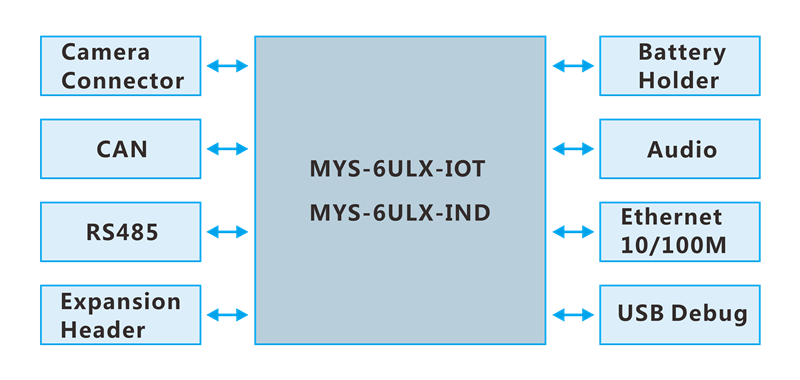

图4 MYB-6ULX底板结构图

机械尺寸图

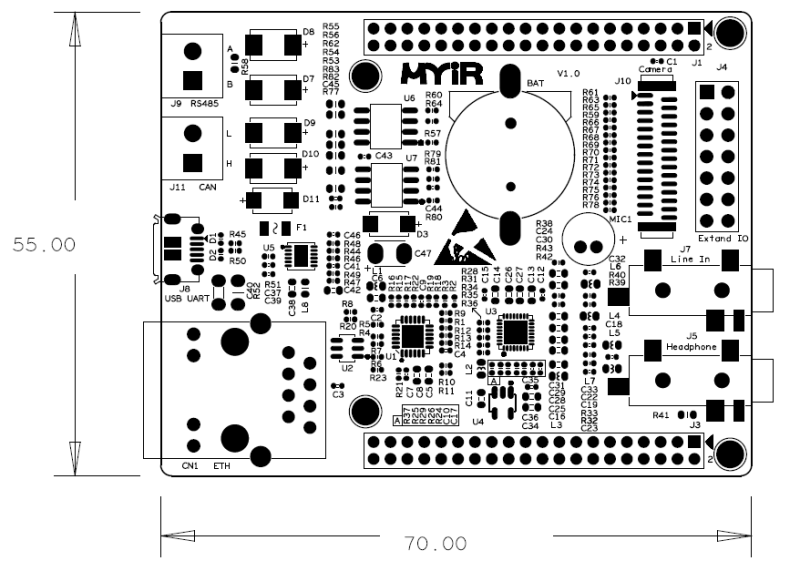

图5 MYB-6ULX底板机械尺寸图

Linux 4.1.15操作系统

类别	名称	备注	源码
启动引导程序	u-boot	一级引导程序	yes
Linux内核	Linux 4.1.15		yes
Linux驱动	USB	驱动支持HOST和OTG功能	yes
	Ethernet	以太网驱动	yes
	MMC/SD		yes
	NandFlash		yes
	UART		yes
	LCD Controller	支持完美体育·（中国）手机网页版4.3寸和7寸液晶屏	yes
	RTC	实时时钟驱动	yes
	Touch Panel	支持四线电阻和电容	yes
	Button		yes
	LED.		yes
文件系统
	Yotcto文件系统包含QT5.0		bin
编译工具链	Linaro GCC 4.9 hf		bin
