MYC-JA5D4X核心板

MYC-JA5D4X是完美体育·（中国）手机网页版科技推出的基于ATMEL SAMA5D4X芯片 ARM Cortex-A5内核的最新处理器的核心板系列，工作频率高达600MHz，并集成512MB DDR2 SDRAM，512MB NandFlash/4G eMMC，4MB DataFlash,64KB EEPROM内存资源，百兆以太网卡芯片和丰富的信号接口，构成一个最小嵌入式系统。该系列产品包括2款核心板，如下： 批量定制用户可以根据需要选择不同型号的处理芯片及工业级或商业级器件以适当降低成本。

• MYC-JA5D42核心板（基于ATMEL公司ATSAMA5D43芯片）

• MYC-JA5D44核心板（基于ATMEL公司ATSAMA5D44芯片，硬件视频解码）

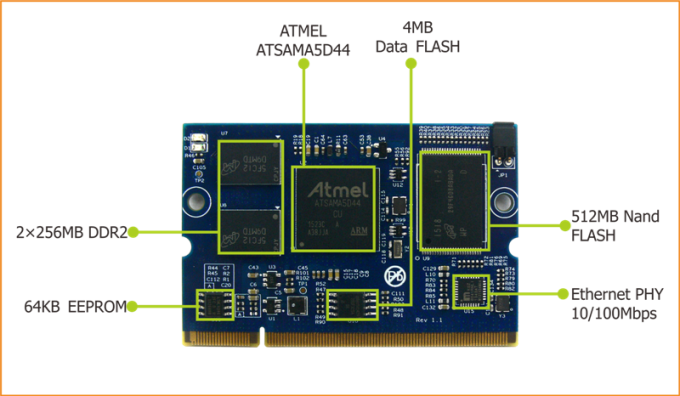

图1 MYC-JA5D4X开发板

 产品功能图

MYC-JA5D4X开发板是一款功能丰富的开发板，采用核心板加底板的方式，为嵌入式设计人员提供快捷简单的实践方式来评估ATMEL ATSAMA5D4系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示：


 图2 MYC-JA5D4X开发板功能标注图

CPU资源

• 基于 ARM® Cortex®-A5 的处理器以 600Mhz (945DMIPS) 运行。
• Neon 用于复杂算法（包括多媒体）的高精度计算和加速。
• 128KB 的 L2 缓存，用于提高系统性能。
• 720p 硬件视频解码器，支持 H264/263、VP8、JPEG（仅ATSAMA5D44支持）。
• 图形 LCD TFT 控制器，具有图像合成叠加
• ISI 图像传感器接口
• 三个高速 USB 端（两个HOST模式，一个可配置为Device或HOST）
• 具有 IEEE1588 支持的双 EMAC 10/100
• 高级安全功能，用于防止仿冒、保护外部通信安全和验证系统：
• 从外部 DDR 进行代码的动态加密/解密。
• 加密引擎，支持 AES/3DES、RSA、ECC - TRNG、SHA。
• 篡改检测管
• 存储器内容保护（安全密钥存储）。


核心板硬件资源

项目	参数	配置
CPU	ATMEL  ATSAMA5D42/ATSAMA5D44 ARM® Cortex-A5处理器	可选
主频	600MHz	标配
内存	512MB DDR2 SDRAM	可选
Flash	512MB NandFlash，4MB DataFlash	标配
EEPROM	64KB EEPROM	标配
以太网	1路10/100M,用户可用J1上扩展多一路	标配
指示灯	一个电源指示灯（红色）和一个用户指示灯（蓝色）	标配


核心板引出接口信号

项目	参数
网口	1路百兆网口, 用户可用J1上的信号扩展多一路
USB	可扩展3路USB（2路高速USB HOST,1路MINI USB HOST/Device）
串口	可扩展8路串口
TWI	可扩展4路TWI总线
SPI	可扩展3路SPI
ADC	5路12位AD采样和触摸功能
GPIO	多达128路GPIO
SDIO	2路4bit SDIO接口
SMD	可扩展1路SMD接口

注：以上资源IO有复用

电气特性

项目	参数
工作温度	-40~+ 85℃工业级
环境温度	-50～100 ℃
环境湿度	20%~90%，非冷凝
机械尺寸	67.6mm x 45mm，厚1.0mm
PCB规格	8层，沉金工艺，独立的接地信号层，无铅；
电源供电	3.3V/1A
核心板接口类型	200pin 金手指
系统功耗	NA

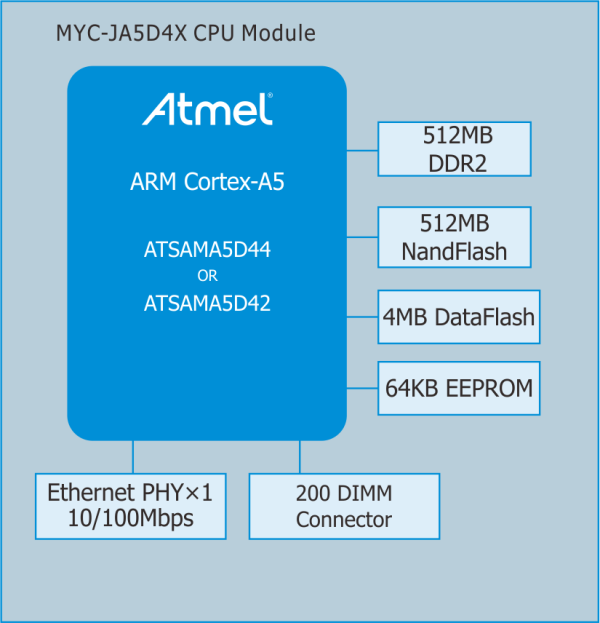

功能结构图


图3 MYC-JA5D4X系列开发功能结构图

机械尺寸图

图4 MYC-JA5D4X系列开发板机械尺寸图

Linux 3.1.18操作系统

类别	名称	备注	源码
引导程序	ATBootstrap	一阶引导	yes
	U-boot	二阶引导	yes
Linux内核	Linux 3.18	专为MYD-JA5D4X硬件制定的Linux内核	yes
设备驱动	USB Host	USB Host驱动	yes
	USB Device	USB Device驱动	yes
	I2C(TWI)	i2c-dev驱动	yes
	Ethernet	以太网驱动	yes
	MMC	TF卡驱动	yes
	LCD	DSS驱动，支持4寸和7寸液晶屏	yes
	RTC	实时时钟驱动	yes
	HDMI	SIL9022A驱动	yes
	Touch	电容/电阻触摸屏驱动	yes
	Button	按键驱动	yes
	USART	串口驱动	yes
	LED	LED驱动	yes
	GPIO	GPIO驱动	yes
	WDI	看门狗驱动	yes
	Camera	双摄像头驱动	yes
	QSPI	QSPI Flash驱动	yes
	EERPOM	EERPOM驱动	yes
	ADC	ADC驱动	yes
	PWM	PWM驱动	yes
文件系统	Ramdisk	带系统更新工具的轻量级文件系统	bin
	Yotcto rootfs	使用Yocto构建带Qt 5.1.4库的文件系统	bin
应用程序	KEY&LED	按键指示灯测试程序	yes
	NET	TCP/IP Sokect C/S测试程序	yes
	RTC	实时时钟测试程序	yes
	I2C(TWI)	i2c-dev应用接口演示程序	yes
	RS485	RS485测试程序	yes
	RS232	RS232测试程序	yes
	Audio	Audio测试程序	yes
	EEPROM	EEPROM应用接口演示程序	yes
	Framebuffer	显示设备演示程序	yes
工    具	Crosscompiler	Linaro GCC4.7	bin
