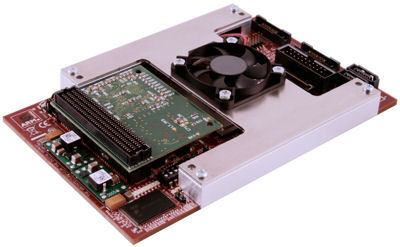

软宏单元模型 (SMM)

软宏单元模型 (SMM) 是 ARM 处理器的一种 FPGA 实现形式，是使用 ARM 开发板构建的。二进制映像受 FPGA 的内置加密机制保护，因此，添加任何自定义外设 IP 都将需要向开发系统中添加额外的逻辑子板。
通过使用 FPGA 技术，我们可以在代工厂提供任何硬硅设备之前提供包含功能完整且经过测试的最新 ARM 处理器样例的板。
它通常适用于由一个或多个逻辑子板 Express 板构造的 SMM。由于主板上没有 SDRAM，因此通常会包括一个 PISMO2 或 SODIMM 内存模块以提供系统 SDRAM。
SMM 的特性类似于 Versatile Express 处理器子板，可以安装在 V2M-P1 主板上以用作现成的开发系统。FPGA 中的 PLL 用于为 FPGA 实现提供尽可能高的 CPU 速度。由于它是处理器子板 Express 板的插入式替换设备，因此只实现一组外接 AMBA® AXI™ 总线。
Versatile Express 中提供了用于以下 ARM 处理器的 SMM：
Cortex™-R5 MPCore™
Cortex-R7 MPCore
Cortex-A15 MPCore

为什么使用软宏模型？
早期访问包含新 ARM 处理器技术的开发硬件
- CPU 速度比典型软件或硬件仿真更快
- 当与处理器子板 Express 相当的硬硅设备可用时，可以用其替换处理器子板 SMM。之后可以重新使用逻辑子板 Express 板来建立 IP 原型

SMM 名称	SMM Express 适用于  Cortex-R5	SMM Express 适用于  Cortex-R7	SMM Express 适用于  Cortex-A15
SMM 名称（简称）	SMM-R5	SMM-R7	SMM-A15
部件号	V2S-CR5-1000A	V2S-CR7-1000A	V2S-CA15-1000A* V2S-CA15-1001A* V2S-CA15-1002A*
PCB 部件号	HBI-0192	HBI-217	HBI-0217
数据表	数据表	数据表	数据表
手册	用户指南	用户指南	用户指南
处理器类型	Cortex™-R5 MPCore™	Cortex-R7 MPCore	Cortex-A15 MPCore*
CPU 数量，速度	双核，50MHz	双核，40MHz	单核或双核*，10MHz
处理器版本	r1p2	r0p0	r1p0
协处理器	FPU	FPU	无或 NEON*
所需硬件	V2F-1XV5	V2F-2XV6	V2F-2XV6 x 1、2 或 3*
L1 高速缓存 I/D	64KB/64KB	16KB/16KB	32KB/32KB
L2 高速缓存	N/A	N/A	512KB
TCM I/D	64KB x 2，每个 CPU	64KB x 2，每个 CPU	N/A
SDRAM	512MB DDR2 PISMO2	2GB DDR2 SODIMM	4GB DDR2 SODIMM
SDRAM 速度	110MHz	125MHz	125MHz
总线类型	AXI	AXI	AXI
内部总线频率	50MHz	40MHz	10MHz/80MHz*
外部总线频率	25MHz (M)、35MHz (S)	N/A	N/A*
支持的底板	V2M-P1	V2M-P1	V2M-P1

*有关完整详细信息，请参见数据表和用户手册
