i.MX6ULL,单核 ARM Cortex-A7,最高运行频率可达 800MHz
DDR3 SDRAM 512MB,EMMC(4GB)
RW007 WiFi 模组
SD卡座子
以太网口 x1,USB Host x1,USB OTG(Type-C)x1,USB UART x1
RGB888 FPC connector
Camera FPC connector
用户按键 x1,复位按键 x1,Boot按键 x1
扩展接口
针对ART-Pi Smart提供了较完善的驱动支持,并持续完善中
ART-Pi Smart SDK 软件包结构框图,如下所示。
为了方便开发人员能够快速体验 rt-smart,我们分别指供了 Windows 版本( Env 工具)和 Linux 版本开发环境
因为 Linux 环境更便于移植 Linux 的应用,不需要专门去编写新的构建脚本,而直接使用原有的脚本。
故我们建议使用 Linux 作为开发环境

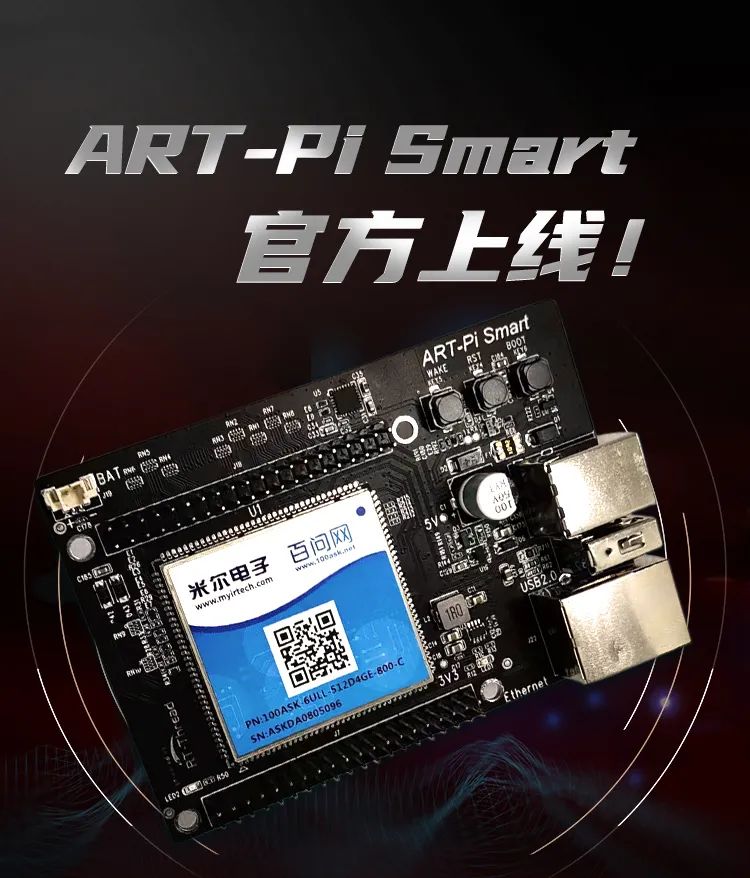

ART-Pi Smart 主板
Type-C 数据线 x2
包装盒
11 月 11 日正式开启预售,可前往 RT-Thread 官方X宝店铺【睿赛德运营店】购买。
首发价仅328元(包邮),仅限100名,极具性价比,快让宝贝进你碗里吧~
如何购买?
(因公众号无法插入外部链接,请复制至外部浏览器打开)
�购买链接:
https://m.tb.cn/h.fTO5s4M?sm=d4fa84
(复制后请打开X宝)
店铺地址:
https://realthread.taobao.com/shop/view_shop.htm
(因公众号无法插入外部链接,请复制至外部浏览器打开)
山河海阔 芯系祖国
盛世华诞,国庆将至,完美体育·(中国)手机网页版全体员工衷心感谢您长期以来的信任和支持,恭祝您节日快乐。根据《国务院办公厅关于2021年部分节假日安排的通知》相关内容,结合我公司实际情况,完美体育·(中国)手机网页版2021年国庆节放假情况如下:
国庆节放假时间为2021年10月1日至10月7日,共7天。2021年10月8日全员正式上班。
放假期间,暂停相关的技术支持服务,如有相关事宜烦请提前安排,再次感谢广大客户长期以来对完美体育·(中国)手机网页版的支持。
5.28日,完美体育·(中国)手机网页版官方旗舰店强势登陆天猫商城
1.下单购买立即赠送精美水杯一个(限量100份先到先得);
2.每周限时推出一款8折热卖产品,欢迎新老顾客进店选购。
天猫新店
myir旗舰店
---请点击阅读原文---
--电脑端复制下方链接--
https://myir.tmall.com/?spm=a1z10.1-b-s.1997427721.d4918089.61b2e0eeeGz8VT
2021年3月30日,完美体育·(中国)手机网页版电子MYS-8MMX单板机震撼上市,该产品采用NXP最新推出的多核应用处理器-- i.MX8M Mini,使得产品具有业界领先的音视频处理功能,可高效赋能消费家庭音频,工业楼宇自动化等嵌入式工业应用。MYS-8MMX将CPU系统及各主要外设集中在一块单板上,方便客户进行更为高效的产品开发。
目前,MYS-8MMX单板机正在火热预售中,预售期间下单的用户到货后可享返现好礼。预售时间:3月30日-4月26日。第一批100套产品,请尽快抢购!
下单链接:https://item.taobao.com/item.htm?id=641137723378
1 “核芯”强大,高性能与低功耗完美兼顾
MYS-8MMX单板采用NXP最新推出的i.MX8M Mini多核处理器,4XCortex-A53+Cortex-M4核心,运行速度高达1.8GHz,支持16/32位LPDDR4/DDR4/DDR3L内部集成了电源管理,安全单元和丰富的互联接口,具有高性能,低功耗,灵活的内存选项和高速接口以及业界领先的音视频功能。

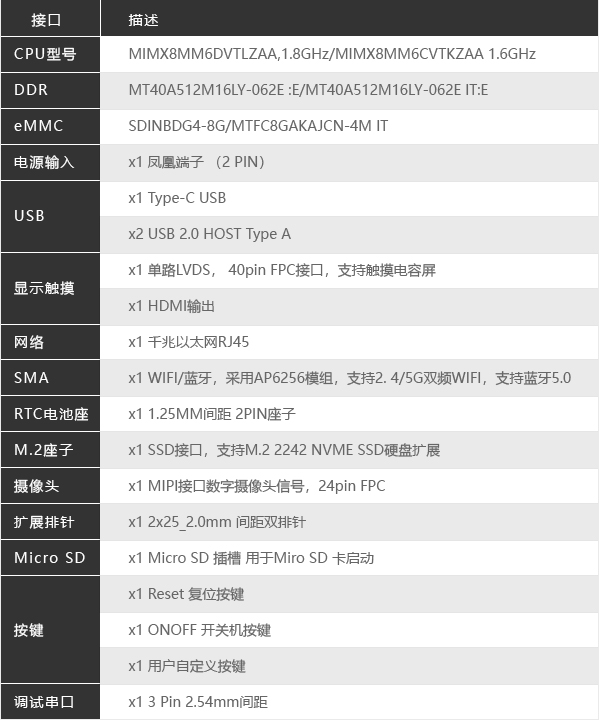

2.集成丰富的外设接口
MYS-8MMX单板采用高密度高速度电路板设计,在大小为69X95mm的板卡上集成了以太网,TYPEC USB,TF Card,WIFI/BT,M.2接口,用户按键,LED,LVDS LCD接口,MIPI CSI接口,HDMI输出,IO扩展接口等功能。
产品正面标识图
产品背面标识图
3.提供丰富的开发资源
MYS-8MMX支持Yocto, Ubuntu, MEasy HMI V2. 0等多种系统,提供 Linux 操作系统的驱动支持。为客户提供丰富的开发资料:包含用户手册、PDF 原理图、外设驱动、BSP源码包、开发工具等。为开发者提供了稳定的设计参考和完善的软件开发环境。
4.应用于嵌入式消费和工业场景
下载产品手册:MYS-8MMX产品手册
2019年,完美体育·(中国)手机网页版正式对外发布首款基于Xilinx Zynq UltraScale+ MPSoC系列的核心模块MYC-CZU3EG及开发套件,引起了市场的巨大反响。紧接着2020年,为满足客户应用需求,完美体育·(中国)手机网页版推出同系列升级型号:MYC-CZU4EV及开发套件,增加对于视频处理/高速数据通信等应用的高效支持。
今天,完美体育·(中国)手机网页版再次对产品进行”核芯“升级,同系列新型号MYC-CZU5EV正式发布!
如大家所知,完美体育·(中国)手机网页版MYC-CZU3EG/4EV系列核心板及开发板,定位超高性能,配备4GB DDR4(64bit,2400MHz),拥有卓越的信号品质,近两年来已被国内外大量工控,视觉,人工智能,通信,测量等领域客户批量采用。
完美体育·(中国)手机网页版MYC-CZU5EV 搭载的是XILINX XCZU5EV ARM&FPGA融合处理器,相比同系列XCZU3EG/4EV等型号,FPGA逻辑资源及Block RAM更大,ARM核心主频更高,将对视频编解码,高速数据通信,SDR,AI深度学习等应用提供给更高效的运算支持。

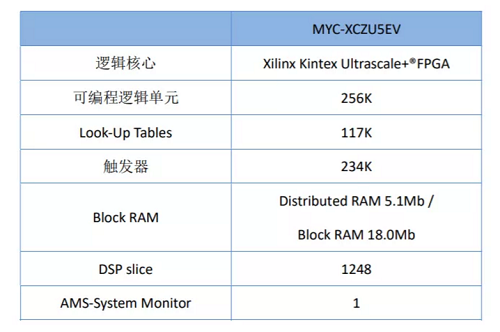

XCZU3EG/4EV/5EV处理器参数对比
核心板型号 |
MYC-CZU3EG |
MYC-CZU4EV |
MYC-CZU5EV |
处理器型号 |
XCZU3EG |
XCZU4EV |
XCZU5EV |
ARM内核 |
ARM Cortex-A53*4 |
ARM Cortex-A53*4 |
ARM Cortex-A53*4 |
速度等级 |
-1 (1200MHz) |
-1 (1200MHz) |
-2(1333MHz) |
FPGA逻辑单元 |
154k |
192k |
256k |
触发器 |
141K |
176K |
234K |
查找表 |
71K |
88K |
117K |
Block RAM |
7.6Mb |
4.5Mb |
5.1Mb |
乘法器 |
360 |
728 |
1248 |
视频编解码器 |
无 |
H.264/H.265 |
H.264/H.265 |
PL PCIe Gen3 |
无 |
4 |
4 |
PL GTH收发器 |
无 |
12.5Gb/s*4 |
12.5Gb/s*4 |
软件升级
本次完美体育·(中国)手机网页版同步升级了整套BSP包,Linux系统版本升级至PetaLinux2020.1,支持Vitis开发。同时完善了新版本内核下的所有接口驱动包括 PCI-E,SFP/SFP+等高速通信接口。尤其是大家一直很关心的VCU(视频编解码单元)驱动,完美体育·(中国)手机网页版此次完善了相关设计并开源了代码,这对于视频处理类开发者来说不谛为福音。
软件资源列表
类别 |
名称 |
备注 |
源码 |
Tool chains |
gcc 9.2.0 |
gcc version 9.2.0 |
|
Bootloader |
boot.bin |
一级引导程序,包括 fsbl、u-boot |
Yes |
Linux Kernel |
Linux 5.4.0 |
专为MYD-CZU3EG/4EV/5EV硬件制定的 Linux 内核 |
Yes |
Driver V |
USB2.0/3.0 Host |
USB2.0/3.0 Host 驱动 |
Yes |
Ethernet |
千兆以太网驱动 |
Yes |
|
MMC/SD/TF |
MMC/SD/TF 卡驱动 |
Yes |
|
Qspi flash |
Qspi flash 驱动 |
Yes |
|
CAN |
CAN 驱动 |
Yes |
|
DP |
DP 显示驱动 |
Yes |
|
HDMI |
HDMI 驱动 |
Yes |
|
LCD |
LCD 驱动 |
Yes |
|
SATA |
SATA 硬盘驱动 |
Yes |
|
I2C |
I2C 驱动 |
Yes |
|
UART |
串口驱动 |
Yes |
|
Watchdog |
Watchdog 看门狗驱动 |
Yes |
|
GPIO |
GPIO 驱动 |
Yes |
|
LED |
LED 驱动 |
Yes |
|
Button |
Button 按键驱动 |
Yes |
|
SFP |
SFP 驱动,仅 CZU4EV/5EV 版本支持 |
Yes |
|
SFP+ |
SFP+驱动,仅 CZU4EV/5EV 版本支持 |
Yes |
|
VCU |
VCU(视频编解码单元)驱动,仅 CZU4EV/5EV 版本支持 |
Yes |
|
Application |
Led |
Led 例程 |
Yes |
Button |
Button 例程 |
Yes |
|
CAN |
CAN 例程 |
Yes |
|
Uart |
Rs232 例程 |
Yes |
|
Net |
Socket 例程 |
Yes |
|
File system |
Ramdisk |
Ramdisk 系统镜像 |
|
Rootfs |
Buildroot 制作,包含 Qt |
Yes |
卓越的配套评估/开发板
MYC-CZU5EV核心板配套的开发/评估板MYD-CZU5EV,系一款功能全面的高规格FPGA开发平台。其板载的DisplayPort,USB3.0,SATA3.1, PCIE,SFP+等高速通信接口,可为各种高速数据处理类应用开发提供良好支撑。同时该开发板板载ARDUINO 接口和FMC拓展口,具有非常好的拓展性和可玩性,配套高品质配件包,助您玩转Zynq Ultrascale+ MPSoC平台。
目前MYC-CZU5EV核心板及开发板已开始预售,了解详情请登录:官网及淘宝链接。
官网:/product/myc-czu3eg.htm
淘宝:
核心板https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18363906091.60.3c547ba15liORy&id=595210994385
开发板https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18363906091.56.2fe16874TrlAko&id=639127887161
MYC-CZU5EV核心板及开发板产品,受供应链影响,目前只接受预售,预计6月份可发货。需要预定的客户请联系淘宝客服登记下单!
尊敬的客户及合作伙伴:
春节将至,我司定于2月11日至2月17日放假,2月18日(农历正月初七)恢复正常上班。春节前后发货时间如下:2021年2月5日停止发货,2月18日恢复发货。给您带来不便,敬请谅解!
放假期间,如有合作需求请发邮件至:sales.cn@myirtech.com,或致电我司相关区域负责人员:华南区-卢俊18926526796,华北区-李燕13269791724,华东区-谢项权137616697142021年2月5日

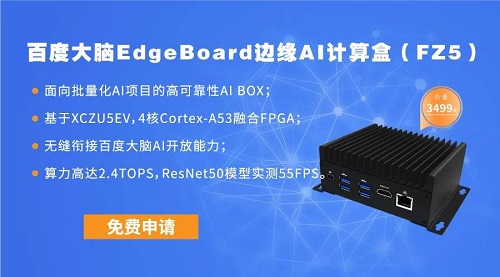

完美体育·(中国)手机网页版百度大脑EdgeBoard 边缘AI计算盒子(FZ5)试用活动已经启动啦!关注这款产品已久的小伙伴们,
免费申请试用的机会来啦!活动信息
报名截止时间:2021年2月底
试用时间:2021年3月-5月
试用对象:FPGA开发工程师/电子爱好者
试用形式: 免费申请
试用产品名称: 百度大脑EdgeBoard 边缘 AI 计算盒(FZ5)——价值3499元
试用名额:10名
试用套件型号: MYS-ZU5EV-32E4D-EDGE-BOX
试用申请
本次试用活动可在以下渠道申请报名,每个小伙伴仅有1个申请报名名额。
电路城:https://www.cirmall.com/bbs/thread-200511-1-1.html
电子发烧友:https://bbs.elecfans.com/try_edgeBoard.html
面包板:https://mbb.eet-china.com/evaluating/product-56.html
eeworld:http://bbs.eeworld.com.cn/elecplay.php?action=show&op=content&id=162&preview=1
试用活动福利
1.试用者在产品试用期间,完美体育·(中国)手机网页版电子全程提供技术支持!2.试用活动结束,被评选为优秀试用者称号的小伙伴将获得完美体育·(中国)手机网页版和媒体颁发的“优秀试用者”电子证书,并免费赠送本次试用产品。3.未获得优秀试用者称号的试用小伙伴,但按要求完成了试用报告,将获得完美体育·(中国)手机网页版准备的精美礼品一份。PS:
1)优秀试用者需要至少完成5篇高质量试用报告。
2)鼓励试用者对外分享试用报告,试用报告阅读量可作为优秀试用者加分项;
3)鼓励试用者分享试用视频,可作为优秀试用者加分项;
4)获得试用机会,但产出量低或者无产出的小伙伴,完美体育·(中国)手机网页版后续将不再为其提供试用机会。
试用产品介绍
百度大脑 EdgeBoard AI 计算盒/计算卡系百度与完美体育·(中国)手机网页版联合推出的一款高性能,高可靠性的AI 计算盒/计算卡。该产品基于 XILINX Zynq UltraScale+ MPSoC 系列 FPGA 可伸缩计 算架构,可支持二次开发,支持高精度模型/多模型部署,同时搭载百度大脑 PaddlePaddle (飞浆)框架,能无缝衔接百度大脑 AI 开放能力与工具平台,并且采用宽温设计,整体式 无风扇被动散热,可适应工业场景的恶劣环境,是批量化 AI 项目落地的卓越选择。
1,产品主要特点
面向批量化AI项目落地的高可靠性AI BOX
根植百度大脑强大生态体系,拥有丰富AI能力
算力强大,性能卓越
丰富的开发资源与工具平台
卓越品质与可靠性设计,直面工业场景高效开发
应用场景丰富
2,SOC特性
CPU 采用的 XCZU5EV 属于 Zynq UltraScale + MPSoC 系列 SoC,集成了 ARM 四核 Cortex-A53(PS),双核 Cortex-R5(PS),Mali-400 MP2 图形处理单元和 Kintex Ultrascale + FPGA(PL)。四核 Cortex-A53 具有强大的计算能力,双核 Cortex-R5 可用 于实时处理应用,Mali-400 MP2 可用于加速图形处理,VCU 可用于硬件视频编解码加速 应用,而 FPGA 具有完全可编程性。配合丰富都常用接口以及可扩展接口,可适应各种应 用场景。
处理器系统单元(PS)
处理核心:四核 ARM Cortex-A53 多核处理器 高达 1.5GHz
最高时钟频率:1.5Ghz
APU:L1 Cache 32KB I / D 每个核心, L2 Cache 1MB.
RPU:L1 Cache 32KB I / D 每个核心.
片内缓存:256KB
片外接口:支持 LPDDR4,DDR4,DDR3, DDR3L LPDDR3 with ECC
外部静态存储:2x Quad-SPI,NAND
DMA 通道:8(其中 4 个 PL 专用)
外设:
高速接口:PCIe® Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet.
通用接口:2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO.
可编程逻辑单元(PL)
3,开发板硬件资源介绍
硬件资源
4GB/8GB DDR4 SDRAM(64bit 2400Mbps)
32GB eMMC
32MB QSPI
10/100/1000Mb/s 千兆以太网 PHY
RS232 * 1,RS485 * 1,CAN * 1
外设接口及资源
1 路 TF 卡接口
4 路 USB3.0 物理接口
1 路千兆 RJ45 以太网接口
1 路 Mini Displayport 输出接口
1 路 HDMI 输入接口
1 个系统复位按键,1 个 FPGA 复位按键
1 路 MIPI-CSI 扩展接口,1 路 100 PIN1.27 间距 IO 扩展接口
1 路 JTAG 接口,1 路 USB 转 UART 调试接口
三个板载 LED 状态指示,一个电源和一个系统运行指示
4,硬件接口
你心动了吗?
赶紧报名申请吧!
百度大脑EdgeBoard边缘AI计算盒(FZ5)详细产品介绍
/product/mys_cuz5eg.htm
相信大部分人都听过近几年大火的绝地求生游戏(吃鸡)里“落地成盒”的梗,形象、不失风趣,一度成为网络流行语,但是,这是贬义。而边缘AI计算盒子FZ5“落地成盒”的故事又是另一回事了。
在几个月前,笔者有幸试玩过完美体育·(中国)手机网页版科技与百度合作推出的一款深度学习计算卡FZ3,有兴趣的可以点击看看,是一款基于赛灵思SoC设计的极高性价比AI开发板,与百度大脑工具平台(飞浆AI框架)的无缝兼容更是大大降低了AI应用门槛,但是,事情显然没有到此为止,现在FZ5来了。
FZ5边缘AI计算盒子
言归正传,FZ5,看名字就知道是FZ3的传承和升级,再进一步的话可以细分为FZ5C以及FZ5D。两者在主要功能上没什么差异,C为4GB运存,而D为8GB运存,我拿到的是C版本,价格3499元,D版本在此基础上加400元。
FZ5摒弃了完美体育·(中国)手机网页版科技传统的包装风格,可能盒子不像板子,是太厚了(笑哭)?内部配件:一个AI BOX包含MicroSD卡(FZ5C边缘AI计算盒子),一根MicroUSB线,一份说明书,一个12V的电源适配器包含4种插头。
FZ5完全看不到板子,真正切切一个“黑盒”的模样。实物外观如下图所示。
外部功能接口示意图如下。
非常硬核的接口配置,4个USB3.0口,值得注意的是,这里的HDMI是输入源接口,而不是作为输出的,视频输出接口是miniDP,这些接口在传统的开发板上是并不常见的,可能这是今后AI开发板与传统嵌入式开发板的一个分水岭。FZ5具体的硬件框图如下。
“黑盒”核心,全能SoC XCZU5EV
AI BOX FZ5虽然只一个成人巴掌大小的尺寸,但是拥有专业的AI应用潜力。核心采用赛灵思Zynq UltraScale + MPSoC SoC XCZU5EV系列产品,记得FZ3采用的是XCZU3EG系列,从这点上也可大致推断,FZ3,FZ5的命名有参考产品核心SoC的选型。
XCZU5EV完整规格型号为XCZU5EV-SFVC784,集成了 ARM 四核 Cortex-A53(PS),双核 Cortex-R5(PS),Mali-400 MP2 图形处理单元和Kintex Ultrascale + FPGA(PL)。四核 Cortex-A53 具有强大的计算能力,双核 Cortex-R5 可用于实时处理应用,Mali-400 MP2 可用于加速图形处理,VCU 可用于硬件视频编解码加速应用,而 FPGA 具有完全可编程性。简直就是一个全能选手,配合丰富且常用的接口以及可扩展接口,可适应各种应用场景。
上手体验
说那么说,实际上手体验又是如何呢?
相比FZ3开发板类型,FZ5的黑盒装无论是携带还是实际操作更加方便了,尤其加上出厂烧录的MicroSD镜像,让你真正体验什么叫开箱即用。
根据你实际的外设可以选择不同的调试方式,比如USB转串口,SSH,或者外接显示器,可能只有外接显示器比较麻烦,这里的输出显示是miniDP接口。而采用USB转串口工具是最为方便的,真正的开箱即用。
但是USB转串口调试对应设备的控制台,在进行一般调试时可能会有冗余的打印信息,并且初次使用的话还需要安装串口驱动 CP210x_Windows_Drivers。所以建议用户使用网口调试,FZ5默认的IP是192.168.1.254,所以网口调试需将计算机的IP段设置为192.168.1.x
无论是USB转串口调试,还是网口调试,FZ5在启动后都要求用户输入login和password,即root & root,输入成功,即可登录设备系统。
FZ5 出厂搭载了Linux系统,开发者可以基于Linux系统进行应用程序进行开发,系统中也有自带的深度学习预装环境以及为模型推理的例程,用户也可以直接使用。
主要调用流程:1.应用程序获取视频输入->2.调用预测库加载模型->3.调度模型和底层驱动加速模块进行计算->4.获得运行结果。
下面就来看看实际的体验如何。
分类模型示例
读取一张本地图片,调用模型进行推理,并输出结果。
考虑到简单通用性,该示例从json文件中读取模型和图片信息,加载并执行。 执行时需要指定相应的配置文件。而配置文件其实是大同小异,我们可以看下Inceptionv2神经网络模型的配置文件示例,以此为例。
其中各个参数的含义如下表所示。
因为FZ5上具有编译能力,所以这里实际演示一下,进入到sample/classification示例的build目录下进行编译,如下如所示是已经编译过的结果。
编译结束后会在build 目录生成如下几个文件。
image_classify 为读取本地图片推理示例,运行./image_classify ../configs/resnet50/drink.json执行结果如下。
而video_classify 则是读取摄像头数据进行推理,需要连接摄像头,这里是使用USB摄像头,这个还好,但是,非常可惜的是官方没有配miniDP转接口,因此就没法连接显示器,因此下面的demo演示只能看看系统打印的log。
运行./video_classify ../configs/resnet50/drink.json
执行结果如下。
目标检测示例
和分类不同,物体检测除了能知道物体的类型,还能检测出物体所在的位置坐标。物体检测也分了两个示例,一个是在图片上检测物体,并绘制出坐标信息。还有通过摄像头采集视频,检测在屏幕上绘制坐标信息。
同样image_classify 读取本地图片推理示例。
运行./image_detection ../configs/vgg-ssd/screw.json
video_classify 则是读取摄像头数据进行推理。不过这里由于没有外接显示器而无法显示。
不过,值得一提的是,针对一些需要将HDMI作为视频源输入接口的工业应用场景,FZ5提供了一路HDMI IN接口支持,系统以及软硬件均做了相关适配,可以直接使用,非常人性化。
此外,FZ5的软核仍在持续升级中,性能也将同步提升。相同网络结构不同版本对算力要求不同,如有具体项目应用,也可联系完美体育·(中国)手机网页版科技官方申请定制优化。同样,FZ5也可以像FZ3一样运行EasyDL平台模型预测示例,与FZ3也是异曲同工之妙,差别在于FZ5具有不同的接口和更高的性能,本文就要不再赘述,如有需要可以查看先前FZ3的评测。
小结
从面向评估研发阶段的计算卡到面向批量化AI项目落地的高可靠性AI BOX,FZ3到FZ5完成“落地成盒”的蜕变,而它想传达给你的就是:你只需要专注于你的应用,将AI加速的事交给边缘AI计算盒子FZ5就是了。
与Arm Compiler 6.14相比,Arm Compiler 6.15版本带来了一些重大的优化改进,参考下图:
2、软体包版本
近期,ARM官宣Keil MDK-ARM升级到了V5.32版本啦!新版本软件开发体验如何?欢迎工程师们下载体验(获取下载链接见文末)
众所周知,Keil MDK 是基于 Arm 的微控制器最全面的软件开发解决方案,包括创建、构建和调试嵌入式应用程序所需的所有组件。
相比于V5.31版本,V5.32版本改进对CMSIS构建流程的支持,减少动态语法检查和源浏览器信息收集的内存消耗,并包含Arm编译器5和6的更新。
1.ARM编译器
Arm编译器6.14.1添加Arm Cortex-M55的支持以及DSP和ML编译器工作负载的性能改进。
Arm编译器5.06u7进行了缺陷修复。
2.软件包版本
这次V5.32软件包版本:
ARM.CMSIS.5.7.0
ARM.CMSIS-Driver.2.6.1
Keil.MDK-Middleware.7.12.0
Keil.Compiler.1.6.3
3.MDK中间件7.12.0
文件系统组件
优化了fwrite和fdelete函数(只有EFS)
网络组件
修复若干bug
添加配置选项防止发送ping响应(没有echo回显响应)
添加阻塞函数netARP_ProbeX和netNDP_ProbeX
USB组件
USB Host:纠正了CDC设备(复合设备)的枚举
USB Device:纠正RNDIS(不兼容类型不允许使用)
图形组件
更新图像库V6.10h
4.μVision
支持基于CORTEX-M33设备自定义数据路径扩展
将Markdown文件以txt文本形式显示。
优化配置窗口
减少用于语法检测的内存消耗
菜单栏上使用Project->import-> Import Project from CPRJ Format替代了File->Open
CPRJ文件的导入
根据CPRJ文件提前配置debugger配置信息
根据CPRJ文件导入外部flash下载算法。
5.下载工具驱动
Segger J-Link升级至V6.86
ST 驱动程序升级至V3.0.8.0
新唐NULink调试驱动程序升级至V3.04.7130
Arm官方本次更新描述地址:
http://www2.keil.com/mdk5/532
Arm官方下载地址:
https://www.keil.com/demo/eval/arm.htm
在完美体育·(中国)手机网页版获取Arm Keil MDK V5.32:
关注完美体育·(中国)手机网页版公众号:完美体育·(中国)手机网页版MYiR,并回复“MDK532”,即可获得下载链接。
