近期，完美体育·（中国）手机网页版基于STM32MP1处理器，为高端HMI类产品量身定制的MYD-YA157C-V2核心板与开发板BSP及开发文档迎来全面升级。升级内容包括内核升级到V5.4稳定版，QT升级到最新的V5.14等。此外，为了优化用户体验，完美体育·（中国）手机网页版还对产品的开发文档进行了全面改写。关注MYD-YA157C-V2核心板与开发板的小伙伴，欢迎下载新的文档及软件资料！

下载地址：完美体育·（中国）手机网页版官方指定下载地址获取详细资料（开发板包装盒中《快速使用手册》上获取下载链接）。

具体升级的内容为：

1.更为清晰的资料下载入口

本次优化了产品及资料下载页面的布局和排版，相比之前版本下载内容和描述更为清晰，方便开发者更加便捷的获取到相关下载资料。

图1.新版下载页面

2.众多软件资源升级

完美体育·（中国）手机网页版电子将所有的软件代码开源，可以从完美体育·（中国）手机网页版下载链接直接获得全部源代码。

包名	版本
OpenEmbedded LTS Dunfell	V3.1
GCC version	V9.3
Kernel version LTS	V5.4.31
TF-A version	V2.2
U-Boot version	V2020.01
Measy-HMI	V2.0
QT version	V5.14
GStreamer version	V1.16.2
python	V3.8

表1. 资源版本包列表

开发者可以下载四套操作系统，烧入不同的系统来满足不同应用的需求。

镜像名	描述
myir-image-full	全面向系统，拥有丰富的软件资源
myir-image-core	精简型系统，可以自由增添应用资源
myir-image-measy-iot	物联网设计参考系统
myir-image-ubuntu	Ubuntu18.04系统，桌面应用无缝迁移

3.开发文档全面改写

为了提升用户体验，完美体育·（中国）手机网页版重新将文档细化，设计了完整的文档架构。

文档名	描述	用途
MYD-YA157C_SDK发布说明	SDK的概述与软件的介绍总览	优先使用
MYD-YA157C_Linux软件评估指南	介绍在完美体育·（中国）手机网页版的开发板上运行开源 Linux 系统下的核心资源与外设资源的测试步骤与评估方法	评估阶段使用
MYD-YA157C_Linux软件开发指南	介绍基于 Yocto 项目和完美体育·（中国）手机网页版核心板定制一个完整的嵌入式 Linux 系统的完整流程。包括开发环境的准备，如何进行 Bootloader, Kernel 的移植，定制设备树，定制适合自身应用需求的 Rootfs等等	开发阶段使用
MYD-YA157C_XXX开发笔记	针对重难点开发，做了专项文档指导说明，并将长期更新	专题专项阶段使用

关于MYD-YA157C-V2开发板

MYD-YA157C-V2开发板是完美体育·（中国）手机网页版基于STM32MP1处理器，为高端HMI类产品量身定制，支持多种应用场景的HMI2.0应用。开发板支持多种功能接口，提供完善参考功能参考。MYD-YA157C-V2软件资源及文档资源丰富，专为优化高性能解决方案开发设计。有助于简化工业制造、消费电子、智能家居、医疗等行业应用高性能解决方案的开发。产品详细介绍：/product/myd-ya157c.htm

11月3-5日，深圳国际会展中心宝安新馆，慕尼黑华南电子展强势来袭！完美体育·（中国）手机网页版携手与非网，将通过创新产品展示，技术分享Demo秀，硬核挑战赛等活动向大家分享最新产品技术，应用Demo，行业动向。关注完美体育·（中国）手机网页版的小伙伴们，欢迎前来交流！10号馆创新公园，展位号：10K96

完美体育·（中国）手机网页版活动预告

• 完美体育·（中国）手机网页版FZ3深度学习计算卡（AI识别Demo演示）
• 百度大脑EdgeBoard 边缘 AI 计算盒(FZ5)
• 完美体育·（中国）手机网页版VECP可定制化专业视觉计算平台（Demo演示）
• MYD-CZU3EG/CZU4EV/CZU5EV开发板
• MYD-C8MMX开发板（Demo演示）
• MYD-YA157C-V2开发板（Demo演示）
• MYD-YA157-T核心板及开发板
• MYD-Y6ULX开发板
• ARM ULINKpro /ARM ULINKproD 仿真器


试用申请：2020年10月-2020年10月底

试用时间：2020年11月-2020年12月底

板卡试用名额：10个

试用套件型号：MYS-ZU3EG-8E4D-EDGE-K1

试用申请链接：电子发烧友论坛：https://bbs.elecfans.com/try_fz3.html

                       电路城：http://www.cirmall.com/bbs/forum.php?mod=viewthread&tid=170800&page=1&extra=#pid1222755

具体评选标准请参考电子发烧友和电路城相关活动流程（优秀试用者将免费赠送板卡一套！余下试用者每人奖励200元京东E卡！），每个人仅有1个申请名额。

试用产品介绍：

FZ3 深度学习计算卡是完美体育·（中国）手机网页版电子推出的一款以 Xilinx XCZU3EG 作为核心的嵌入式智能 AI 开发平台。采用了 Xilinx 最新的基于 16nm 工艺的 Xilinx Zynq UltraScale+ MPSoC 平台，集成了四核 Cortex™-A53 处理器，双核 Cortex™-R5 实时处理单元以及 Mali-400 MP2 图形处理单元及 16nm FinFET+ 可编程逻辑相结合的异构处理系统，具有高性能，低功耗，高扩展等特性，能在工业设计中满足各种需要。 可嵌入多样化的产品形态中，实现智能视觉、智能安防、高级驾驶员辅助系统（ADAS）以及下一代机器人等各种AI边缘应用的落地。

百度/完美体育·（中国）手机网页版 FZ3深度学习计算卡——基于XCZU3EG的百度大脑EdgeBoard加速平台

•基于FPGA可伸缩计算架构，可灵活适配快速迭代的AI网络模型

•实测可达1.2TOPS算力，MobileNet可达100FPS，性能强大

•与百度大脑工具平台无缝兼容，一站式降低AI应用门槛

•体积小，接口齐全，拓展性佳，轻松嵌入各种智能硬件

•工业级配置，高标准选料与工艺，品质卓越

强大AI计算性能&低功耗

实测性能高达1.2TOPS，为量化裁剪情况下MOBILENET可达100FPS，超过CPU性能20倍，功耗仅5~10W模型未裁剪量化情况下，计算卡性能表现如下：

丰富开发资源与工具平台

性能强、体积小、易适配

基于Xilinx Zynq UltraScale＋MPSoC XCZU3EG，4核Cortex-A53＋FPGA 2GB/4GB DDR4 SDRAM（64bit，2400MHz）与8GB eMMC的储存组合，体积小、组合完善、适合嵌入各种不同的产品形态

接口&参数

双40PIN 插针BTB连接器提供丰富IO接口

适用于各种形态的智能产品

产品形态包含但不限于：AI抓拍机、计算盒、机器人、智能车等

应用场景广泛

适用于智能安防、工业检测、医疗诊断、无人机巡查、科研、消费、无人驾驶等广泛领域

2020STM32全国研讨会以“安全连接，智创未来”为主题携手生态合作伙伴，走进全国14个重点城市，为活跃在高科技前沿的行业人士带来基于STM32的最新技术创新，并探讨在物联网安全，智能工业，无线连接，边缘端人工智能等领域的产品解决方案及多样化应用实例。

从9月13日到9月25日，短短13天时间，完美体育·（中国）手机网页版跟随ST展团以深圳，杭州为始，以上海为终，连续在10座国内主要城市分享公司最新产品和技术应用，和国内的开发者们进行深度交流。完美体育·（中国）手机网页版现场展示了基于STM32MP1的核心板和开发板，以及基于该核心板和开发板为行业客户提供的多样化的应用解决方案，产品吸引了现场工程师们的关注。

在杭州会场，完美体育·（中国）手机网页版发表了以“完美体育·（中国）手机网页版核心板加速STM32MP1的产品开发”为主题的演讲，向与会的工程师们分享了基于STM32MP1的核心板产品及向开发者提供的丰富的软硬件开发资源和视频学习资源。

完美体育·（中国）手机网页版精彩瞬间

深

圳

站

Demo

演

示

杭

州

站

长

沙

站

珠

海

站

南

京

站

厦

门

站

广

州

站

北

京

站

上

海

站

西

安

站

2020年STM32全国研讨会圆满结束，期待明年再见！

9月25日，完美体育·（中国）手机网页版官方发布，其MYD-CZU3EG开发板在原产品的基础上搭载了Xilinx深度学习处理单元DPU，该部分新功能的增加可以极大的提升产品数据处理与运行效率，为AI应用落地提供完整支撑，帮助用户实现更为快速的产品开发和迭代。

DPU人工智能引擎

Xilinx®深度学习处理器单元（DPU）是专用于卷积神经的可配置计算引擎网络。引擎中使用的并行度是设计参数，可以根据需要选择目标设备和应用程序。 它包含一组高度优化的指令，并支持大多数卷积神经网络，例如VGG，ResNet，GoogLeNet，YOLO，SSD，MobileNet，FPN等。MYD-CZU3EG搭载DPU AI引擎，可提供强大AI计算能力，结合DNNDK工具链，为AI应用落地提供完整支撑。

本套软件搭载Linux系统，开发者可以基于Linux系统进行应用程序进行开发。

DPU应用领域

搭载DPU后，MYD-CZU3EG可用于ADAS，智能安防，工业质检，智能零售等诸多AI应用开发。

示例：基于YOLOV3的ADAS驾驶辅助demo演示

具体MYD-CZU3EG DPU使用手册，可以在完美体育·（中国）手机网页版官网进行下载。

下载地址：/soft.asp?id=1161

完美体育·（中国）手机网页版MYD-CZU3EG产品介绍

完美体育·（中国）手机网页版MYD-CZU3EG与MYD-CZU4EV开发板是国内领先的Zynq UltraScale+ MPSoC 开发平台。产品基于XILINX 新一代ARM+FPGA处理器：XILINX XCZU3EG ，XILINX XCZU4EV。拥有4GB DDR4（64bit，2400MHZ），4GBeMMC，128MB QSPI flash；板载千兆以太网PHY及USB PHY；完美体育·（中国）手机网页版极致选料与工艺，品质无懈可击；非常适合人工智能，工业控制，嵌入式视觉，ADAS，算法加速等应用领域。

更多产品相关资料链接：/product/myc-czu3eg.htm

9月13日，2020年STM32全国研讨会在杭州和深圳率先拉开序幕。展品展示现场依旧人潮涌动，演讲会议大厅更是座无虚席，工程师们参与技术交流的热情可见一斑。

STM32研讨会深圳现场

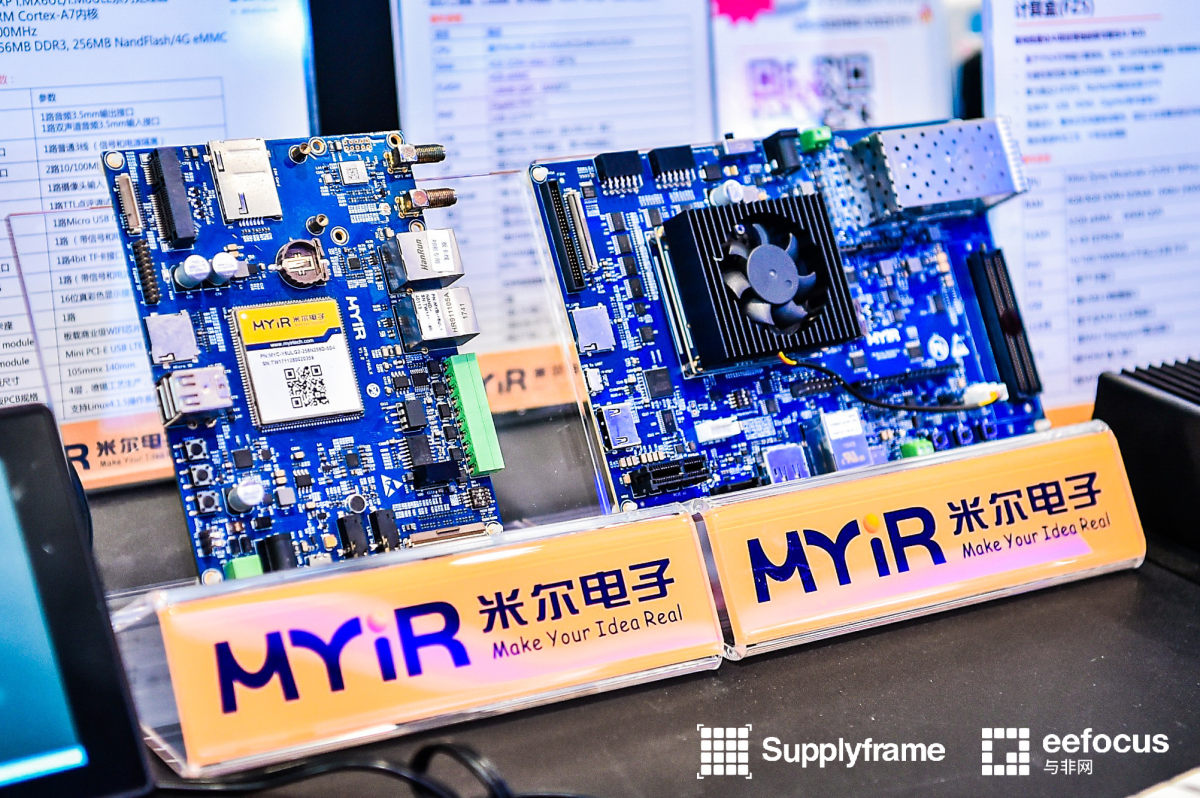

完美体育·（中国）手机网页版电子产品展示现场

完美体育·（中国）手机网页版电子产品展示现场

完美体育·（中国）手机网页版电子产品展示现场

完美体育·（中国）手机网页版电子在本次研讨会现场展示了基于STM32MP1的核心板和开发板，以及基于该核心板和开发板为行业客户提供的多样化的应用解决方案展示。

完美体育·（中国）手机网页版电子杭州演讲现场

完美体育·（中国）手机网页版电子即将量产上市的基于STM32MP1的核心板MYC-YA151C-T，尺寸小巧精悍，成本可以做到99RMB，极具性价比。该产品可以广泛的应用在工业智能网关，智慧楼宇的门禁管理应用，电力FTU/DTU，人机互动等领域中。

在长沙会场，完美体育·（中国）手机网页版电子的深度合作伙伴百问网韦东山老师在主题演讲中分享了基于完美体育·（中国）手机网页版STM32MP1核心板开发的产品及配套开发学习教程。感兴趣的小伙伴可以去百问网观看学习。
截止目前，完美体育·（中国）手机网页版电子已经走过了深圳/杭州/长沙/珠海/厦门等城市，这是一次非常棒的技术交流与产品展示之旅。接下来我们还将跟随意法半导体STM32研讨会去到更多的城市，欢迎大家前来交流。
活动议程

关于完美体育·（中国）手机网页版电子

完美体育·（中国）手机网页版电子是一家专注于ARM嵌入式软硬件开发的高新技术企业。在以客户为中心的指引下，为嵌入式领域客户提供专业的ARM工业控制板、ARM核心板模块、ARM开发工具、充电桩计费控制单元及充电控制板等产品和服务。此外，完美体育·（中国）手机网页版还可通过涵盖众多 ARM 处理器及操作系统的专业技术提供定制设计解决方案，通过各种服务帮助客户加速产品上市进程。

如果你要问我现在电子产业什么最热，那无疑是AI，而基于大数据训练的深度学习技术可以说是目前AI应用的最广，最成功的产品形态了，覆盖我们生活的方方面面，诸如购物、看病、新闻编辑等，在这高深技术的背后少不了最前沿的硬件技术支持。今天笔者就拿到了完美体育·（中国）手机网页版科技与百度合作推出的一款深度学习计算卡MYS-ZU3EG-8E4D-EDGE-K1（从官方资料来看，这个版本表示搭载4GB DDR4的调试阶段的板卡，以下都将简称FZ3 EdgeBoard），我们来看看深度学习背后到底需要什么样的硬件支持。

• 开箱

完美体育·（中国）手机网页版科技一贯风格的包装，原本以为这么大的包装板子也会很大，但是结果出乎意料之外，开发板精致小巧，差不多就比树莓派大一点，除了FZ3 EdgeBoard，完美体育·（中国）手机网页版科技还附赠了一个电源适配器、一条电源线、一根MicroUSB线以及已经插在FZ3上的16GB MicroSD卡。

• 硬件介绍

初看FZ3 EdgeBoard，即惊叹于做工颜值在线，黑色PCB板+高品质的散热风扇；又感叹于尺寸设计的精致小巧，大小只有100mm*70mm。虽然说“麻雀”虽小，但是五脏俱全。

开发板正面

开发板背面

FZ3的硬件资源分布图如下：

.  XCZU3EG，Zynq UltraScale + MPSoC  SoC
.  4GB DDR4 SDRAM（64bit 2400Mbps）
.  8GB eMMC
.  32MB QSPI
.  10/100/1000Mb/s 千兆以太网 PHY
.  RS485 * 1，CAN * 1
.  1 路 TF 卡接口
.  1 路 USB2.0 物理接口，1 路 USB3.0 物理接口
.  1 路千兆 RJ45 以太网接口
.  1 路 Mini Displayport 接口
.  1 路 PCIe x1 接口
.  1 个系统复位按键，1 个 FPGA 复位按键
.  1 路 MIPI-CSI 接口，1 路 BT1120 接口
.  1 路 JTAG 接口，1 路 USB 转 UART 调试接口
.  2 个 40PIN 2.54mm 间距 IO 扩展接口
.  四个板载 LED 状态指示

可以看到，虽然FZ3很小巧，但是该有的外设资源一点也不少，而且很多外设是有别于传统嵌入式开发板的，比如搭载了4GB的DDR4 SDRAM ，USB3.0接口，mini Displayport接口，PCIe接口等，这些更像是作为生产力工具的计算机才有的，看到这些配置，是不是对这个板子更加感兴趣了？再来看下各部分接口的细节图，彻底体验下将消费电子做成工业级产品的奢侈感。

PS单元接口

mini Displayport接口：1 路 Mini DisplayPort 接口，2lane，支持 DP1.2a 4K/30fps 分辨率输出。

PCIe 1x 接口：1 路 PCIe 1x 接口，从 PS 端引出，支持 PCIe 2.1。
PS 端以太网：1 路 10/100/1000Mbps 以太网 RJ45 接口。
USB Host ：1 路 USB 2.0 接口，1 路 USB3.0 接口（含 USB2.0），一起经由底板上的双层 USB3.0TYPE-A 接口引出，作为 HOST，接口为 J2，上层仅支持 USB2.0，下层支持 UBS3.0 和USB2.0。
TF 卡接口：1 路 TF 卡接口，用于启动或者存储。
MicroUSB to UART 接口：1 路 MicroUSB to UART 接口，用于调试开发板。

PL 单元接口

1 MIPI-CSI 摄像头接口：MIPI 信号直接通过 PL 端的 IO，进入 FPGA 内部进行解码。

BT1120 视频输入接口：PL 端留有 BT1120 视频输入接口，BT1120 视频信号直接通过 PL 端的 IO，进入 FPGA 内部进行解码。详细 IO 细节请参考 PINMAP。

IO 扩展接口

本开发板通过 2 个 2x20PIN 的 2.54 排针进行 IO 扩展，其中包含 12V，5V，3.3V，1.8V 等电源输出，CAN，RS485，USB2.0x2，4xPSMIO，40PIN PL 端 IO 等信号。

电源输入接口，默认为 12V 输入，过流保护为 2A

RTC 电池接口，可使用 1.5V 的 AG3/LR41 型号电池

风扇接口，默认为 12V 供电，可以通过 PL 端 IO 探测风扇转速

CAN 接口、RS485 接口

当然，这么多外设的扩展还是离不开板子的核心重点，赛灵思Zynq UltraScale + MPSoC   SoC  XCZU3EG-SFVC784。

集成了ARM 四核 Cortex-A53（PS），双核 Cortex-R5（PS），Mali-400 MP2 图形处理单元和Kintex Ultrascale + FPGA（PL）。四核 Cortex-A53 具有强大的计算能力，双核 Cortex-R5可用于实时处理应用，Mali-400 MP2 可用于加速图形处理，而 FPGA 具有完全可编程性。配合丰富的常用接口以及可扩展接口，可适应各种应用场景。

XCZU3EG-SFVC784 支持 1.5GHz（最大-1）的 APU 速度，600MHz（最大-1）的 RPU速度，667MHz（最大-1）的 GPU 速度，以及高达 2400Mbps 的 DDR4 速度。

基于赛灵思的XCZU3EG SoC，内部集成了4核ARM A53处理器+GPU+FPGA的架构，具有多核心处理能力、FPGA可编程能力以及视频流硬件解码能力等特点；内置了基于Linux操作系统+百度深度学习平台-飞桨（Paddle）定制的深度学习软核，深度兼容百度大脑模型资源与工具平台（EasyDL/AIStudio），可高效、快速的实现模型的训练-部署-推理等一系列流程，极大降低了开发验证、产品集成、科研教学、项目部署的门槛。

• 上电使用

开发板提供四种启动方式供选择，分别是 JTAG，SD1，eMMC 和 Quad-SPI 启动，可通过拨码开关 SW1 进行设置。

FZ3 计算卡内部搭载Linux系统，开发者可以基于Linux系统进行应用程序进行开发。（主要调用流程：1.应用程序获取视频输入->2.调用预测库加载模型->3.调度模型和底层驱动加速模块进行计算->4.获得运行结果）

因为没有这个比较先进的miniDP接口转接线，所以无奈只能通过最原始的网口访问，通过SSH连接，官方出厂默认的静态IP为：192.168.1.254，所以我配置在相应的网段内。

然后通过putty的ssh功能访问，初始的用户名和密码都是root。

登录成功后，我们可以直接通过文件管理的ftp方式访问开发板上的文件。

据官方介绍开发板有默认的深度学习示例，不过既然是和百度大脑联合的一个开发平台，我们怎么也要用自己训练的模型，所以当可以连接上FZ3后，我们就向“百度大脑”开炮。

运行EasyDL平台模型预测
EasyDL是一站式的深度学习模型训练和服务平台，提供可视化的操作界面，只需上传少量图片就可以获得高精度模型。

当然，首先我们得注册个账号，然后通过场景可以选择“图像分类”或者“物体检测”。
……

夏日炎炎，酷暑当前
作为FPGA的工程师的你需要清凉一“夏”
完美体育·（中国）手机网页版Xilinx板卡给你降温消暑
夏季钜惠活动来袭~~~

MYC-CZU3EG/4EV核心板

型号：MYC-CZU3EG-4E4D-1200-C
零售价（未税RMB) 2799
调整至1949 元！！！

 型号：MYC-CZU4EV-4E4D-1200-C
零售价（未税RMB）3998
调整至 3799元！！！
淘口令：€2bQXc0DzEW0€
购买链接：https://m.tb.cn/h.VGI66IM?sm=c7778a



MYD-CZU3EG/4EV 开发板

MYD-CZU3EG开发板
型号：MYD-CZU3EG-4E4D-1200-C
零售价（未税RMB）4499
调整至 2999元！！！

 MYD-CZU4EV开发板
型号：MYD-CZU4EV-4E4D-1200-C
零售价（未税RMB）5799
调整至 4899 元！！！
淘口令：€p1dlc0xavLc€
淘宝链接：https://m.tb.cn/h.VtiUAJd?sm=9e3b69

活动时间：2020.8.7-2020.9.7

最终活动解释权归完美体育·（中国）手机网页版电子所有*

心动不如行动，赶紧动手购买吧！

Keil MDK是针对基于Arm的微控制器的最全面的软件开发解决方案，包括创建，构建和调试嵌入式应用程序所需的所有组件。



MDK v5.31版本主要是针对MDK v5.30的错误修复版本。 它还改善了多项目工作区中的编辑体验（在μVision部分中标记为New！），并具有源浏览器的增强版本。



Arm Compiler 6的增强型源浏览器：



Arm Cortex-M55入门-Arm工具提供的开发流程的动手演示，内容包括：

• Cortex-M55处理器的新架构功能
• 如何使用循环模型对应用程序进行基准测试
• 如何在FPGA原型板上运行应用程序
• 如何使用Keil MDK调试功能优化代码
• 如何使用FVP仿真模型进行代码覆盖



ARM编译器6.14

增加了对Arm Cortex-M55的支持，并改进了DSP和ML应用程序的编译器工作负载的性能。



MDK v5.30随附以下软件包：

1. ARM.CMSIS.5.7.0
2. ARM.CMSIS驱动程序2.6.0
3. Keil.MDK-中间件7.11.1
4. Keil.Compiler.1.6.3
5. MDK中间件7.11.1



进行了以下更改：

文件系统组件

-fdefrag中的次要优化和修复（仅适用于EFS）

网络组件

-增加了对可同时使用的多个LAN接口（以太网，WiFi）的支持

-在调试器中重新设计了网络系统查看器，为多个网络接口添加了状态视图

USB组件

-USB主机：为CDC ACM传输添加了中止功能

图形组件

-更新：图形库V6.10h（使用GUI_USE_ARGB = 0，GUI_SUPPORT_BIDI = 0构建的库）

μVision

新改进了多项目工作区中的编辑体验：

-在编辑器中打开但不属于活动项目的文件带有特殊图标b_uv4_not_in_active_project标记

-对于不属于活动项目的文件，将禁用动态语法检查和源代码浏览，以避免发生冲突。

添加了M-Profile Vector扩展窗口：



现在开始新项目时，Arm Compiler 6是所有基于Arm Cortex-M的设备的默认编译器。 对于Armv6-M和Arvm7-M设备，可以选择Arm Compiler 5。

MDK-Essential和MDK-Lite还支持Armv8-M的安全和非安全编程。

引入了对CPRJ和使用CMSIS-Build进行持续集成（CI）工作流的层的支持。

改进的FreeRTOS调试：线程收集和堆栈展开。

增加了对非特权调试扩展（UDE）的支持

事件统计：修复了线程事件计时中的错误

FVP仿真模型现已提供代码覆盖率





调试驱动程序和模型



ULINK和CMSIS-DAP调试适配器可以使用各种新功能和更新。

有关更多信息，请参考发行说明。

固定虚拟平台（快速模型）已更新至版本11.10.22。



对于第三方调试适配器，可以使用以下更新：

Segger J-Link调试驱动程序6.70e

新唐NULink调试驱动程序v3.02.6990

下载方式：

微信扫描下方二维码，

关注完美体育·（中国）手机网页版MYIR公众号并回复“MDK531”

即可获取下载链接及提取码。
