MYC-SAMA5D3X-C核心板
- ARM Cortex-A5内核,主频536MHz
- ATSAMA5D3X系列处理器
- 512MB DDR2 SDRAM,可选256MB DDR2 SDRAM
- 256MB NandFlash,4MB DataFlash,64KB EEPROM
- 集成千兆网口芯片
- 采用工业级器件,标准化插针接口,稳定适用于各种现场环境
- 完美支持Linux3.6.9/Android4.0.4
MYC-SAMA5D3X-C是完美体育·（中国）手机网页版科技推出的基于ATMEL SAMA5D3X芯片 ARM Cortex-A5内核的最新处理器的核心板，工作频率高达536MHz，并集成256MB/512MB DDR2 SDRAM，256MB NandFlash，4MB DataFlash,64KB EEPROM内存资源，千兆以太网卡芯片和丰富的信号接口，构成一个最小嵌入式系统。该系列产品包括 4 款核心板，如下：
批量定制用户可以根据需要选择不同型号的处理芯片及工业级或商业级器件以适当降低成本。
- MYC-SAMA5D31-C核心板（基于ATMEL公司ATSAMA5D31芯片）
- MYC-SAMA5D33-C核心板（基于ATMEL公司ATSAMA5D33芯片）
- MYC-SAMA5D34-C核心板（基于ATMEL公司ATSAMA5D34芯片）
- MYC-SAMA5D35-C核心板（基于ATMEL公司ATSAMA5D35芯片）
- MYC-SAMA5D36-C核心板（基于ATMEL公司ATSAMA5D36芯片）

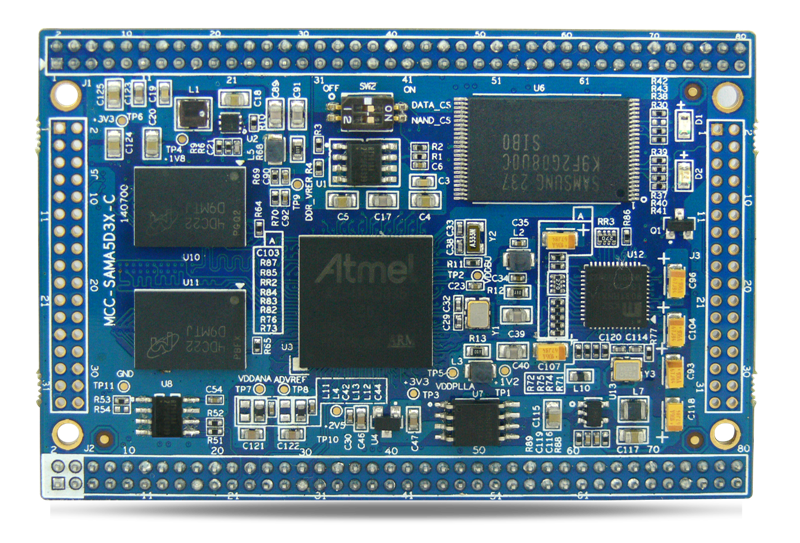

图1 MYC-SAMA5D3X-C核心板
产品功能图

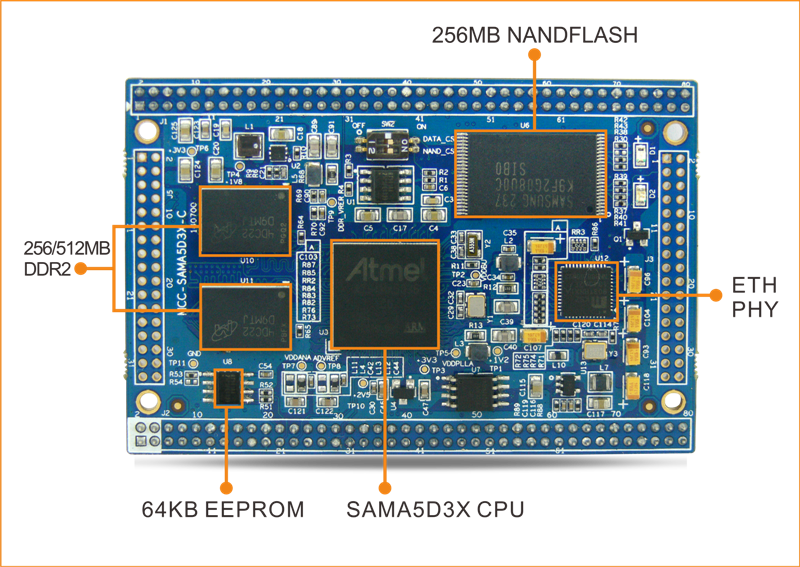

图2 MYC-SAMA5D3X-C核心板功能标注图
产品选型对比
| 产 品 |
MYC-SAMA5D31-C |
MYC-SAMA5D33-C | MYC-SAMA5D34-C | MYC-SAMA5D35-C | MYC-SAMA5D36-C |
| 芯 片 | ATSAMA5D31 | ATSAMA5D33 | ATSAMA5D34 | ATSAMA5D35 | ATSAMA5D36 |
| LCD | 1 | 1 | 1 | 0 | 1 |
| CAN | 0 | 0 | 2 | 2 | 2 |
| 串 口 | 7 | 5 | 5 | 7 | 7 |
核心板硬件资源
| 项目 | 参数 | 配置 |
| CPU | ATMEL ATSAMA5D31/ATSAMA5D36 ARM® Cortex-A5处理器 | 可选 |
| 主频 | 536MHz | 标配 |
| 内存 | 256MB/512MB DDR2 SDRAM | 可选 |
| Flash | 256MB NandFlash，4MB DataFlash | 标配 |
| EEPROM | 64KB EEPROM | 标配 |
| 以太网 | 1路10/100/1000M,用户可用J2上的PC0-PC9扩展多一路 | 标配 |
| 指示灯 | 一个电源指示灯（红色）和一个用户指示灯（蓝色） | 标配 |
核心板引出接口信号
| 项目 | 参数 |
| 网口 | 1路千兆网口,用户可用J2上的PC0-PC9扩展多一路 |
| USB | 可扩展3路USB（2路高速USB HOST,1路MINI USB HOST/Device） |
| 串口 | 可扩展7路串口 |
| I2C | 可扩展2路I2C总线 |
| CAN | 2路CAN总线 |
| SPI | 可扩展1路SPI |
| ADC | 12路12位 |
| 总线 | 可扩展16位数据总线和8位地址总线 |
| GPIO | 最多159路GPIO |
| SDIO | 3路 |
测试底板（MYD-SAMA5D3X-C）外设接口
| 项目 | 参数 |
| 音频 |
1路音频3.5mm输入接口，1路麦输入接口 1路双声道音频3.5mm输出接口 |
| 显示 | 24位真彩色显示接口，默认480x272分辨率(4.3寸屏)，最高可支持2048x2048 |
| USB |
2路高速USB接口（HOST） 1路mini USB HOST/Device接口 |
| 串口 | 1路调试串口DBGU（Debug Unit），3线 |
| RS485 | 1 路RS485接口 |
| MMC/SD卡 | 1 路MMC/SD卡接口 |
| CAN | 2路 |
| Ethernet | 1路10/100/1000Mb/s以太网接口 |
| JTAG | 1路调试接口：20-pin，2.54mm标准JTAG接口 |
| 用户灯 | 3个用户灯/系统心跳灯 |
| 按键 | 1个复位按键，2个用户按键 |
| 电源指示灯 | 1个电源指示灯（底板：红色），2个用户灯（底板：红色和蓝色） |
| 用户扩展接口 | 6路ADC，2路SPI，2路SDIO，6路串口，1路I2C，16位数据总线，8位地址总线 |
MYC-SAMA5D3X-C核心板引脚定义下载
电气特性
| 项目 | 参数 |
| 工作温度 | -40~+ 85℃工业级 |
| 环境温度 | -50～100 ℃ |
| 环境湿度 | 20%~90%，非冷凝 |
| 机械尺寸 | 55mm x 82mm，厚1.6mm，125g |
| PCB规格 | 8层，沉金工艺，独立的接地信号层，无铅 |
| 电源供电 | 3.3V/2A |
| 核心板接口类型 | 160PIN双排接口和68PIN双排接口，间距2.0MM |
| 系统功耗 | 约3.3V/0.17A |
功能结构图
图3 MYC-SAMA5D3X-C系列核心板功能结构图
机械尺寸图

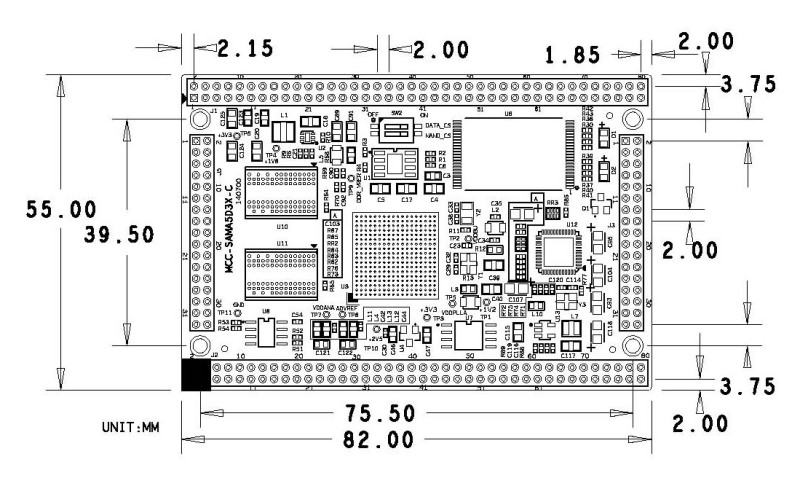

图4 MYC-SAMA5D3X-C系列核心板机械尺寸图
Linux 3.6.9操作系统
| 类 别 | 名称 | 描述 |
| 引导程序 | AT91Bootstrap | 一级引导程序 |
| u-boot | 二级引导程序 | |
| Linux内核 | linux 3.6.9 | linux内核 |
| 设备驱动 | LED驱动 | LED驱动 |
| NandFlash | NANDFlash驱动 | |
| Dataflash | Dataflash驱动 | |
| SD | SD卡驱动 | |
| SPI | SPI驱动 | |
| CAN | CAN驱动 | |
| LCD+Touch | LCD驱动支持4.3,7寸 | |
| Audio | 音频驱动 | |
| GETH | 以太网驱动 | |
| USB | USB驱动 | |
| GPIO | GPIO驱动 | |
| Button | 按键驱动 | |
| RS485 | RS485驱动 | |
| RTC | RTC驱动 | |
| USART | USART驱动 | |
| 示例程序 | Audio | Audio测试 |
| CAN | CAN测试 | |
| rs232 | rs232测试 | |
| rs485 | rs485测试 | |
| RTC | RTC测试 | |
| GPIO | GPIO测试 | |
| Network | 网络测试 | |
| mtd | dataflash测试 | |
| key_led | 按键与led测试 | |
| 图形界面 | launch | QT界面 |
| Qt/Embedded4.5.3 | QT运行环境 |
Android4.0.4操作系统
| 类别 | 引导程序 | 描述 |
|
引导程序 |
AT91Bootstrap | 一级引导程序 |
| u-boot | 二级引导程序 | |
| Linux内核 | linux 3.6.9 | linux内核 |
| 设备驱动 | SD | SD卡驱动 |
| LCD+Touch | LCD驱动，支持4.3,7寸屏 | |
| Audio | 音频驱动 | |
| GETH | 以太网驱动 | |
| USB驱动 | USB驱动 | |
| Button | 按键驱动 |
用于工业领域的嵌入式应用，包括工厂和建筑自动化、智能电网、医疗和手持式终端以及智能手表、户外GPS、数字增强型无绳通信电话等消费产品应用。
| 可选择的配套产品 | 可选择的同类产品 |
|
|
| 名称 | 型号 | 产品配置 | ||||
| 处理器 | 内存 | NandFlash | 工作温度 | |||
|
MCC-SAMA5D3X-C 核心板 |
MYC-CA5D36-256N512D-C | SAMA5D36 | 512MB | 256MB | 商业级 | |
| MYC-CA5D36-256N512D-I | SAMA5D36 | 512MB | 256MB | 工业级 | ||
| MYC-CA5D36-256N256D-I | SAMA5D36 | 256MB | 256MB | 工业级 | ||
多功能、高性能、低功耗、嵌入式 MPU
基于 ARM® Cortex-A5 处理器的 Atmel® SAMA5D3 系列嵌入式微处理器单元 (eMPU) 能够以低于 200mW 的功耗提供高达 536MHz (850DMIPS) 的处理能力，从而为成本敏感型工业和消费应用提供了一个高性能、低功耗平台。
关键特性
- 高性能架构 — SAMA5D3 系列基于带浮点运算单元的 ARM Cortex-A5 内核，堪称是那些需要高精度计算和快速数据处理的应用的理想之选。具有 64 位内部总线架构和 32 位宽 DDR 控制器，能够以高达 166MHz 的频率运行，提供高达 1328MB/s 的带宽
- 市场领先的低功耗优势 — SAMA5D3 系列堪称是电池供电应用的理想之选，以最大速度运行时功耗低于 200mW，以低功耗模式运行时功耗低于 0.5mW
- 用于连接和用户界面应用的全面外设集 — 包括千兆位和 10/100 以太网、多达三个 HS USB 端口、双 CAN、三个 SDIO/SD/MMC、UART、SPI、TWI、软调制解调器、带有图形加速器的 LCD 控制器、相机接口、12 位 ADC 以及 32 位定时器等
- 最先进的安全性 — 包括安全引导、高级加密标准 (AES)/三重数据加密标准 (DES) 加密引擎、安全哈希算法 (SHA) 和真正的随机号码生成器 (TRNG)
- 低系统成本 — 0.8mm 球间距封装降低了 PCB 设计的复杂性。简单的电源管理方案和匹配 DDR 线路的阻抗减少了对外部元件的需求。三个 USB 端口节省了外部 USB 集线器的成本。
- 广泛的生态系统 — 随附免费 Atmel Linux® 和 Android™ 端口及 Qt SDK，以及一套完整的面向非操作系统用户的 C 示例。这一服务由多个软件和硬件合作伙伴共同完成。
器件说明
- ATSAMA5D31 -- ARM Cortex-A5 嵌入式MPU处理器，536MHz，支持Linux，FPU，LCD控制器，10/100以太网，安全协议
- ATSAMA5D33 -- ARM Cortex-A5 嵌入式MPU处理器，536MHz，支持Linux，FPU，LCD控制器，千兆以太网，安全协议
- ATSAMA5D34 -- ARM Cortex-A5 嵌入式MPU处理器，536MHz，支持Linux，FPU，LCD控制器，千兆以太网，双CAN，安全协议
- ATSAMA5D35 -- ARM Cortex-A5 嵌入式MPU处理器，536MHz，支持Linux，FPU，双网口，双CAN，安全协议
