MYD-SAMA5D3X-C开发板

MYD-SAMA5D3X-C开发板是一款基于ATMEL SAMA5D3X处理器（SAMA5D31， SAMA5D33，SAMA5D34，SAMA5D35，SAMA5D36）ARM Cortex A5内核的全功能评估工具，主频高达536MHz，外扩256/512MB DDR2 SDRAM，256MB NandFlash，4MB DataFlash，64KB EEPROM。主板板载7路串口，2路USB HOST，1路mini USB HOST/Device，1路千兆网口， MMC/SD卡接口，CAN接口,RS485接口等，支持Linux, Android操作系统，资料提供包括用户手册，PDF原理图，外扩接口驱动，BSP源码包，开发工具等。为开发者提供了完善的软件开发环境，降低产品开发周期，实现产品快速上市。
该系列产品由 MYB-SAMA5D3X-C 通用底板和 MCC-SAMA5D3X-C 核心板组成，产品系列包括 5 款开发板，分别为：

• MYD-SAMA5D31-C开发板（基于ATMEL公司ATSAMA5D31芯片）
• MYD-SAMA5D33-C开发板（基于ATMEL公司ATSAMA5D33芯片）
• MYD-SAMA5D34-C开发板（基于ATMEL公司ATSAMA5D34芯片）
• MYD-SAMA5D35-C开发板（基于ATMEL公司ATSAMA5D35芯片）
• MYD-SAMA5D36-C开发板（基于ATMEL公司ATSAMA5D36芯片）

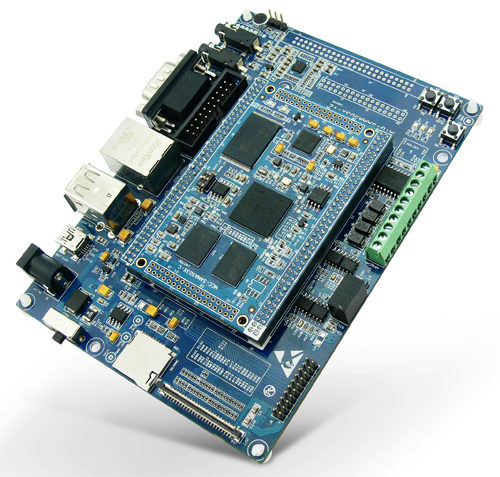

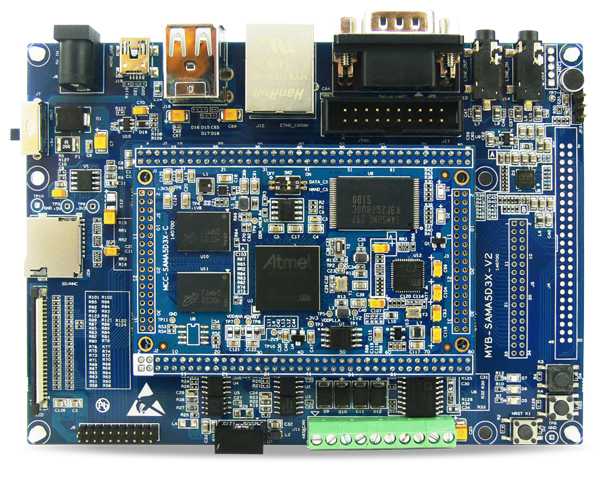

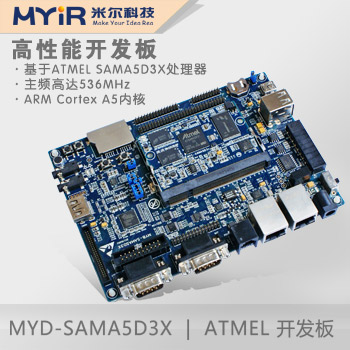

图1 MYD-SAMA5D3X-C开发板

 产品功能图

MYD-SAMA5D3X-C开发板是一款功能丰富的开发板，采用MCC-SAMA5D3X-C核心板加底板的方式，为嵌入式设计人员提供快捷简单的实践方式来评估 ATMEL SAMA5D3X系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示：


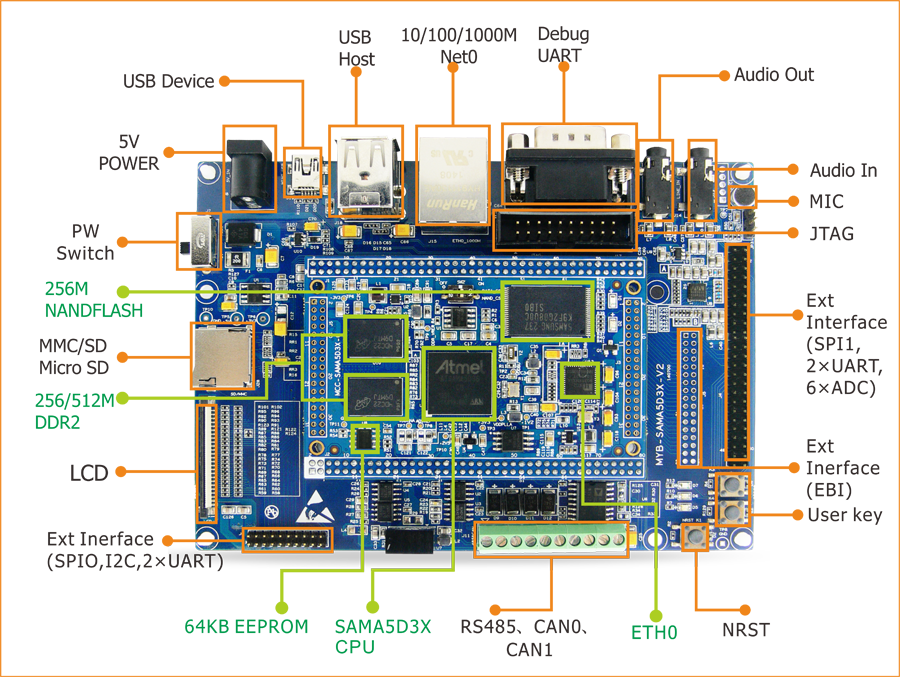

 图2 MYD-SAMA5D3X-C开发板功能标注图

产品选型对比

产 品	MYD-SAMA5D31-C	MYD-SAMA5D33-C	MYD-SAMA5D34-C	MYD-SAMA5D35-C	MYD-SAMA5D36-C
芯 片	ATSAMA5D31	ATSAMA5D33	ATSAMA5D34	ATSAMA5D35	ATSAMA5D36
千兆网口	0	1	1	1	1
LCD	1	1	1	0	1
CAN	0	0	2	2	2
串 口	2	2	2	2	2

核心板硬件资源

项目	参数	配置
CPU	ATMEL  ATSAMA5D31/ATSAMA5D36 ARM® Cortex-A5处理器	可选
主频	536MHz	标配
内存	256MB/512MB DDR2 SDRAM	可选
Flash	256MB NandFlash，4MB DataFlash	标配
EEPROM	64KB EEPROM	标配
以太网	1路10/100/1000M,用户可用J2上的PC0-PC9扩展多一路	标配
指示灯	一个电源指示灯（红色）和一个用户指示灯（蓝色）	标配


核心板引出接口信号

项目	参数
网口	1路千兆网口,用户可用J2上的PC0-PC9扩展多一路
USB	可扩展3路USB（2路高速USB HOST,1路MINI USB HOST/Device）
串口	可扩展7路串口
I2C	可扩展2路I2C总线
CAN	2路CAN总线
SPI	可扩展1路SPI
ADC	12路12位
总线	可扩展16位数据总线和8位地址总线
GPIO	最多159路GPIO
SDIO	3路

底板外设资源(功能列表)

项目	参数
音频	1路音频3.5mm输入接口，1路耳麦输入接口 1路双声道音频3.5mm输出接口
显示	24位真彩色显示接口，默认480x272分辨率(4.3寸屏)，最高可支持2048x2048
USB	2路高速USB接口（HOST） 1路mini USB HOST/Device接口
串口	1路调试串口DBGU（Debug Unit），3线
RS485	1 路RS485接口
MMC/SD卡	1 路MMC/SD卡接口
CAN	2路
Ethernet	1路10/100/1000Mb/s以太网接口
JTAG	1路调试接口：20-pin，2.54mm标准JTAG接口
用户灯	3个用户灯/系统心跳灯
按键	1个复位按键，2个用户按键
电源指示灯	1个电源指示灯（底板：红色），2个用户灯（底板：红色和蓝色）
用户扩展接口	6路ADC，2路SPI，2路SDIO，6路串口，1路I2C，16位数据总线，8位地址总线


电气特性

项目	参数
工作温度	-40~+ 85℃工业级
环境温度	-50～100 ℃
环境湿度	20%~90%，非冷凝
机械尺寸	底板：140mm x 100mm,厚1.6mm 核心板：55mm x 82mm，厚1.6mm，125g
PCB规格	底板：4层，沉金工艺生产，独立的接地信号层，无铅 核心板：8层，沉金工艺，独立的接地信号层，无铅
电源供电	底板，5V/2A 核心板，3.3V/0.5A
核心板接口类型	160PIN双排接口和68PIN双排接口，间距2.0MM
系统功耗	底板，约5V/0.05A 底板+核心板，约5V/0.32A 底板+核心板+4.3寸屏，约5V/0.37A

功能结构图

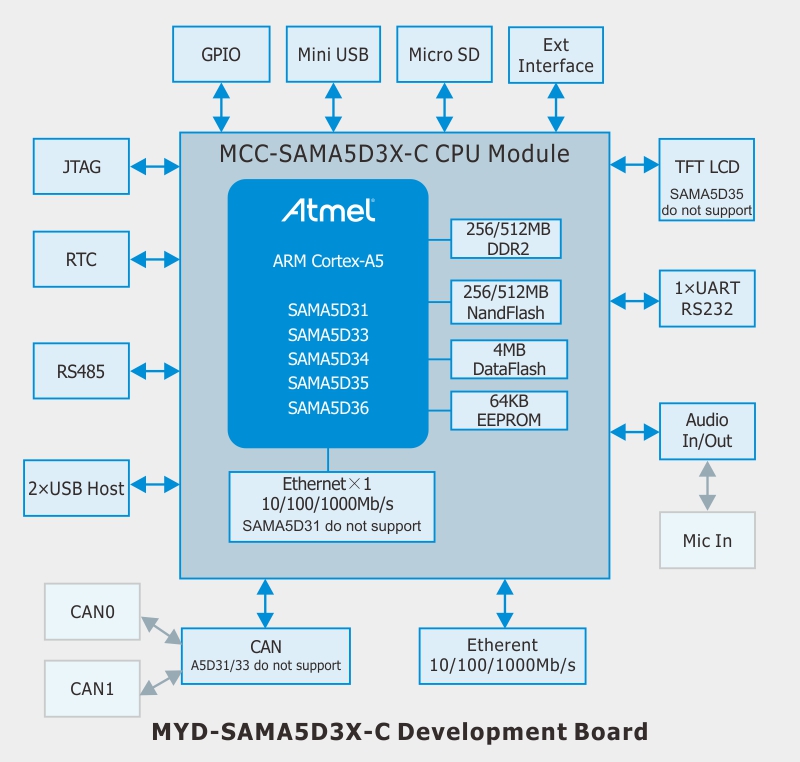

图3 MYD-SAMA5D3X-C系列开发功能结构图

机械尺寸图

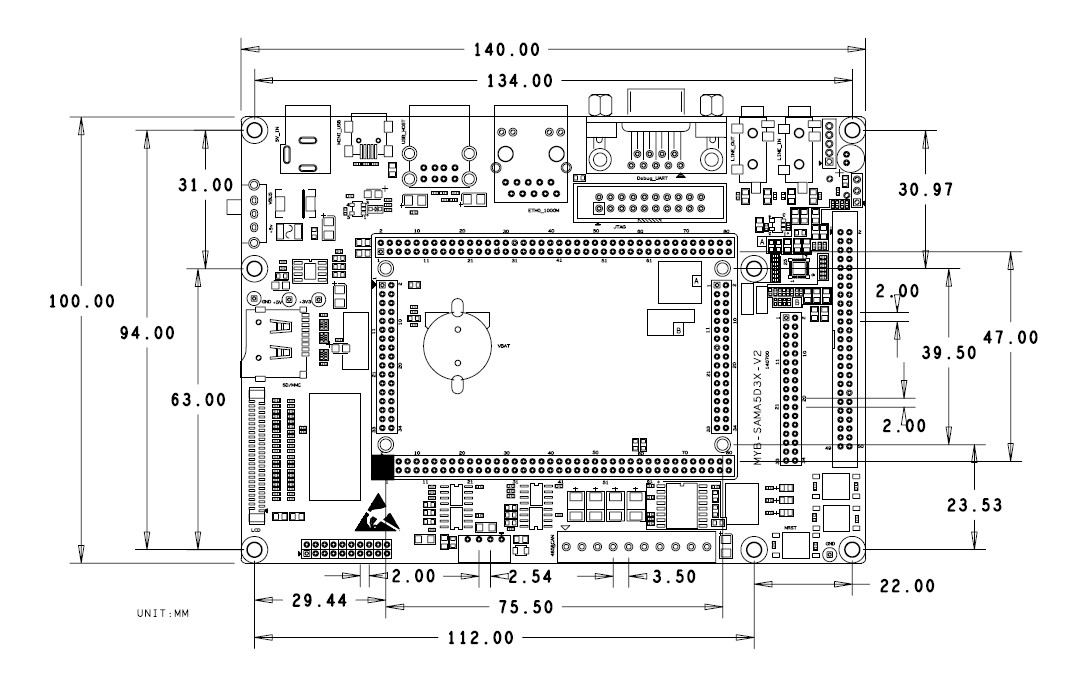

图4 MYD-SAMA5D3X-C系列开发板机械尺寸图

Linux 3.6.9操作系统

类 别	名称	描述
引导程序	AT91Bootstrap	一级引导程序
	u-boot	二级引导程序
Linux内核	linux 3.6.9	linux内核
设备驱动	LED驱动	LED驱动
	NandFlash	NANDFlash驱动
	Dataflash	Dataflash驱动
	SD	SD卡驱动
	SPI	SPI驱动
	CAN	CAN驱动
	LCD+Touch	LCD驱动支持4.3,7寸
	Audio	音频驱动
	GETH	以太网驱动
	USB	USB驱动
	GPIO	GPIO驱动
	Button	按键驱动
	RS485	RS485驱动
	RTC	RTC驱动
	USART	USART驱动
示例程序	Audio	Audio测试
	CAN	CAN测试
	rs232	rs232测试
	rs485	rs485测试
	RTC	RTC测试
	GPIO	GPIO测试
	Network	网络测试
	mtd	dataflash测试
	key_led	按键与led测试
图形界面	launch	QT界面
	Qt/Embedded4.5.3	QT运行环境

Android4.0.4操作系统

类别	引导程序	描述
引导程序	AT91Bootstrap	一级引导程序
	u-boot	二级引导程序
Linux内核	linux 3.6.9	linux内核
设备驱动	SD	SD卡驱动
	LCD+Touch	LCD驱动，支持4.3,7寸屏
	Audio	音频驱动
	GETH	以太网驱动
	USB驱动	USB驱动
	Button	按键驱动
