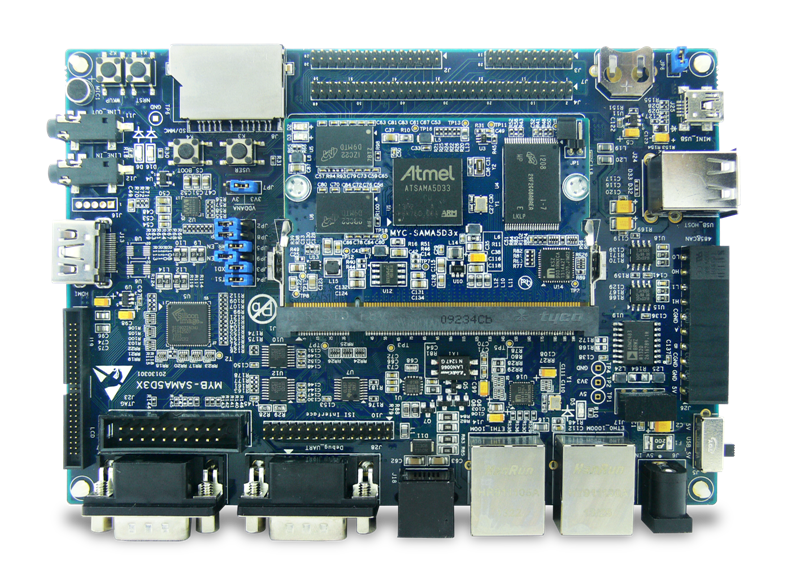

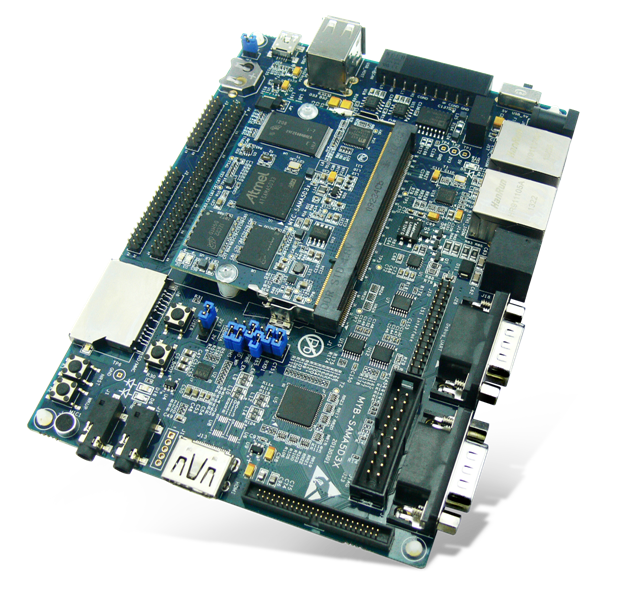

MYD-SAMA5D3X系列开发板是一款基于ATMEL SAMA5D3X处理器（SAMA5D31， SAMA5D33，SAMA5D34，SAMA5D35，SAMA5D36）ARM Cortex A5内核的全功能评估工具，主频高达536MHz，外扩512MB DDR2 SDRAM，256MB NandFlash，4MB DataFlash，16M NorFlash。主板板载2路串口，2路USB HOST，1路mini USB HOST/Device，2路网口， MMC/SD卡接口，TF卡接口，CAN接口，HDMI接口等，支持Linux 3.6.9，Android 4.0.4操作系统，资料提供包括用户手册，PDF原理图，外扩接口驱动，BSP源码包，开发工具等。为开发者提供了完善的软件开发环境，降低产品开发周期，实现产品快速上市。
|
|
该系列产品由 MYB-SAMA5D3X 通用底板和 MYC-SAMA5D3X 系列核心板组成，产品系列包括 4 款开发板，分别为：
|
MYD-SAMA5D31开发板（基于ATMEL公司ATSAMA5D31芯片）
MYD-SAMA5D33开发板（基于ATMEL公司ATSAMA5D33芯片）
MYD-SAMA5D34开发板（基于ATMEL公司ATSAMA5D34芯片）
MYD-SAMA5D35开发板（基于ATMEL公司ATSAMA5D35芯片）
MYD-SAMA5D36开发板（基于ATMEL公司ATSAMA5D36芯片）
|
|
|
产品选型比较
|
|
|
|
产品
|
MYD-SAMA5D31
|
MYD-SAMA5D33
|
MYD-SAMA5D34
|
MYD-SAMA5D35
|
MYD-SAMA5D36
|
|
10/100网口
|
1
|
0
|
0
|
1
|
1
|
10/100/1000M网口
|
0
|
1
|
1
|
1
|
1
|
|
UART
|
2
|
2
|
2
|
2
|
2
|
|
LCD
|
1
|
1
|
1
|
0
|
1
|
|
CAN
|
0
|
0
|
2
|
2
|
2
|
|
|
|
|
|
|
|
工业控制，医疗器械，汽车电子，消费电子，手持设备等。
|
|
|
|
|

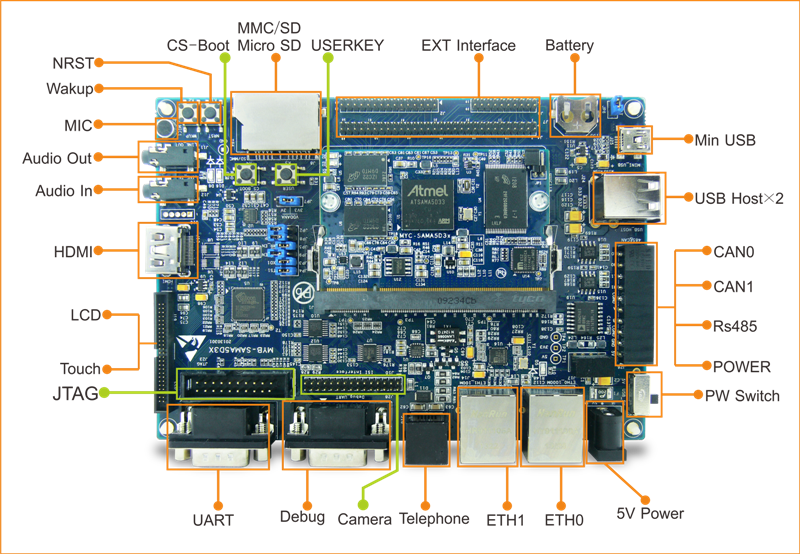

功能标注图
|
|
|
|
|
|
|
|
|
|
|
|
|
CPU 单元
-
ATSAMA5D31 / ATSAMA5D33 / ATSAMA5D34 / ATSAMA5D35 / ATSAMA5D36(32位处理器)
-
ARM® Cortex-A5处理器，536MHz运行频率
-
32KB数据Cache，32KB指令Cache，内存管理单元MMU
-
128KB片内SRAM，160KB片内ROM
-
3路I2C，2 路SPI
-
4路16位PWM
-
12路12位ADC
-
最多160个GPIO
-
256MB NandFlash,4MB DataFlash和16MB NorFlash
-
512MB DDR2 SDRAM，32bit数据总线，可选256MB DDR2 SDRAM
-
1个10/100/1000Mb/s以太网接口（SAMA5D31不支持）
-
1个电源指示灯（红色）
-
1个用户灯/系统心跳灯（蓝色）
底板外设资源
-
1路音频3.5mm输入接口
-
1路双声道音频3.5mm输出接口
-
1路麦输入接口
-
1路电话接口
-
24位真彩色
-
默认480x272分辨率(4.3寸屏)，最高可支持1280 x720（SAMA5D35不支持）
-
1路MMC/SD卡接口
-
1路TF卡接口
-
串口
-
1路调试串口DBGU（Debug Unit）3线
-
1路普通串口UART1 5线
-
1路RS485接口
-
2路CAN接口
-
1路HDMI接口
-
2路高速USB HOST接口
-
1路mini USB HOST/Device接口
-
1路10/100Mb/s以太网接口（SAMA5D33/SAMA5D34不支持）
-
1路调试接口：20-pin，2.54mm标准JTAG接口
-
1个电源指示灯（底板：红色）
|
|
|
|
|
电气特性
|
|
|
|
|
产品尺寸：
-
底板，154mm x 110mm
-
核心板，45mm x 67.6 mm，厚1.0mm，30g
-
PCB板层：
-
底板，4层，沉金工艺生产，独立的接地信号层，无铅
-
核心板，8层
-
电源供电：
-
调试接口：20-pin，2.54mm标准JTAG接口
-
核心板接口类型：1.8V 200PIN DDR，金手指接口
-
工作温度：
-
环境温度：-50~+100℃
-
环境湿度：20%~90%，非冷凝
-
系统功耗：
-
底板，约5V/0.25A
-
底板+核心板，约5V/0.33A
-
底板+核心板+4.3寸屏，约5V/0.42A
|
|
|
|
|

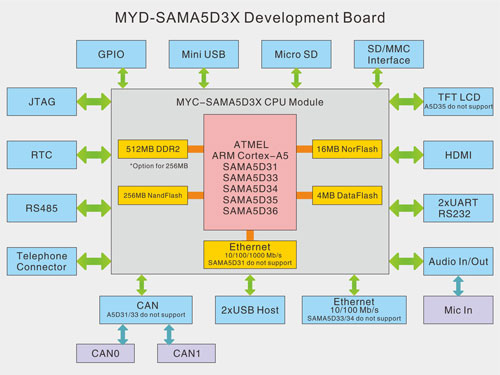

功能框图
|
|
|
|
|
|
|
|
|
|

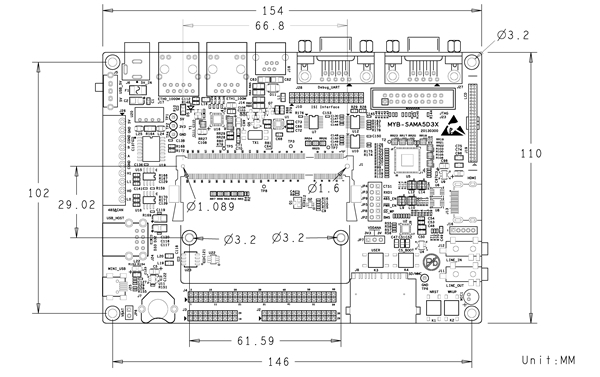

机械尺寸图
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Linux3.6.9操作系统
|
|
类别
|
名称
|
描述
|
提供源码
|
|
引导程序
|
Bootstrap
|
一级引导程序
|
|
|
u-boot
|
二级引导程序
|
|
|
Linux内核
|
Linux 3.6.9
|
专为MYD-SAMA5D3X的硬件制定的Linux内核
|
|
|
设备驱动
|
USB Host
|
USB Host驱动，支持OHCI和EHCI两种传输模式
|
|
|
USB Device
|
USB Device驱动（Gadget）
|
|
|
GigaEthernet
|
Gmac千兆以太网驱动
|
|
|
CAN
|
CAN驱动
|
|
|
Ethernet
|
10/100M以太网驱动
|
|
|
MMC / SD / TF
|
MMC/SD/TF卡驱动
|
|
|
NandFlash
|
NandFlash/SmartMedia驱动
|
|
|
TWI(I2C)
|
I2C驱动
|
|
|
SPI
|
SPI驱动
|
|
|
WM8904
|
WM8904音频驱动
|
|
|
LCD Controller
|
LCD屏驱动，支持4.3寸，可扩展7寸液晶屏
|
|
|
RTC
|
RTC时钟驱动
|
|
|
TouchScreen
|
4线电阻触摸屏驱动
|
|
|
PWM
|
PWM（脉宽调制）驱动
|
|
|
USART
|
串口驱动
|
|
|
HDMI
|
HDMI接口驱动，提供二进制KO文件
|
|
|
LED
|
LED驱动，包括GPIO LED和PWM LED驱动
|
|
|
文件系统
|
Buildroot
|
支持Qt图形界面应用程序的Buildroot文件系统
|
|
|
|
|
|
Android4.0.4操作系统
|
|
类别
|
名称
|
描述
|
提供源码
|
|
引导程序
|
AT91Bootstrap
|
用来引导Uboot
|
|
|
Uboot
|
1.支持NandFlash擦除读写
2.支持网络下载映像
3.支持设置、保存环境变量
4.支持内存内容显示、对比、修改
5.支持bootm、bootargs设置
|
|
|
Linux内核
|
Linux 3.6.9
|
专为MYD-SAMA5D3X的硬件制定的Linux内核
|
|
|
设备驱动
|
ETH0
|
网口驱动
|
|
|
USART1、DBGU
|
串口驱动
|
|
|
USB
|
USB_HOST*2、USB_OTG驱动
|
|
|
HDMI
|
HDMI接口驱动，提供二进制KO文件
|
|
|
MMC/SD/TF
|
MMC/SD/TF驱动
|
|
|
LCD+touch
|
LCD屏驱动
|
|
|
GPIO驱动
|
GPIO驱动
|
|
|
文件系统
|
Android4.0.4文件系统
|
提供二进制镜像文件
|
|
|
|
|
|
