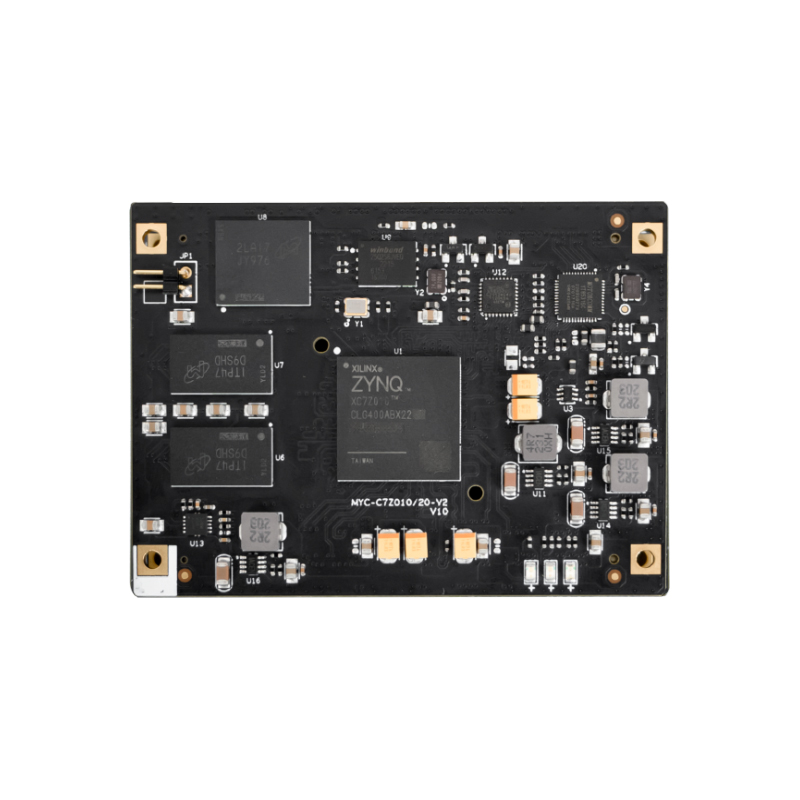

MYC-C7Z010/20-V2 核心板及开发板

高性能高品质ZYNQ7000计算平台

Xilinx Zynq-7010/20, 双核Cortex-A9融合ARTIX-7 FPGA；
1GBDDR, 4GB eMMc ,32MB QSPI flash；
板载千兆以太网 PHY及USB PHY；
极致选料与工艺标准,品质可靠；
提供完善硬件参考&软件源码及教程，助力产品开发；

应用：适合运动控制,机器视觉,ADAS,专业相机,工业以太网,测试&测量等。

Xilinx金牌合作伙伴全年数十万片出货

Xilinx Zynq-7010/20高性能处理器应用范围

MYC-C7Z010/20-V2用于家庭和工业领域的嵌入式应用，包括充电桩计费控制单元、游戏外设、高能玩具、打印机、消费类医疗器械和教育终端以及智能收费系统、智能售货机、称重系统等消费产品应用。

机器视觉领域，“芯“动之选

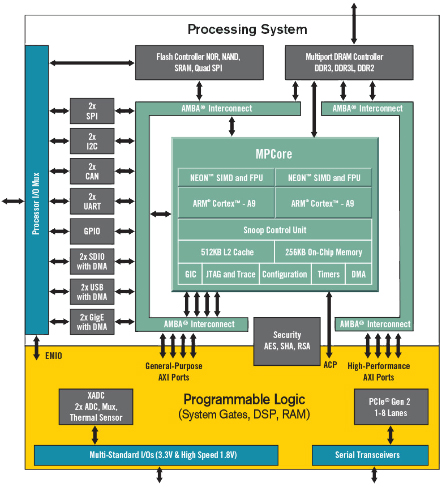

MYC-C7Z010/20-V2 核心板及开发板，基于 Xilinx Zynq-7010/20，双/单核Cortex-A9+FPGA全可编程处理器；PS部分(ARM)与PL部分(FPGA)之间采用AXI 高速片上总线通信，吉比特级带宽，突破传统ARM+FPGA架构的通信瓶颈，通过PL部分(FPGA)灵活配置丰富的外设接口，如串口、以太网口、视频接口等，可满足工业以太网等应用的拓展性需求。

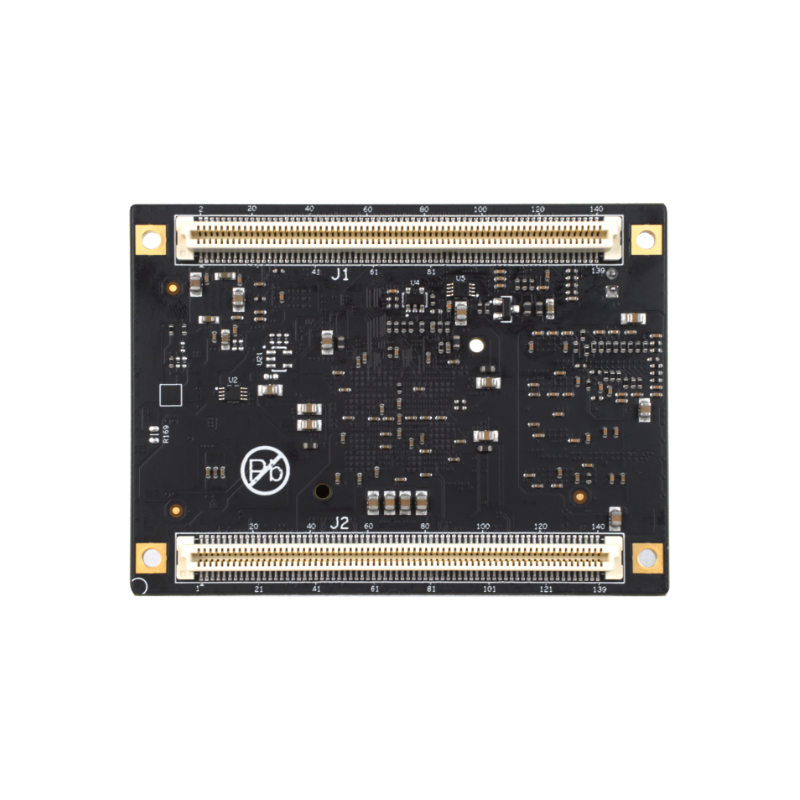

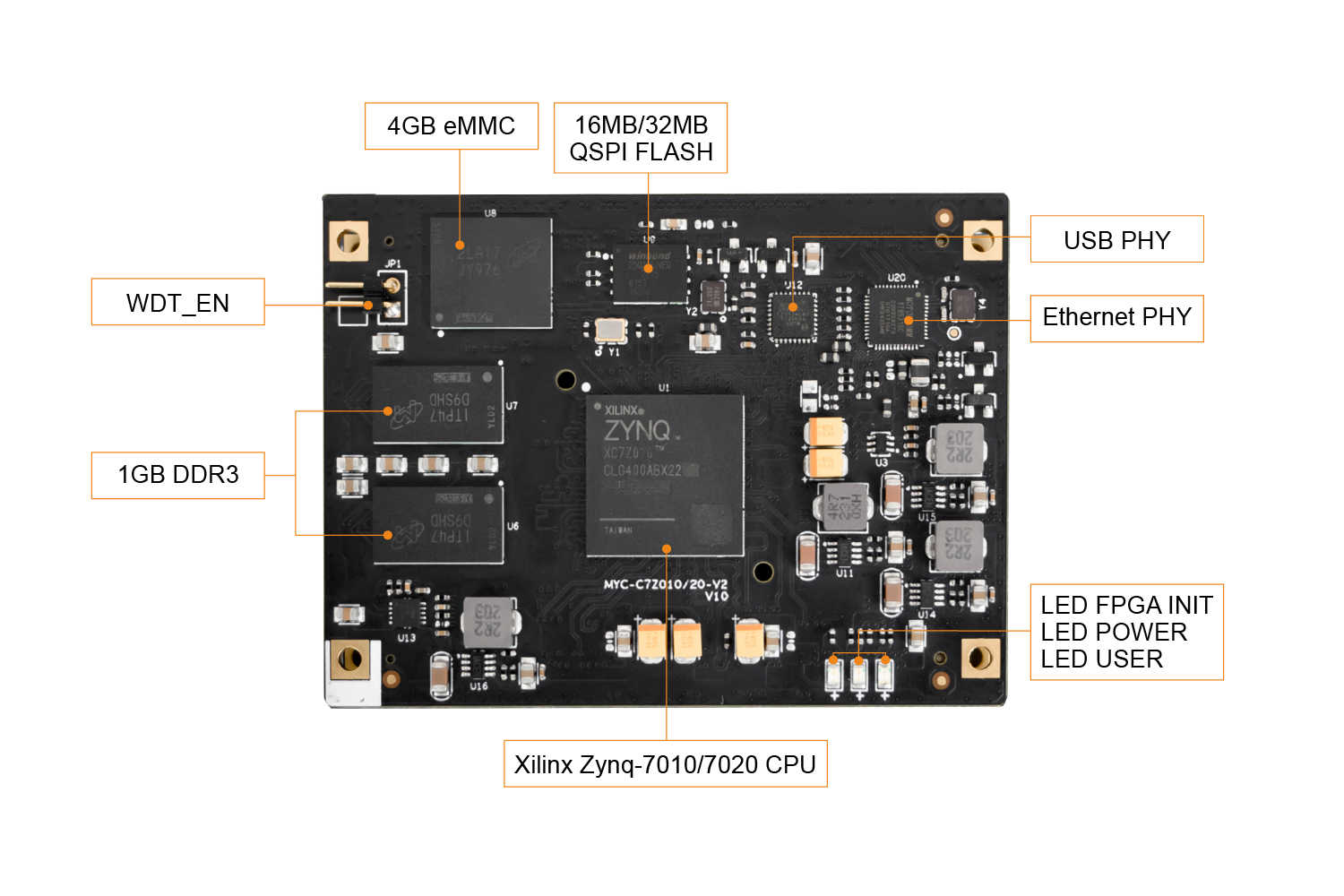

核心板标注图、框架图

MYC-C7Z010/20-V2 核心板及开发板，Xilinx Zynq-7010/20处理器、1GBDDR, 4GB eMMc ,32MB QSPI flash 的完善存储组合，拒绝瓶颈；板载千兆以太网 PHY及USB PHY，板载外置看门狗电路，完善易用；双140PIN 高速BTB提供丰富拓展IO：16 PS MIO，100/125 PL MIO。
超高产品质量：选料、设计、测试认证全方位保证

MYC-C7Z010/20-V2核心板及开发板经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。
品质可靠拓展性强

MYC-C7Z010/20-V2 核心板及开发板，采用10层PCB板，沉金工艺生产，独立的接地信号层，无铅，采用2*140Pin 0.8mm间距双排PCB连接器，品质可靠。

丰富开发资源

MYC-C7Z010/20-V2核心板及开发板，配套资源丰富，为开发者提供了稳定的设计参考和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

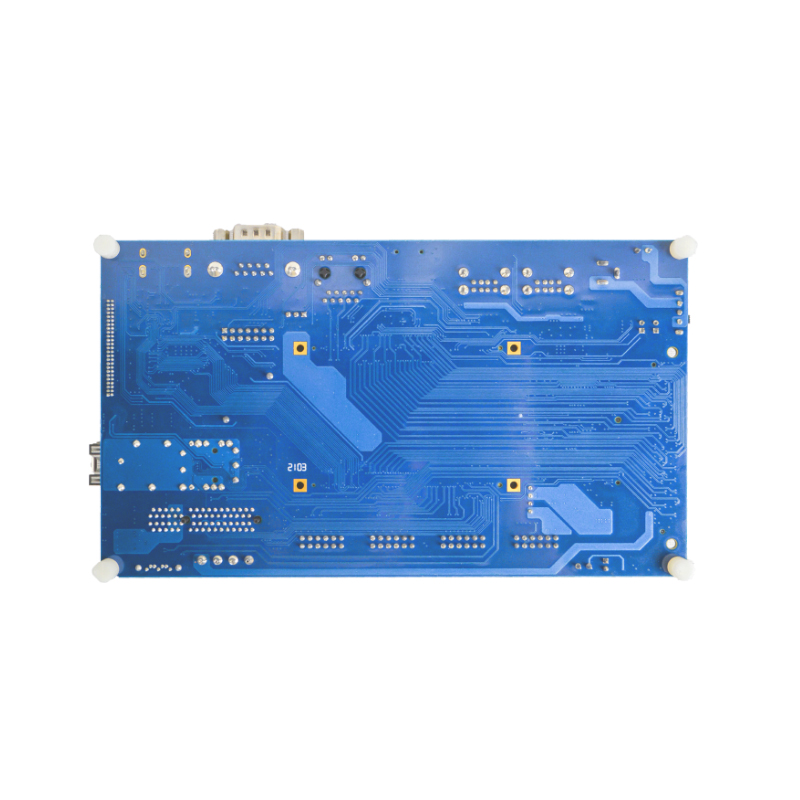

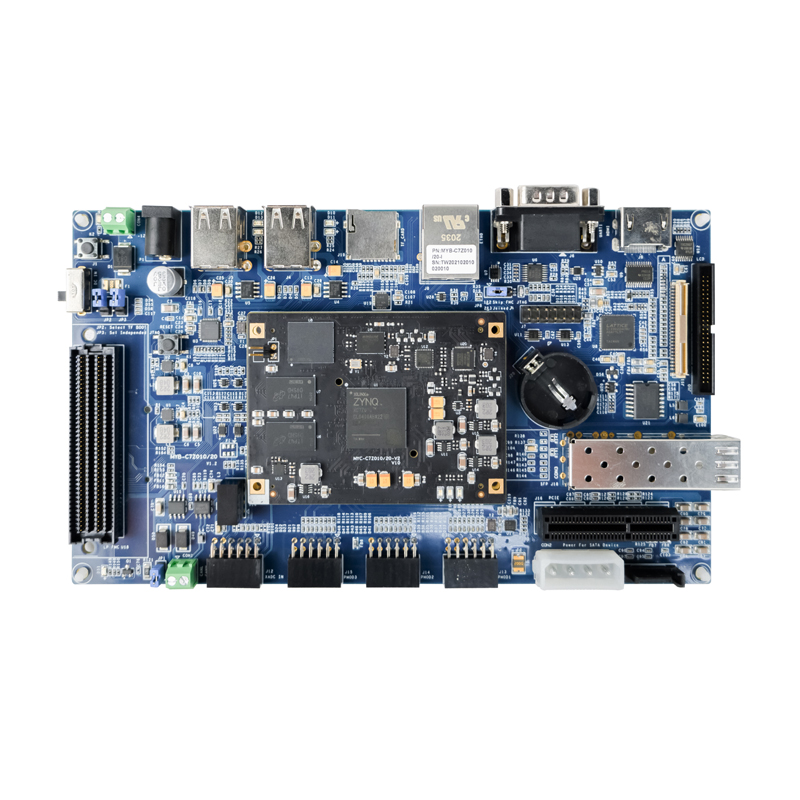

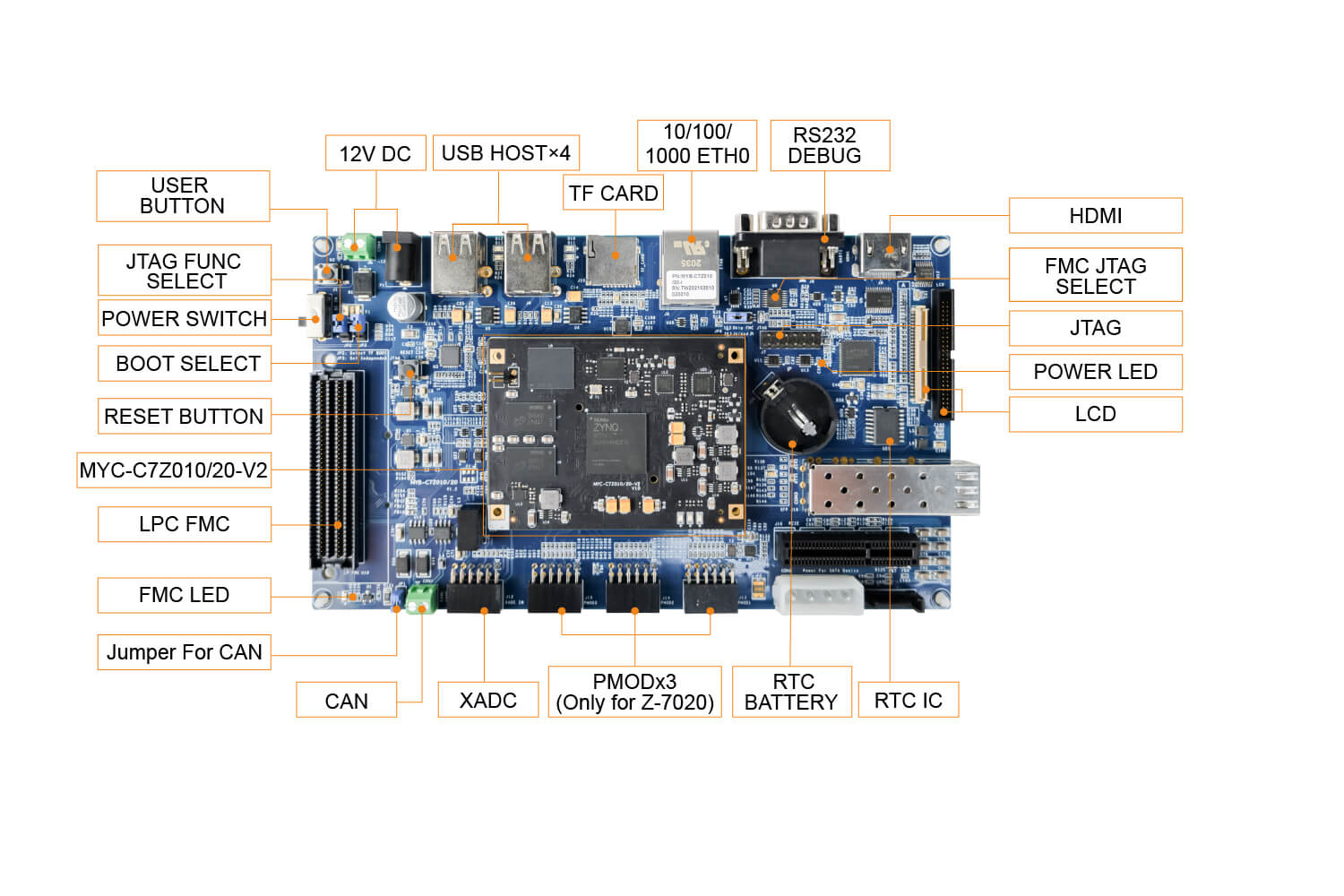

开发板套件标注、框架图

MYC-C7Z010/20-V2核心板及开发板，各种外设给足，适合应用广泛

规格参数

根据CPU型号、工作温度等参数的不同，请从以下列表中选择最适合您的型号。MYC-C7Z010/20-V2核心板及开发板，针对批量要求，完美体育·（中国）手机网页版提供定制服务，可以选配核心板参数。

核心板资源及参数电气参数核心板扩展信号底板外设接口资源软件资源参数

项目	参数
CPU	基于高性能双核ARM Cortex-A9处理系统
	双通道高速缓存
	最高支持1GB DDR
	最高支持866MHz主频
	支持10/100/1000M Ethernet
内存	1GB DDR3 SDRAM（512MB*2）
Flash	4GB eMMC
Flash	QSPI 默认32MB/16MB
PHY	1路千兆以太网PHY
PHY	1路USB PHY
看门狗	外置看门狗电路
指示灯	一个电源指示灯（蓝色），一个FPGA烧写完成指示（红色）和一个用户指示灯（绿色）

项目	参数
工作温度	0~+ 70℃商业级 / 工业级 -40 ~ +85℃
环境湿度	20%~90%，非冷凝
机械尺寸	底板：190mm x 110 mm
机械尺寸	核心板：75mm x 55 mm
PCB规格	底板：4层，沉金工艺生产，独立的接地信号层，无铅
PCB规格	核心板：10层，沉金工艺生产，独立的接地信号层，无铅
电源供电	核心板：5V/0.5A
电源供电	开发板：12V/0.5A
核心板接口类型	2*140 Pin 0.8mm间距双排PCB连接器
系统功耗	核心板：2.5W
系统功耗	开发板：6W

项目	参数
网口	1路千兆网口
USB	1路USB OTG2.0
串口	2路串口（串口，I2C，CAN在PS会有复用，或通过PL引脚实现）
I2C	2路I2C接口（串口，I2C，CAN在PS会有复用，或通过PL引脚实现）
CAN	2路CAN总线（串口，I2C，CAN在PS会有复用，或通过PL引脚实现）
SPI	2路SPI（通过PL引脚实现）
ADC	1路独立差分ADC，16路ADC从PL引脚引出
SDIO	1路SDIO，接TF卡

项目	参数
PS单元
USB	4路USB Host接口（USB HUB 扩展）
串口	1路RS232， DB9接口
TF card	1路TF card（支持外部启动）
CAN	1路CAN接口
Ethernet	1路10/100/1GMbps以太网接口
JTAG	1路PS/PL复用 JTAG接口
RTC	外部RTC模块
按键	1路IIC接口：连接LCD和电阻触摸屏IC
跳线帽	1个跳线帽：选择TF卡或者QSPI启动
	1个跳线帽：支持选择PS和PL复用JTAG，或独立JTAG（需要PL配置PL端引脚做JTAG）
	1个跳线帽：选择是把FMC上模块加进JTAG（板载JTAG接口）
PL单元
XADC	1路XADC接口
FMC	1路xilinx标准LPFMC接口
HDMI	1路HDMI接口，YCrCb 16bit，不支持音频
LCD	与HDMI复用显示信号，RGB 16bit
TP	支持电阻触摸屏和电容屏
LED	1个LED：指示是否存在FMC模块接入
	1个LED：电源灯
PMoD	3路（仅XC7Z020）

类别	名称	描述信息	源码
交叉编译器	gcc 4.6.1	gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50)	——
引导程序	BOOT.BIN	一级引导程序，包括FSBL、bitstream	YES
引导程序	uboot	二级引导程序	YES
Linux内核	Linux 3.15.0	专为MYD-C7Z010_20的硬件制定的Linux内核	YES
驱动程序	USB Host	USB Host驱动	YES
	Ethernet	千兆以太网驱动	YES
	MMC/SD/TF	MMC/SD/TF卡驱动	YES
	CAN	CAN驱动	YES
	LCD Controller	XYLON LCD屏驱动	YES
	HDMI	HDMI芯片SII902X驱动	YES
	Button	Button驱动	YES
	UART	串口驱动	YES
	LED	LED驱动	YES
	GPIO	GPIO驱动	YES
	QSPI	QSPI Flash S25FL256S 驱动	YES
	RTC	DS3231 RTC驱动	YES
	电阻触摸	TSC2007电阻触摸驱动	YES
	电容触摸	FT5X0X电容触摸驱动	YES
	ADC	ADC驱动	YES
文件系统	Ramdisk	Ramdisk 系统镜像	YES
文件系统	Rootfs.tar	tar归档文件	YES

规格型号

基本参数

核心板产品型号	主频	DDR3	eMMC	工作温度
MYC-C7Z010-V2-4E1D-667-C	667MHz	1GB	4GB	商业级：0~+70℃
MYC-C7Z020-V2-4E1D-766-C	766MHz	1GB	4GB	商业级：0~+70℃
MYC-C7Z010-V2-4E1D-667-I	667MHz	1GB	4GB	工业级：-40~+85℃
MYC-C7Z020-V2-4E1D-766-I	766MHz	1GB	4GB	工业级：-40~+85℃

开发板产品型号	主频	DDR3	eMMC	工作温度
MYD-C7Z010-V2-4E1D-667-C	667MHz	1GB	4GB	商业级：0~+70℃
MYD-C7Z020-V2-4E1D-766-C	766MHz	1GB	4GB	商业级：0~+70℃
MYD-C7Z010-V2-4E1D-667-I	667MHz	1GB	4GB	工业级：-40~+85℃
MYD-C7Z020-V2-4E1D-766-I	766MHz	1GB	4GB	工业级：-40~+85℃

选配模块

功能类型	模块型号	详情链接
液晶	MY-TFT043RV2 液晶模块	查看详情
	MY-TFT070CV2 7寸电容式触摸屏	查看详情
	MY-TFT070RV2 7寸电阻式触摸屏	查看详情
Xilinx下载线	Xilinx下载线	查看详情
WIFI	MY-WF003U USB WIFI模块	查看详情
摄像头	MY-CAM002U USB摄像头模块	查看详情

资料下载

序号	资料名称	更新时间	大小
01	MYC-C7Z010/20核心板产品介绍-CN	2015.06.11	258 KB
02	MYD-C7Z010/20开发板产品介绍_CN	2015.06.11	303 KB
03	MYC-C7Z010/20 产品数据手册	2015.06.18	1.15 MB
04	MYD-C7Z010/20 Linux 开发手册	2015.06.18	442 KB
05	MYD-C7Z010/20 产品用户手册	2015.06.18	692 KB
06	MYC-C7Z010/20 管脚描述表	2015.06.18	270 KB
07	MYD-C7Z010/20 可编程逻辑开发手册	2015.06.18	1.26 MB
08	MYD-C7Z020_SDSoc_Platform	2015.11.24	1.57 MB
