Z-turn IO Cape 是完美体育·（中国）手机网页版科技推出的一款专为Z-turn Board设计的IO扩展板，扩展出的接口有ADC，普通IO，LCD，摄像头接口，可以帮助你在Z-turn Board上扩展出更多应用。

点击淘宝购买

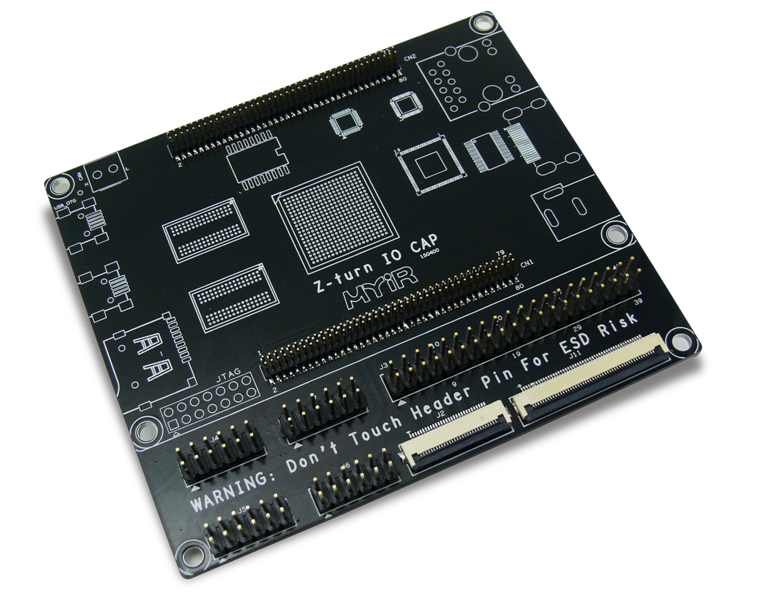

图1 Z-turn IO Cape

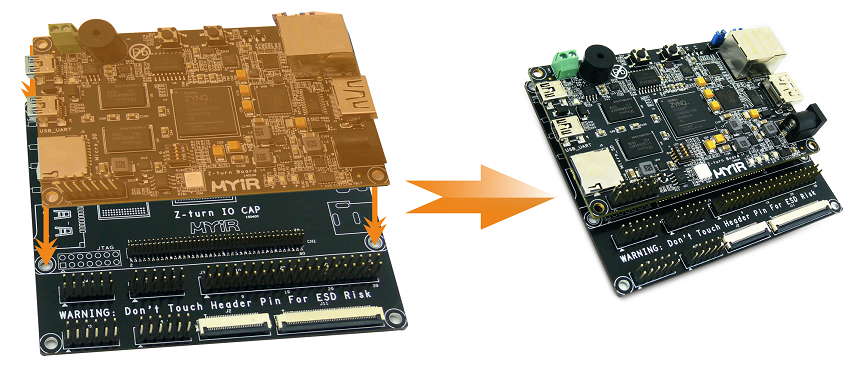

 使用图例

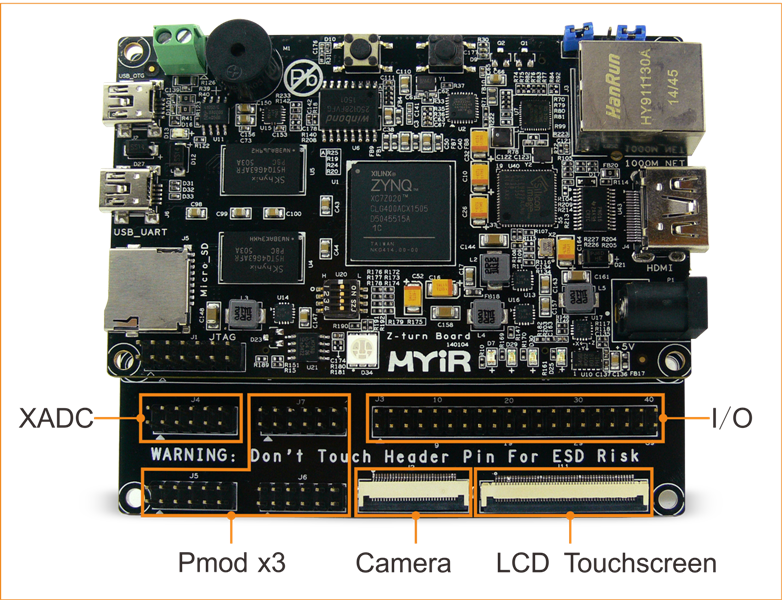

 接口说明





 硬件参数

项目	参数
I/O	I/O功能，与LCD引脚共用，如果不使用LCD可当作普通IO来用
LCD Touchscreen	可接完美体育·（中国）手机网页版科技4.3寸和7寸的电容/电阻屏
Camera	目前预留的摄像头接口，连接到J2
Pmod	3个Pmod接口，可连接通用的Pmod模块
ADC 接口	可接1路ADC（可以是差分信号），扩展了PS的4个IO
尺寸	102mm x 88mm
输入电源	5V/1A，3.3V/1A PS IO：3.3V PL IO：3.3V
ADC输入	0～1.8V


 机械尺寸



 支持产品列表

NO	产品名称	产品型号	备注
1	Z-turn Board	MYS-7Z010-C MYS-7Z010-C-S MYS-7Z020-C MYS-7Z020-C-S
2	4.3寸电阻触摸屏	MY-TFT043RV2	不支持触摸
3	7寸电容触摸屏	MY-TFT070CV2
4	7寸电阻触摸屏	MY-TFT070RV2	不支持触摸

 MYIR全系列产品模块支持列表
