MYC-Y7Z010/20-V2核心板及开发板

面向工业应用的高性价比Zynq核心平台

  • 基于Xilinx Zynq-7010/20,ARM+FPGA全可编程处理器
  • ARM:Cortex-A9, 667M~766M, FPGA:Artix®-7
  • 集成千兆网口芯片、苛刻工业级设计
  • 工业级-40~+ 85℃,94PIN(FPGA)邮票孔连接,抗冲击
  • 完美支持4.14.0 内核 linux OS系统
应用:汽⻋、通信系统、机器⼈、控制仪器、图像和视 频处理、医药、⼯业控制。
    |
  • 核心板
  • |
  • 开发板
  • |
  • 规格参数
  • |
  • 产品选型
  • |
  • 配件
  • |
  • 资料下载
  • |
  • 购买连接
  • |
  • 嵌入式应用产品

    以Cortex-A9处理核加Artix-7的FPGA架构,使得ZYNQ-7000性能强悍,主要应⽤于汽⻋、通信系统、机器⼈、控制仪器、图像和视频处理、医药、⼯业控制。

    “芯“动之选

    基于 xilinx zynq 7010Zynq-7010/20,双/单核Cortex-A9+FPGA全可编程处理器;PS部分(ARM)与PL部分(FPGA)之间采用AXI 高速片上总线通信,吉比特级带宽,突破传统ARM+FPGA架构的通信瓶颈,通过PL部分(FPGA)灵活配置丰富的外设接口,如串口、以太网口、 视频接口等,可满足工业以太网等应用的拓展性需求

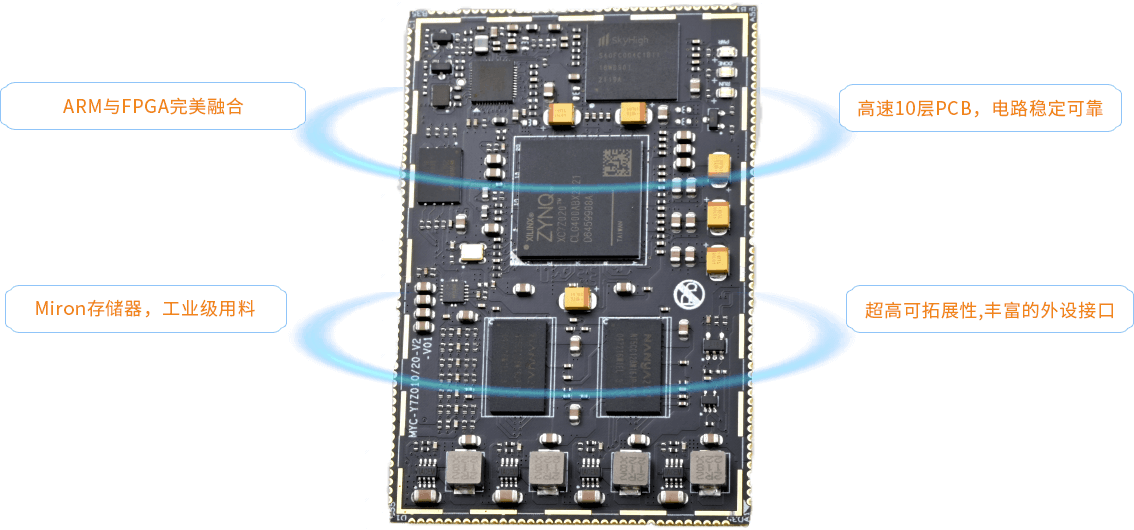

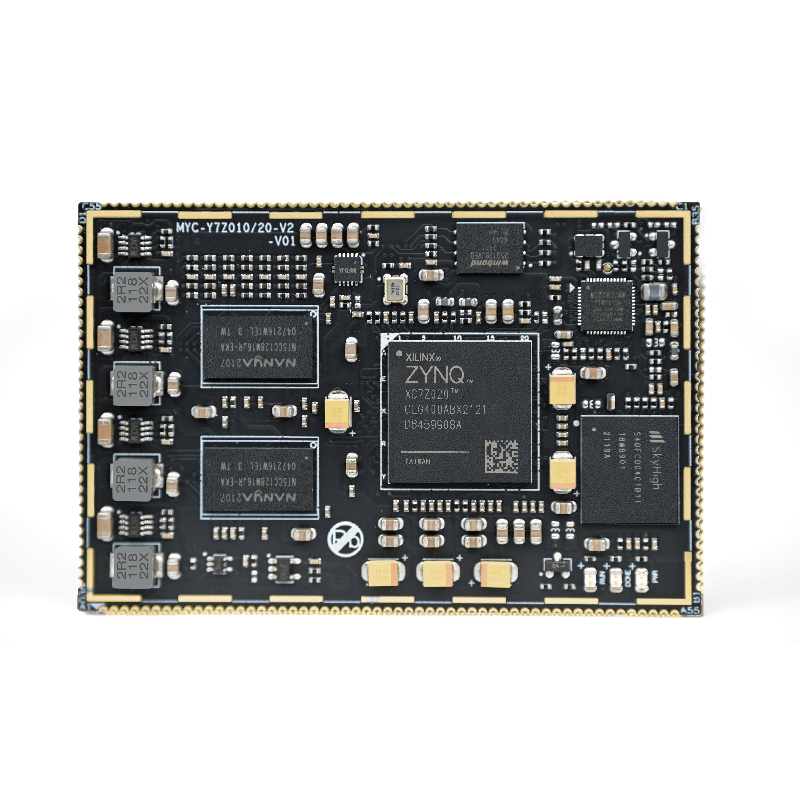

    核心板标注图、框架图

    拥有1路千兆网口,1路USB(需外置USB PHY-USB3320),2路PS端的UART,2路PS端的I2C,2路PS端的CAN,2路PS端的SPI,2个独立ADC控制器, 16路ADC通道从PL引脚引出,1路SDIO,接TF卡。

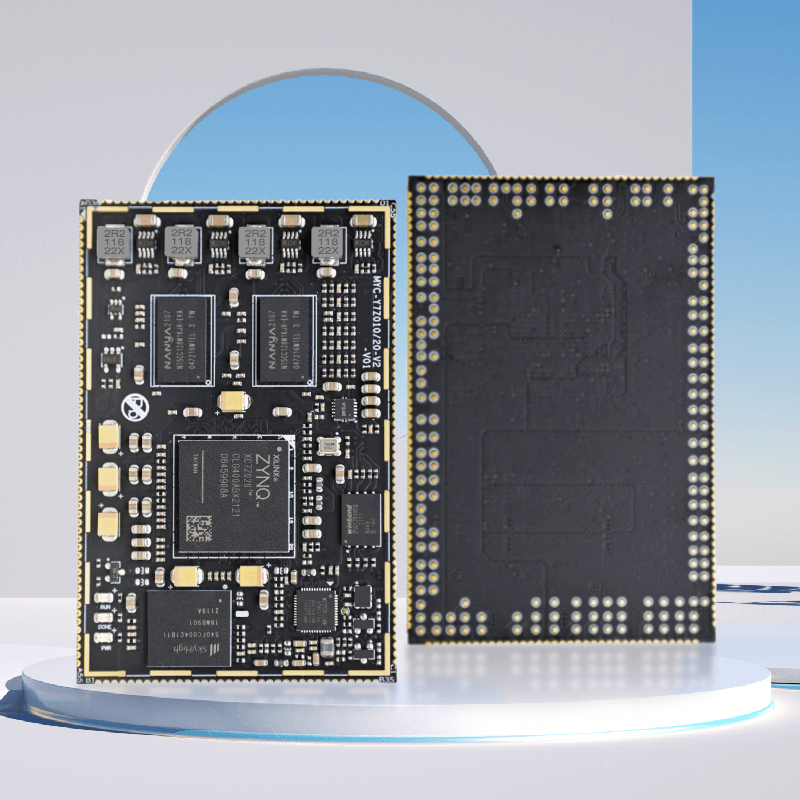

    核心板标注图(邮票孔)

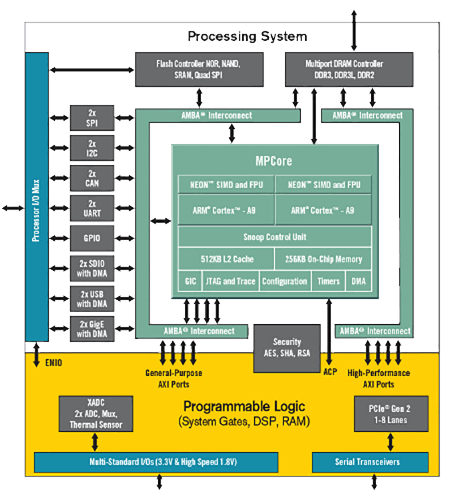

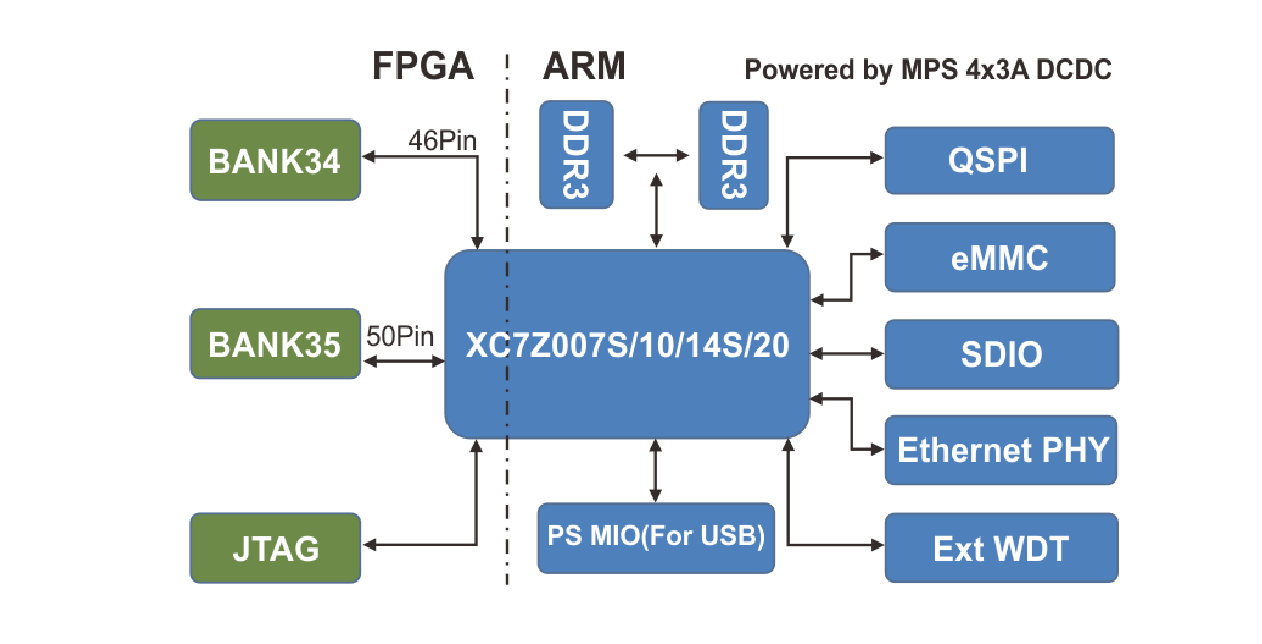

    核心板资源框架图

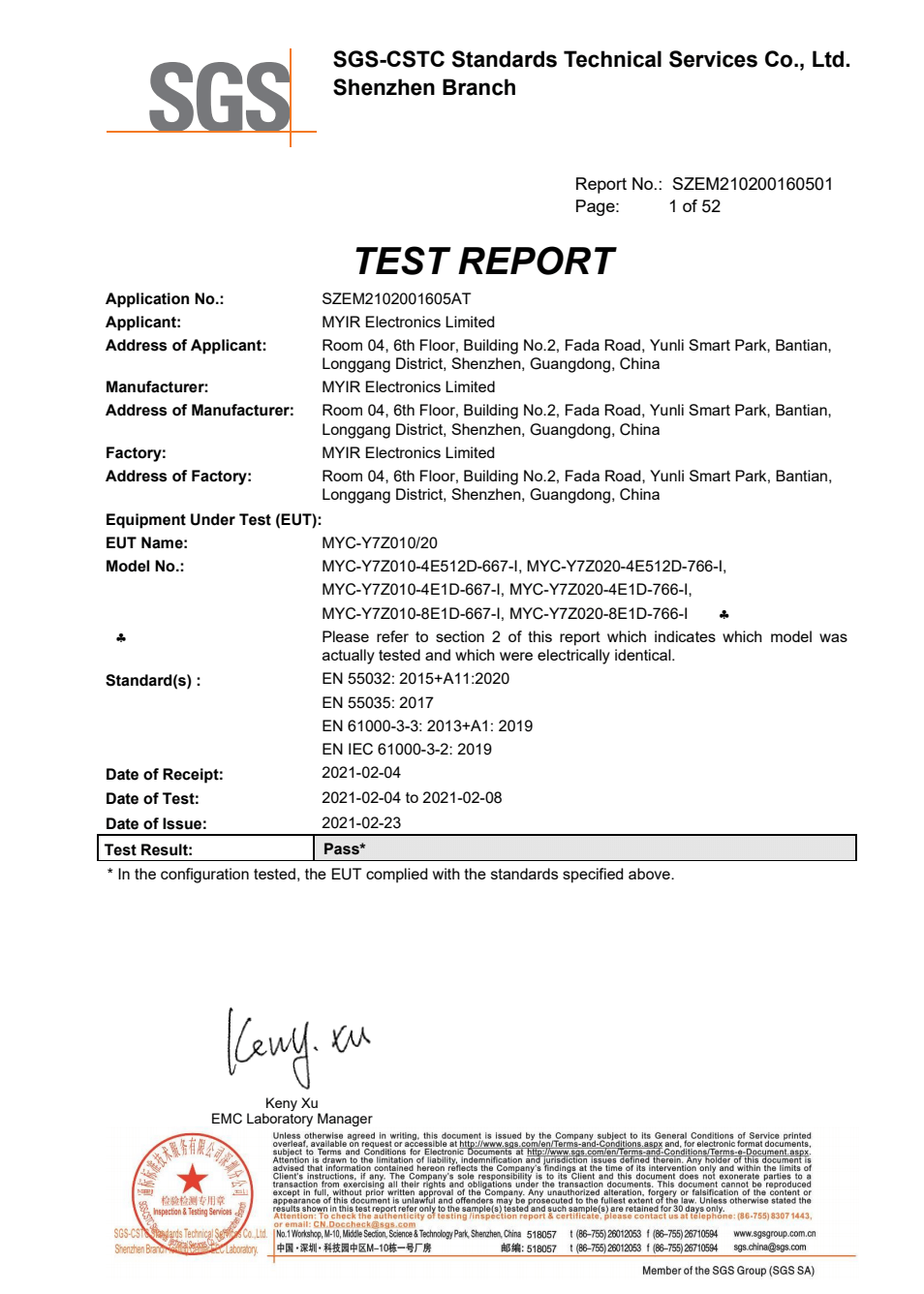

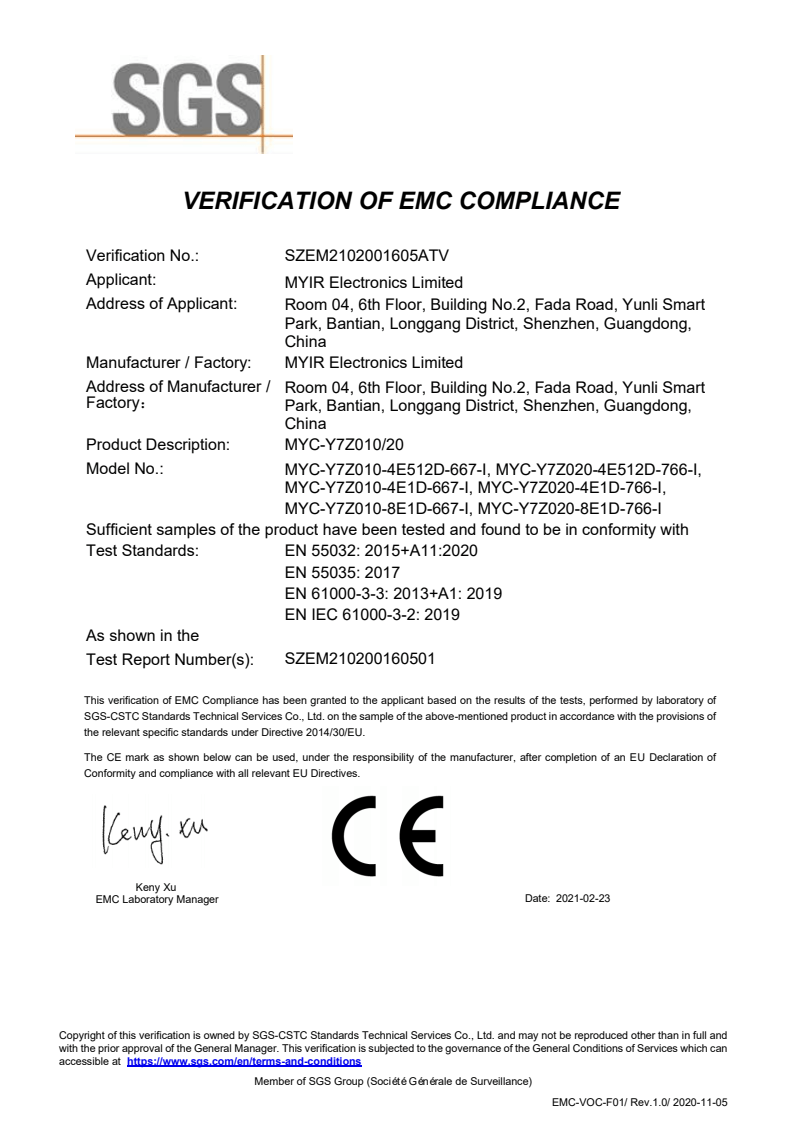

    选料、设计、测试认证全方位保证

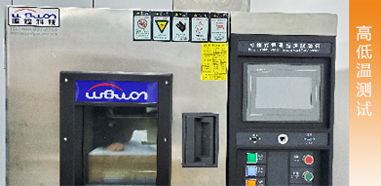

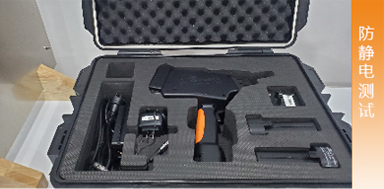

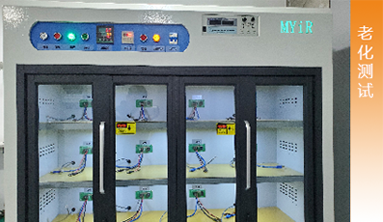

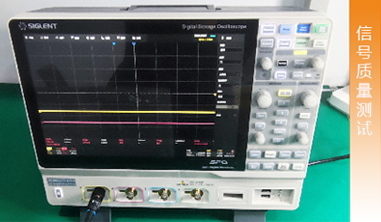

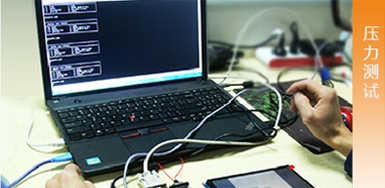

    经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

    高度集成设计

    丰富开发资源

    提供Linux系统(内核版本4.14.0),支持PetaLinux2018.3,随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

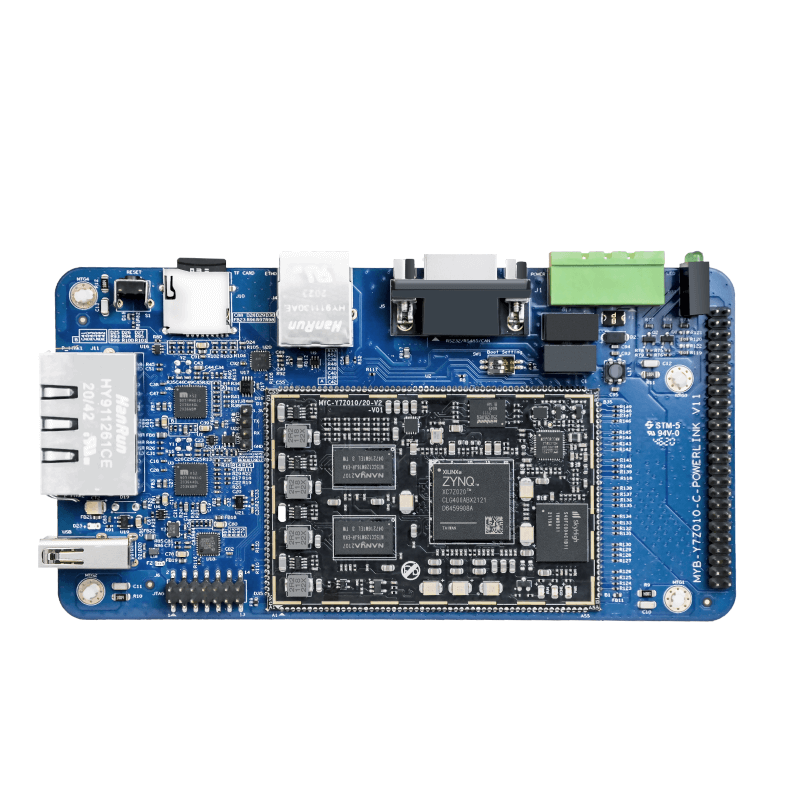

  • 开发板套件标注、框架图

    各种外设给足,适合应用广泛
    开发板结构框图

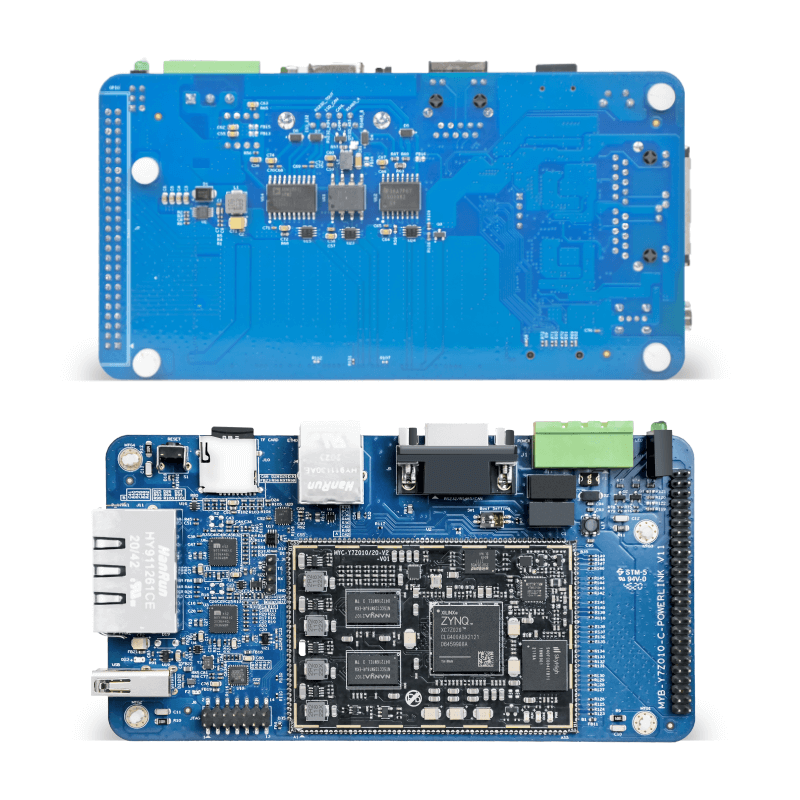

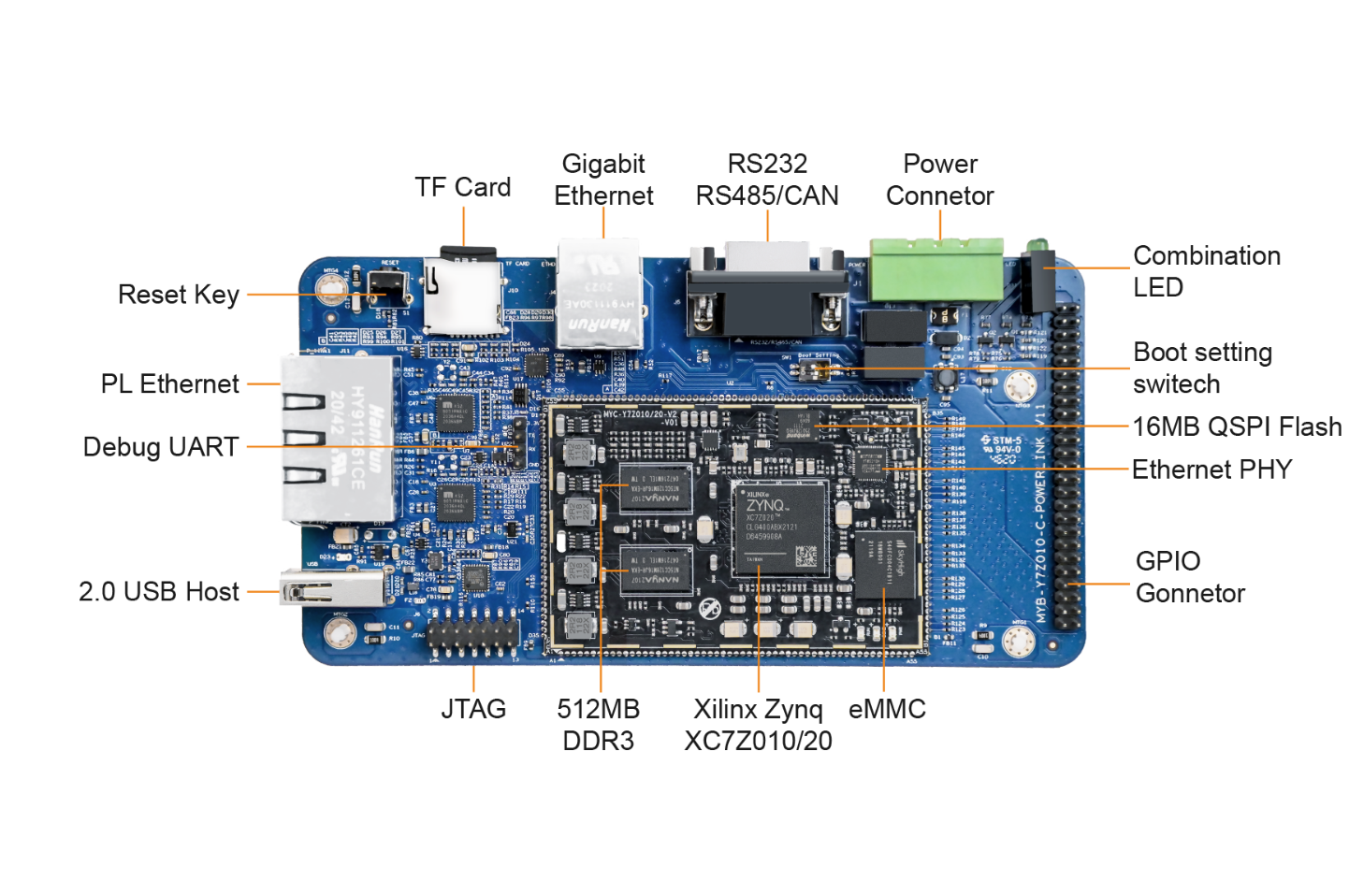

    开发板功能标识图
  • 规格参数

    根据CPU型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,完美体育·(中国)手机网页版提供定制服务,可以选配核心板参数。
    项目 参数
    CPU 处理器系统单元(PS)
    基于高性能双/单核ARM Cortex-A9处理系统
    双通道高速缓存
    最高支持1GB DDR
    最高支持866MHz主频
    支持10/100/1000M Ethernet
    可编程逻辑单元(PL)
    功能项 XC7Z010 XC7Z020
    可编程逻辑单元 28K 85K
    LUTs 17,600 53,200
    触发器 35,200 106,400
    RAM 240KB 560KB
    DSP Slice 80 220
    内存 512MB DDR3 SDRAM(256MB*2)
    Flash 4GB eMMC
    QSPI 16MB
    PHY 1路10/100/1000M千兆网口PHY
    看门狗 外置看门狗电路
    项目 参数
    网口 1路千兆网口
    USB 1路USB(需外置USB PHY-USB3320)
    串口 2路PS端的UART(可通过Emio从PL引脚引出)
    I2C 2路PS端的I2C(可通过Emio从PL引脚引出)
    CAN 2路PS端的CAN(可通过Emio从PL引脚引出)
    SPI 2路PS端的SPI(可通过Emio从PL引脚引出)
    ADC 2个独立ADC控制器,16路ADC通道从PL引脚引出
    SDIO 1路SDIO,接TF卡
    项目 参数
    网口 3路千兆网口
    存储卡接口 1路TF卡接口
    USB 1路USB Host(预留USB Device)
    指示灯 一个电源指示灯(蓝色)
    一个FPGA烧写完成指示(红色)
    一个用户指示灯(绿色)
    CAN 1路带隔离CAN总线
    RS232 1路带隔离的RS232接口
    RS485 1路带隔离的R485接口
    调试接口 1个14PIN双排JTAG调试接口,间距2.54mm
    1 路UART调试串口
    项目 参数
    工作温度 -40~+ 85℃ 工业级
    环境湿度 20%~90%,非冷凝
    机械尺寸 底板:153mm x 80 mm
    核心板:75mm x 50 mm
    PCB规格 底板:4层,沉金工艺生产,独立的接地信号层,无铅
    核心板:10层,沉金工艺生产,独立的接地信号层,无铅
    电源供电 核心板:5V/2A
    开发板:12V/2A
    核心板接口类型 180 Pin 1.27mm Pin Pitch邮票孔
  • 产品选型

    型号 主芯片 板卡温度级别 内存 存储器
    核心板
    MYC-Y7Z010-V2-4E512D-667-I Xilinx Zynq-7010处理器 工业级:-40~+ 85℃ 4G eMMC Flash 512M DDR
    MYC-Y7Z020-V2-4E512D-766-I Xilinx Zynq-7Z020 处理器 工业级:-40~+ 85℃ 4G eMMC Flash 512M DDR
    开发板
    MYD-Y7Z010-V2-4E512D-667-I Xilinx Zynq-7010处理器 工业级:-40~+ 85℃ 4G eMMC Flash 512M DDR
    MYD-Y7Z020-V2-4E512D-766-I Xilinx Zynq-7Z020 处理器 工业级:-40~+ 85℃ 4G eMMC Flash 512M DDR
  • 配件

    功能类型 模块型号 链接
    液晶 MY-TFT043RV2 液晶模块 /product/my_tft043rv2.htm
    MY-TFT070CV2 7寸电容式触摸屏 /product/my-tft070cv2.htm
    MY-TFT070RV2 7寸电阻式触摸屏 /product/my-tft070rv2.htm
    Xilinx下载线 Xilinx下载线 /product/xilinx_usb.htm
    WIFI MY-WF003U USB WIFI模块 /product/my-wf003u.htm
    摄像头 MY-CAM002U USB摄像头模块 /product/my_cam002u.htm
    IO扩展板 MYD-Y7Z010/007S IO Cape /product/myd_y7z010_io_cape.htm
  • 资料下载

    序号 资料名称 更新时间 大小 下载/查看
    001 MYC-Y7Z010-007S 核心板产品数据手册 2018.3.21 1.35MB download
    002 MYD-Y7Z010-007S Board Linux 开发手册 2018.3.21 585KB download
    003 MYD-Y7Z010-007S IO Cape 用户指南 2018.3.21 1.1MB download
    004 MYD-Y7Z010-007S 开发板产品用户手册 2018.3.21 1.36MB download
    005 MYD-Y7Z010-007S 入门指导手册 2015.01.08 5.59MB download
