MYD-Y7Z010/007S IO Cape

MYD-Y7Z010/007S IO Cape

MYD-Y7Z010/007S IO Cape是完美体育·（中国）手机网页版电子推出的一款为MYD-Y7Z010/007S开发板设计的IO扩展板，扩展出的接口有HDMI、普通IO、LCD、摄像头接口，可帮助你在MYD-Y7Z010/007S开发板上拓展出更多应用。

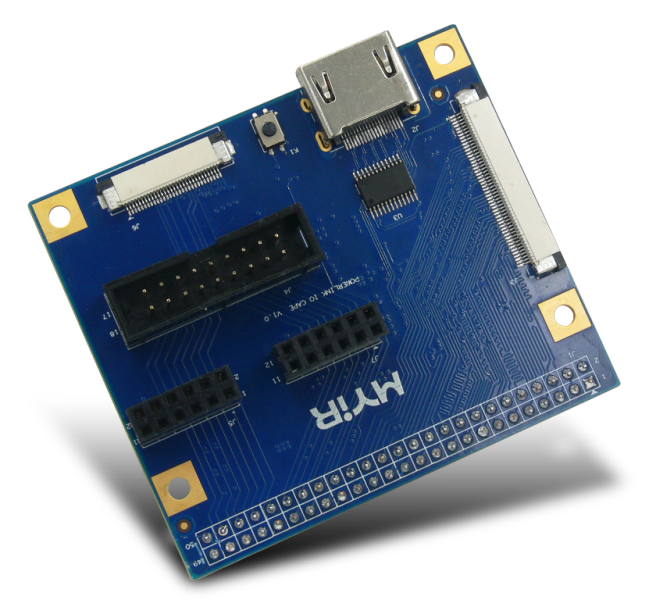

图1 MYD-Y7Z010 / 007S IO Cape

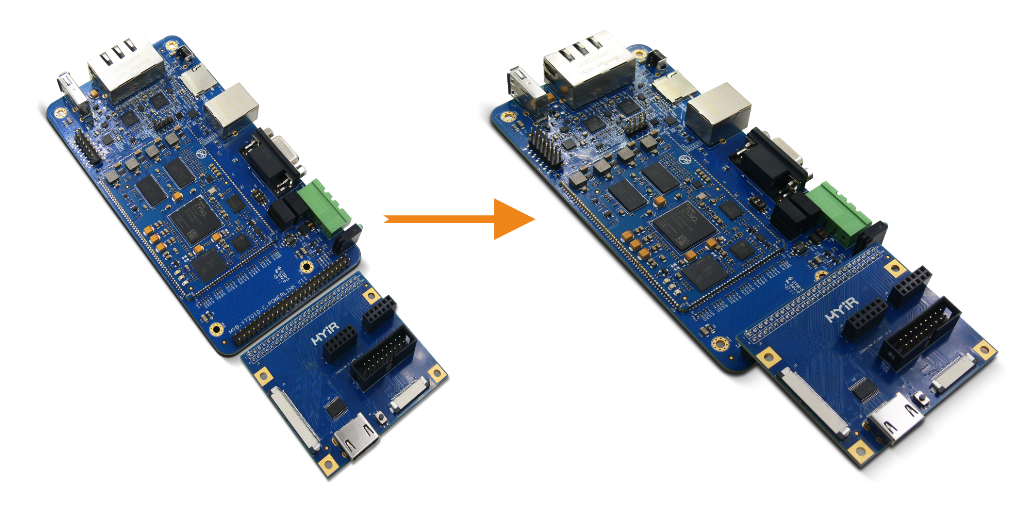

 使用图例


图2


 接口说明


图 3



 硬件参数

项目	参数
I/O	I/O与板载其他功能接口复用，可以当作普通IO来用
HDMI	最高支持1080P
LCD Touchscreen	可接完美体育·（中国）手机网页版科技4.3寸和7寸的电容/电阻屏（电阻屏仅支持显示，不支持触摸）
Camera	预留两种摄像头接口
Pmod	2个Pmod接口，可连接通用的Pmod模块
尺寸	70mm x 60mm
输入电源	12V/3.3V
	PL IO：3.3V

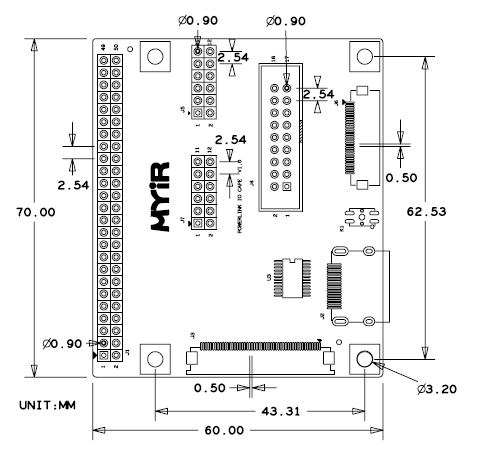

 机械尺寸



 支持产品列表

NO	产品名称	产品型号	备注
1	MYD-Y7Z010/007S开发板	MYD-Y7Z010-4E512D-667-I
		MYD-Y7Z007S-4E512D-667-I
2	4.3寸电阻触摸屏	MY-TFT043RV2	不支持触摸
3	7寸电容触摸屏	MY-TFT070CV2
4	7寸电阻触摸屏	MY-TFT070RV2	不支持触摸
