恩智浦技术日：AIoT解决方案研讨会
恩智浦技术日研讨会系列 - AIoT是由讲师指导的免费培训课程。提供最新恩智浦和生态系统技术的最新信息，以及恩智浦和我们的生态系统合作伙伴的实际演示。旨在帮助嵌入式工程师加速利用恩智浦技术的创新终端产品的开发。
完美体育·（中国）手机网页版电子作为恩智浦官方工程顾问合作伙伴，将携带多款基于NXP系列处理器的热门产品参加恩智浦技术日: AIoT 解决方案研讨会 。届时，在完美体育·（中国）手机网页版电子展区，您将看到完美体育·（中国）手机网页版电子最新推出的专为高性能人机交互，智能设备定义及设计的MYC-JX8MX核心板及开发板。
研讨会相关信息
AIoT技术方案研讨会（深圳站）
AIoT技术方案研讨会（杭州站）
时间： 6月5日,08:30 - 17:30
地点：杭州洲际酒店
重点关注AIoT：智能家居（Gateway，E-lock等），智能零售与物流，智能工业解决方案。
AIoT技术方案研讨会（广州站）
时间： 2019年7月10日
地点：广州香格里拉大酒店
广东省广州市海珠区会展东路1号，510308
重点关注AIoT：智能家居（网关，电子锁等），智能零售与物流，智能工业应用
AIoT技术方案研讨会（上海站）
时间： 2019年7月18日
地点： HYATT REGENCY上海环球港
上海市普陀区中山北路3300号月星环球港内
重点关注AI-IoT：智能家居（网关，电子锁等），智能工业（电机控制，逆变器，TMS，安全等）和智能零售（NFC，安全等）
完美体育·（中国）手机网页版电子诚邀广大客户前来参加恩智浦技术日: AIoT 解决方案研讨会。欢迎向咨询完美体育·（中国）手机网页版电子销售/客服人员咨询研讨会的报名方式、完整的活动安排。
5月16日，赛灵思工业物联网研讨会在深圳举办，完美体育·（中国）手机网页版作为XILINX联盟计划成员，受邀参与并发表“面向智能制造的板级解决方案 ”主题演讲。
本次赛灵思工业物联网研讨会内容涉及工业控制，工业互联，边缘计算以及机器视觉等领域。
完美体育·（中国）手机网页版长期致力于推动智能制造相关技术的发展，针对运动控制，工业以太网，人机交互等重要技术环节推出了一系列板级解决方案。本次研讨会上，完美体育·（中国）手机网页版发表了“面向智能制造的板级解决方案 ”主题演讲，分享了完美体育·（中国）手机网页版系列解决方案。
完美体育·（中国）手机网页版系列解决方案
完美体育·（中国）手机网页版作为嵌入式解决方案的全球供应商，一直秉承“Make your idea real ”理念，为嵌入式客户提供完整的产品体系及技术服务，助力客户产品成功！
各位网友，完美体育·（中国）手机网页版电子与爱板网联合举办的“完美体育·（中国）手机网页版电子MYD-Y6ULX-HMI人机交互参考平台产品试用”活动，经过77天：板卡申请——申请者筛选——板卡学习&分享心得3个阶段已经结束， 现在活动进入最后阶段——优秀项目评选，我们诚邀请广大网友参与本次优秀项目评选活动。
板卡试用活动：http://www.cirmall.com/bbs/thread-102815-1-1.html
试用分享报告汇总：http://www.cirmall.com/bbs/thread-103378-1-1.html
我们希望您认真阅读3位板卡试用者的分享报告，给出中肯的评价及在评论区发表感想，并给最优秀的项目投票。我们将采用随机数生成器抽取8个获奖名单，参与投票的坛友均有机会赢得完美体育·（中国）手机网页版电子提供的小米蓝牙耳机。
板卡简介：
MYB-Y6ULX-HMI 人机接口参考设计开发板可以支持12V~24V 直流供电，底板主要功能有触摸功能、LCD、摄像头、USB、以太网、RS485、RS232、RTC、IO 扩展能功能，板子实物图如下所示。
投票规则如下：
1.试用完成后发起投票，投票时间14天。
2.投票结束后，将采用随机数生成器抽取8个获奖名单，获奖ID将在论坛上公布。
3.获奖通知将以邮件的形式发送至注册邮箱，请在五个工作日内回复，逾期不予兑奖。
活动奖品展示：
投票活动2019年5月16日正式开始，为期14天，快去参与吧。
人机交互（HMI）应用十分广泛，是目前众多产品开发设计都绕不过去的坎。但HMI设计所面临的挑战又是多种多样：包括从零开始，系统框架不清晰，评估时间过长；受困于硬件设计，不知道如何选型；受困于软件技术，开发难度大；学习成本高，开发时间长等诸多障碍，如何能轻易的跨过这些软硬件资源的整合，只需专注应用开发？
在创客的心目中，可能第一位想到的是树莓派。对，树莓派作为一款性价比十足，生态支持又广泛，性能又杠杠的单板计算机，在很多应用中都有用武之地，哪怕是大材小用。不过，对于要面向市场的量产型HMI产品，价格、体积、供货周期等都是需要设计者考量的，因此在专业应用的人机交互产品中，树莓派还不行。
对于本身就从事人机交互方案的企业一般都会有自己独到的解决方案，但是若说有更加方便的HMI方案可以供参考，那不失为一种灵活的可退可进的策略。本篇要介绍的是一款主攻人机交互应用市场的嵌入式评估方案，重点是它提供了HMI设计的85%资源，可以让HMI产品开发缩短2个月，为专注应用开发的产品设计公司极大程度的降低了人力和时间成本。
MYD-Y6ULX-HMI人机接口参考设计
MYD-Y6ULX-HMI人机接口参考设计是完美体育·（中国）手机网页版电子推出的一款基于NXP公司i.MX 6UL/6ULL系列处理器的嵌入式开发板，由MYD-Y6ULX-HMI开发板、MYB-Y6ULX-HMI-4GEXP扩展板、7寸电阻/电容三部分组成，不过本次爱板网拿到的只包含MYD-Y6ULX-HMI开发板以及7寸电容屏的组合，实物如下图所示。

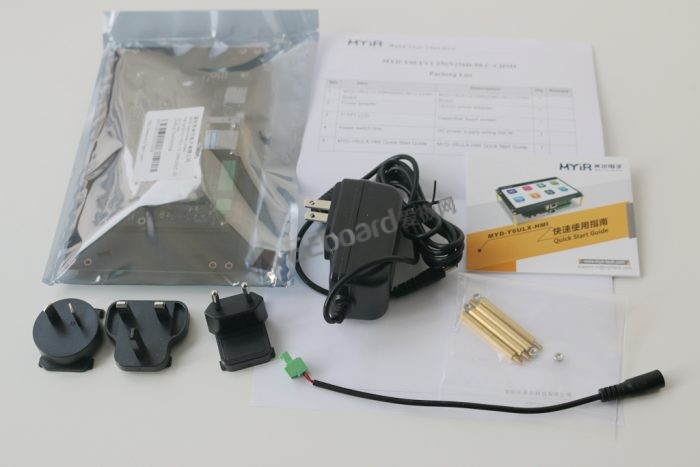

所含的配件包含了一个12V/2A的电源适配器（多个转化插头），一条电源转接线以及一份使用指导文档。
硬件介绍

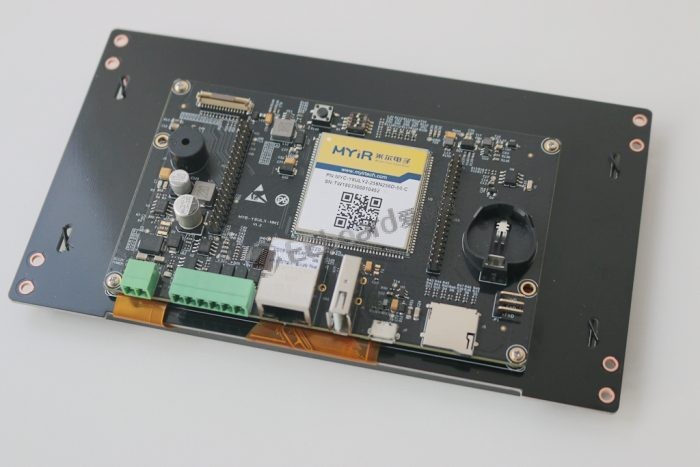

MYB-Y6ULX-HMI可以支持12V~24V 直流供电，底板主要功能有触摸功能、LCD、摄像头、USB、以太网、RS485、RS232、RTC、IO 扩展能功能，板子实物图如下所示。

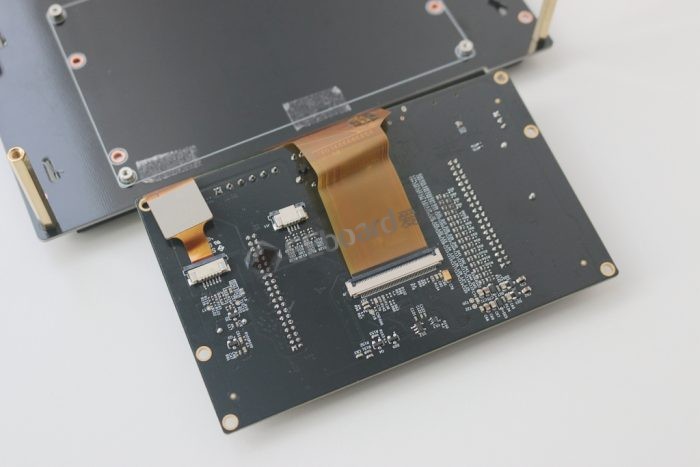

拆下屏幕的话可以看到主板背面的情况，一个LCD接口（16bit RGB）、一个电容触摸屏接口、一个电阻屏触摸接口。需要注意的是，i.MX 6UL/6ULL系列产品最大只支持1366 x 768的分辨率显示。
开发板的板载资源分布如下：
硬件框图如下：

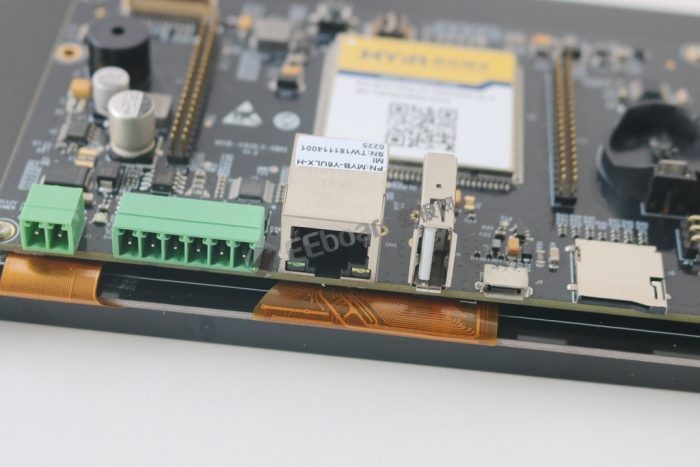

外设接口细节部分如下图所示，从左往右看分别是12V~24V 直流电源输入，支持3.81mm接线端子（产品已提供电源转接线）；1路3线RS232串口，1路RS485接口；一个10/100Mbps 以太网接口；1路USB Host接口，采用Type A 型连接器；1 路MicroUSB OTG接口； 1 路 4 bit mmc 接口； MYB-Y6ULX-HMI 底板电路支持 USB OTG 和 USB HOST。

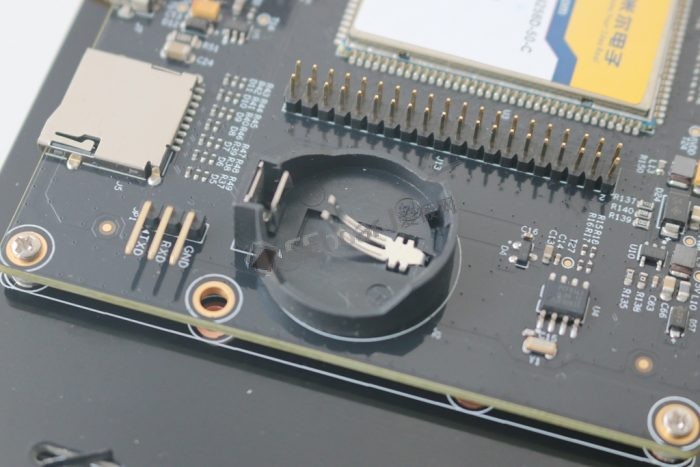

板子旁边还包括了MicroSD卡、串口、RTC后备电池座。

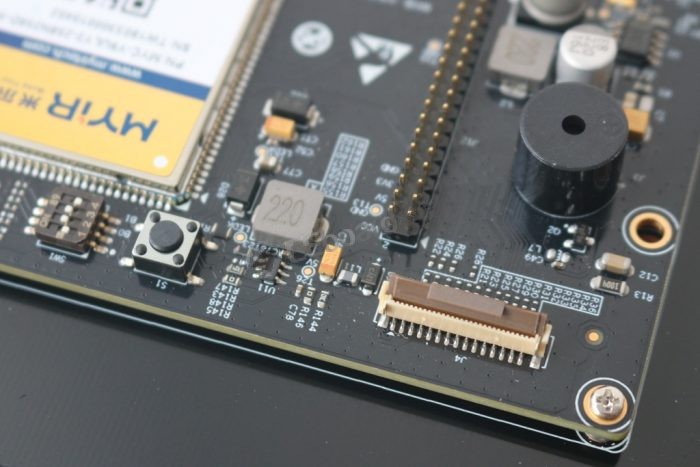

MYB-Y6ULX-HMI 支持 8bit 并行摄像头。

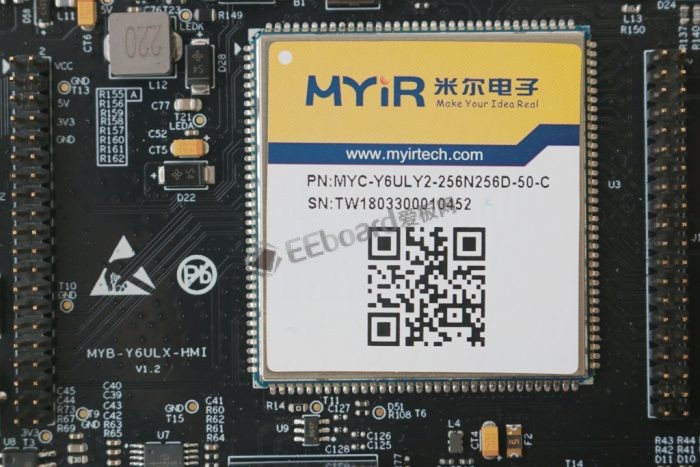

MYC-Y6ULX 核心板采用高密度高速电路板设计，并同时兼容 i.MX 6UL 和 i.MX 6ULL系列处理器，在大小为 37x39mm 的板卡上集成了处理器、DDR、NAND Flash、eMMC、电源管理等电路。核心板与底板连接采用 1mm 间距的邮票孔焊盘相连，抗震动能力好，稳定可靠，同时具有更高的性价比。

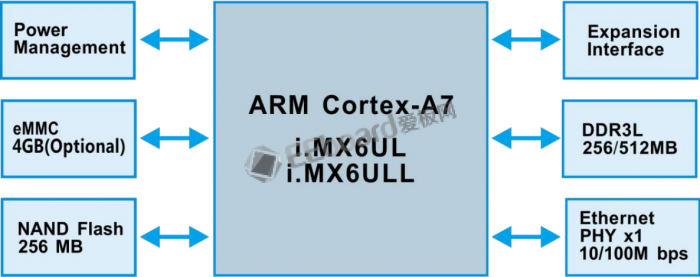

核心板硬件框图。
MYD-Y6ULX-HMI是完美体育·（中国）手机网页版电子推出的基于NXP公司i.MX 6UL/6ULL系列处理器的嵌入式开发板。i.MX6UL是一个高功效、高性价比的应用处理器系列，采用单个ARM Cortex-A7内核，运行速度高达696MHz。i.MX 6ULL在i.MX 6UL的基础上精简了安全加密部分，主频最高可达900MHz，更具性价比。i.MX 6UL/6ULL系列的处理器提供多种存储器接口，其中包括16位LPDDR2、DDR3、DDR3L、NAND Flash、NOR Flash、eMMC、Quad SPI和各种其他接口，用于连接外围设备。如果此时你想到树莓派，那你会发现，树莓派没有这么多存储接口可以扩展。
MEasy HMI框架介绍

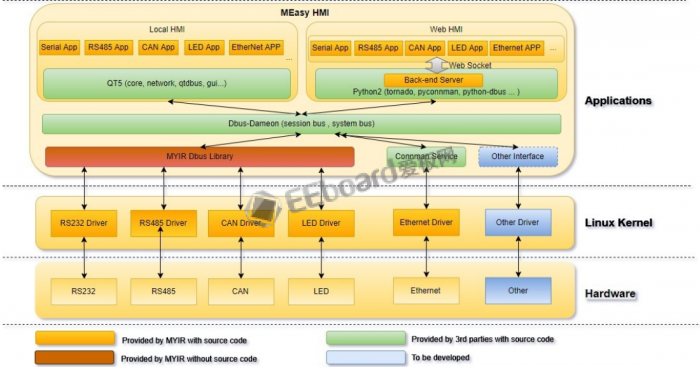

MEasy HMI是完美体育·（中国）手机网页版电子开发的一套人机界互框架，它包含基于QT5的本地HMI和远程的Web HMI。本地HMI需要硬件平台具备显示单元、输入单元、通讯接口、数据存贮单元等；软件部分需要包含dbus、connman和QT5运行时环境等。Web HMI是B/S架构的应⽤，需要网络接口支持，软件部分包含Python2.x以及tornado, javascript, css,HTML, websocket等运⾏环境。本地HMI和Web HMI的结构框图如下所示：
MEasy HMI使⽤D-Bus作为应用程序和底层硬件的访问接口。RS232、RS485、CAN、LED这些硬件使用完美体育·（中国）手机网页版电子提供的一套完整的控制和通信接口，对外提供基于D-BUS的Method和Signal，用户可以根据需要对我们提供的接口进行扩展以实现更强大的功能，MEasy HMI中的网络管理应用则使用开源的Connman作为中间层来实现对网络设备的控制, Connman也是一个基于D-Bus的完全模块化的系统，可以通过插件化进行扩展，以支持EtherNet、WIFI、3G/4G、Bluetooth等网络设备的管理。

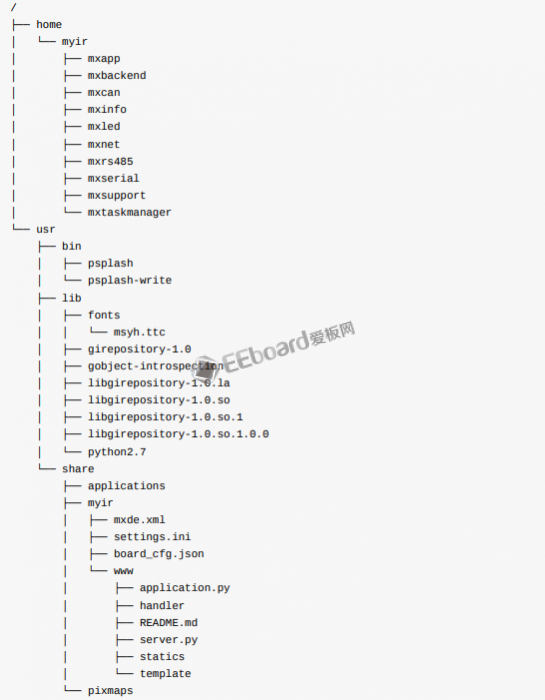

MEasy HMI在目标板上目录结构如下
上电演示
下面通过一个演示视频来了解完美体育·（中国）手机网页版电子人机交互解决方案的基本功能。
看完这个视频，相信大多数人对完美体育·（中国）手机网页版电子的这套解决方案有个大概的了解，当然，除了这些看得见可以演示的功能演示外，完美体育·（中国）手机网页版电子还提供了基于此开发板的整套人机交互解决方案的详细教程和源码，用户可以根据教程的指导一步步熟悉开发，非常人性化。有需要的可以去MYD-Y6ULX-HMI的资源页面下载（http://down.myir-tech.com/MYD-Y6ULX-HMI/），可以说完美体育·（中国）手机网页版电子提供的这套人机解决方案为用户轻易的跨过了软硬件资源整合的门槛，工程师只需专注应用开发即可，对于企业来说，大大节省了人力成本和时间成本，有兴趣的可以多关注下，爱板网也将上线此套开发板的免费申请活动，并邀完美体育·（中国）手机网页版电子的专家提供全方位的技术支持，想提升，想探讨的用户千万别错过了。
MYD-Y6ULX-HMI产品详情：/product/MYD-Y6ULX-HMI.htm
文章来源：爱板网
重点产品

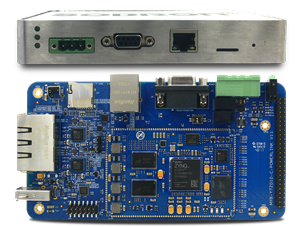

| Z-turn Board | Powerlink协议控制器 |
MYC-CZUX系列核心板以及开发板 |
|
|
|
|
|
|
MYD-Y6ULX-HMI人机交互参考平台是以HMI应用为导向，提供有效完整的硬件参考；提供完善软件框架（人机交互界面和后台网页配置）；整合QT、SQLite、Web、Javascript、libmodbus、Python等技术，无须再移植；提供丰富外设：双网口，4G,WIFI，音频等功能，底板可完全参考。因此，MYD-Y6ULX-HMI人机交互参考平台能够帮助开发者提高开发效率，大大减少HMI开发工作量，缩短开发时间，加速产品上市。
底板面向HMI、POS、智能门禁等应用。集成了LCD屏背光+驱动电路，无须LCD转接板，直接驱动板卡；配置了12V直流电压输入，外部RTC芯片；并提供了人机接口（LCD：支持电容/电阻屏）、摄像头接口（蜂鸣器）、通信接口包含串口、RS485、网口、USB、SD卡等。
扩展板与底板通过排针排母连接器连接，向多功能外设提供参考设计。可扩展4G+GPS（4G模块集成），可扩展WIFI（只能适用于NAND FLASH核心板），还有音频输入输出、外加1路网口、多路RS232,RS485接口等。

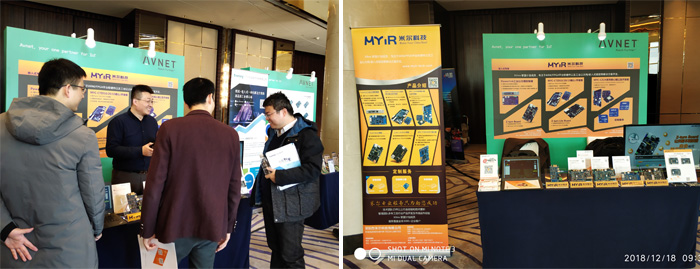

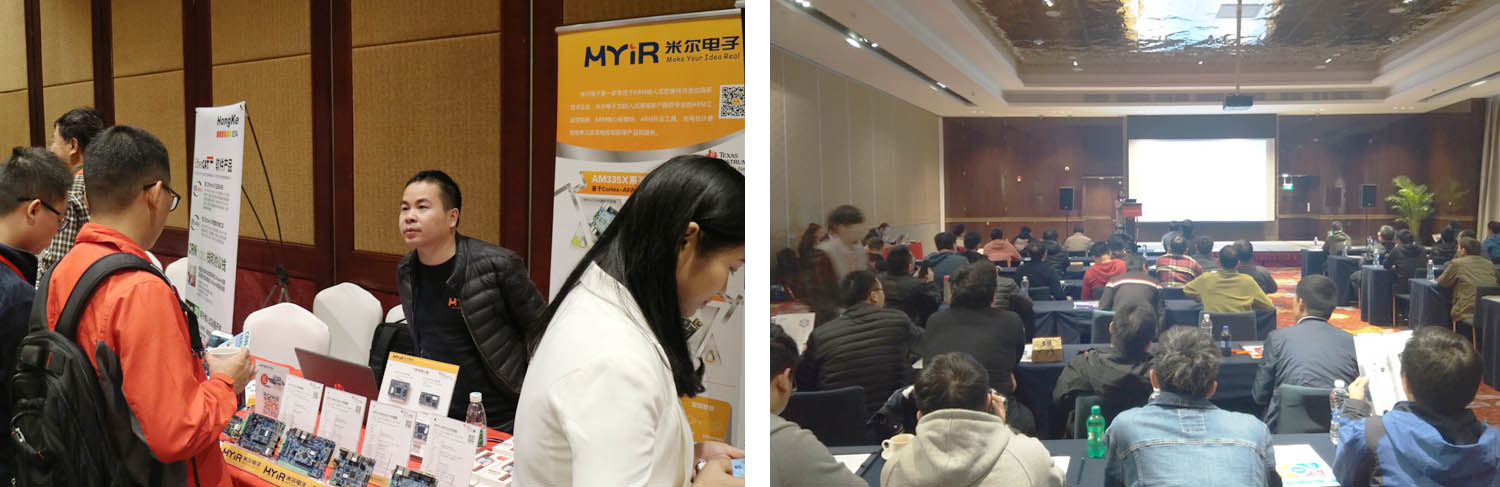

11月8日—29日，完美体育·（中国）手机网页版作为TI官方合作伙应邀参与了先后在北京、上海、杭州、武汉、广州、深圳举办的2018 TI 嵌入式产品研讨会。研讨会上，TI 带来新鲜出炉的 SimpleLink™ MCU 平台以及适用于汽车与工业雷达的毫米波传感器等热门课程。更有最全面的 TI 嵌入式处理器产品组合、最热门的无线连接、微控制器和处理器技术、最前沿的系统解决方案、最新的产品介绍以及方便易用的平台及工具。
完美体育·（中国）手机网页版为广大嵌入式企业提供基于TI系列芯片的全方位解决方案，在研讨会上展示了TI AM335X芯片系列、TI AM437X芯片系列产品。
TI AM335X芯片系列
MYC-AM335X核心板、MYD-AM335X开发板
MYC-AM335X-Y核心板、MYD-AM335X-Y开发板
MYC-AM335X-J核心板、MYD-AM335X-J开发板
TI AM437X芯片系列
Rico Board
MYC-C437X核心板、MYD-C437X开发板
MYD-C437X-PRU开发板
音视频暴增对大数据处理性能的要求
人工智能对超高算力的需求
后摩尔定律时代算力的局限
异构计算因上述行业趋势， 在几乎所有热门应用中成为大势所趋！而高性能、低功耗且天生具有 CPU 、GPU 所无法企及的高度灵活可扩展特性的 FPGA 异构计算，也因而进入了主流处理器的行列。成为众多创新创业开发者将创意变成现实的最佳选择。
10月1日，2018 XDF将从美国硅谷拉开序幕，覆盖硅谷， 北京和法兰克福三大城市。大家瞩目已久的北京站将于 2018年10月16日举行。
完美体育·（中国）手机网页版科技作为Xilinx 联盟计划成员,专注于ARM/FPGA平台软硬件以及工业以太网/嵌入式视觉等解决方案开发。本次大会，我们将携Xilinx多款热门产品参展，欢迎您莅临完美体育·（中国）手机网页版展位，参观指导及交流。
今年的 XDF 相比去年规模更大，内容更丰富，专家更多。在鸟瞰紫禁城的中国国际饭店会议中心，各种热门的应用，创新的创意，设计案例和技巧的分享，手把手的开发人员动手实验室和教程，数十家国内外参展商和赛灵思自己的现场演示，将让您眼花缭乱，不虚此行。
不可错过的展会看点

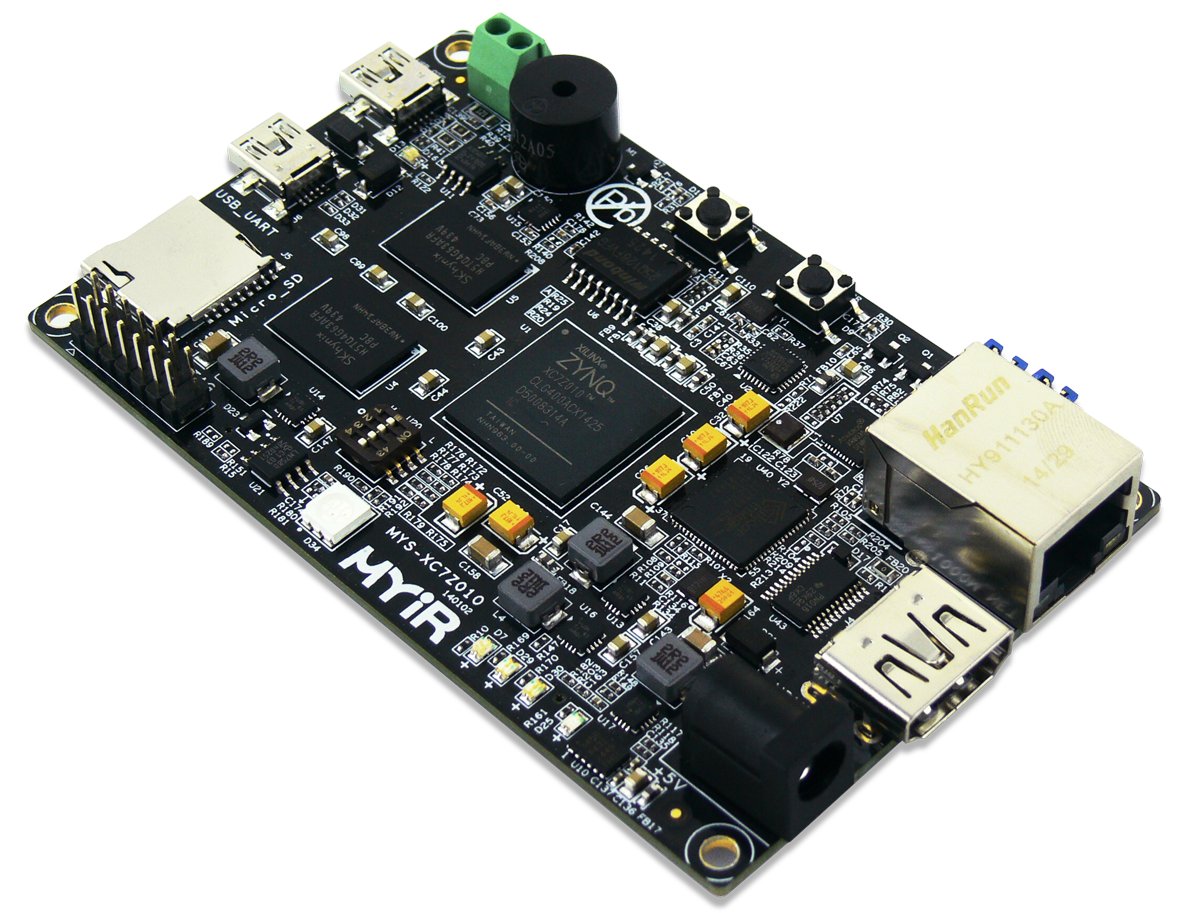

| Z-turn Board | Powerlink协议控制器 |
Zynq UltraScale MPSOC系列CPU Moudle |
|
|
|
|
|
|
|
2018 赛灵思开发者大会
时间：2018年10月16日 8:00-18:00
地址：北京市东城区建国门内大街9号（北京国际饭店）
2019年9月17日，STM32全国研讨会北京、杭州站成功举办。STM32全国研讨会已成为工程师洞悉嵌入式领域最新产品和人工智能物联网技术趋势的盛会。2019 STM32全国研讨会将以“STM32释放您的创造力”为主题，重点呈现：
1. STM32高性能产品延展至Cortex-A内核产品
2. STM32蓝牙无线产品量产发布
3. STM32高性能模拟产品及入门型产品
4. STM32生态系统新成员（Cube.AI、TouchGFX…）

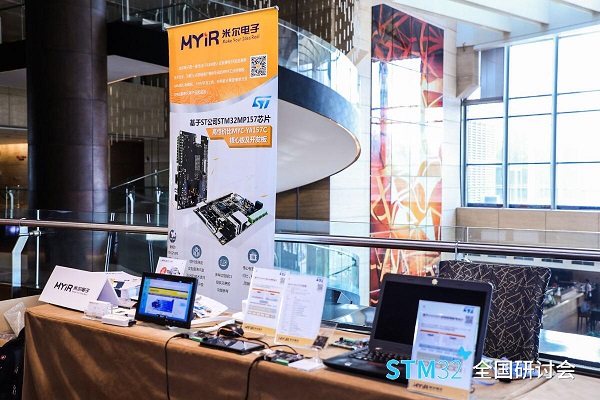

研讨会现场精彩图片分享：
作为ST官方合作伙伴之一，完美体育·（中国）手机网页版电子MYIR基于STM32MP157处理器推出了开发套件MYD-YA157C，套件由核心板MYC-YA157C和底板MYB-YA157C组成，核心板与底板采用邮票孔焊接方式。本文主要介绍底板。MYB-YA157C底板提供了丰富的外设接口，能最大程度利STM32MP157AAC处理器的资源并为工程师的硬件开发提供可靠的参考电路，以大大简化产品硬件的开发难度并缩短开发时间。
MYB-YA157C开发板接口图
MYB-YA157C标识图
MYD-YA157C开发板框架图
MYB-YA157C外设接口资源说明：
| 功能 | 位号 | 说明 |
| 核心板接口 | U1 | 邮票孔焊接 |
| 电源输入 | J1 | 12V直流电源输入，2.1 DC接头 |
| J2 | TypeC USB 5V 输入 | |
| USB Host | J4 | USB Host |
| Ethernet | J3 | 10/100/1000Mbps以太网接口 |
| TypeC USB | J5 | TypeC DRP,USB2.0 High Speed。下载系统镜像或者存储 |
| RS232 | J12 | 1路RS232,支持电源信号隔离 |
| RS485 | J12 | 1路RS485,支持电源信号隔离 |
| CAN | J12 | 1路CAN,支持电源信号隔离 |
| Buttons | S1 | 休眠唤醒按键 |
| S2 | 用户按键 | |
| S3 | 复位按键 | |
| LED | D28 | ST-link 下载指示灯，运行指示灯 |
| D29 | ST-link 下载指示灯，用户指示灯 | |
| ipex天线座 | J6 | WIFI & BT 天线 |
| Expansion Header | J16 | 20pin 2.0MM间距排针公座，GPIO,UART,I2C,SPI,SAI,ADC,DAC |
| J17 | 20pin 2.0MM间距排针公座,GPIO,UART,I2C,SPI,SAI,ADC,DAC | |
| JTAG | J14 | 20pin 2.0MM间距排针公座 |
| HDMI | J10 | HDMI |
| LVDS | J11 | LVDS |
| Battery Connector | JP1 | 3V |
| Camera | J9 | 8bit CMOS Camera. |
| Micro SD card | J7 | 开发板背面。用于烧写、引导系统启动 |
| MIPI DSI | J8 | 开发板背面。支持分辨率1366x768 |
MYB-YA157C机械尺寸图：
MYD-YA157C产品详情：/product/myd-ya157c.htm
